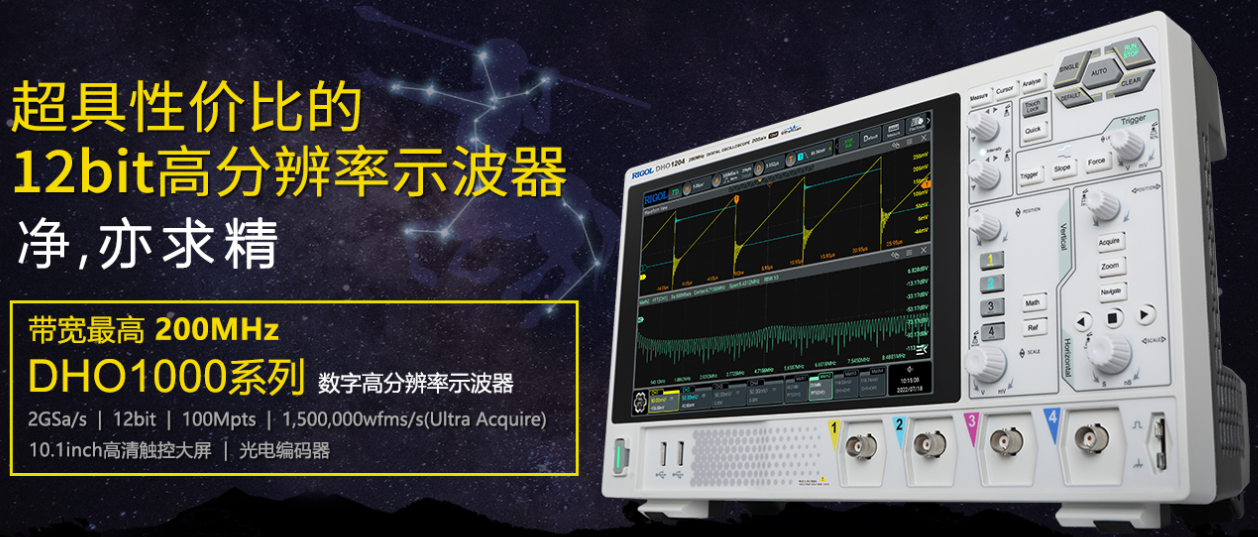

update新品 普源精电RIGOL DHO1000系列12-bit高性价比示波器
  • update新品 普源精电RIGOL DHO1000系列12-bit高性价比示波器
  • 型号:DHO1000
  • 品牌: 普源精电
服务热线:18191064665

DHO1000系列数字示波器是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的数字示波器。搭载RIGOL全新自研半人马座芯片组,实现了1,500,000次/秒波形捕获率(Ultra Acquire Mode)、100 Mpts存储深度、12 bit分辨率、优秀的本底噪声性能和垂直测量精度,能满足更高精度的测量需求,为用户带来超凡的测试测量体验。



产品特点
  • 搭载RIGOL全新自研半人马座芯片组

  • 超低本底噪声,信号更纯净,小信号无所遁形

  • 全系提供12 bit硬件高分辨率[1]

  • 可选70/100/200 MHz模拟带宽,2/4模拟通道,1个外触发通道

  • 最高2 GSa/s实时采样率

  • 最大100 Mpts存储深度(选配)

  • 500 μV/div~10 V/div垂直灵敏度范围

  • 提供凝时获取模式(Ultra Acquire Mode),最高1,500,000 wfms/s

  • 10.1英寸1280*800高清触控显示屏

  • 全新Flex knob,带来更人性化的交互体验

  • 全系标配光电编码器,有效提高产品使用寿命

  • 全系标配USB Device&Host,LAN,HDMI接口


技术参数

除标有“典型值”字样的参数以外,所有参数都有保证,并且示波器必须在规定的操作温度下连续运行30分钟以上。

DHO1000系列技术指标综述

DHO1000系列技术指标综述



型号

DHO1072

DHO1074

DHO1102

DHO1104DHO1202DHO1204

模拟带宽(-3 dB)

70 MHz70 MHz100 MHz100 MHz200 MHz200 MHz

输入通道数

2+EXT

4+EXT2+EXT4+EXT2+EXT4+EXT

上升时间

(10%-90%,典型值)

≤5 ns

≤5 ns≤3.5 ns≤3.5 ns≤1.75 ns≤1.75 ns

采样方式

实时采样

最大模拟通道采样率

两通道型号:2 GSa/s(单通道[1]),1 GSa/s(全通道[3]

四通道型号:2 GSa/s(单通道[1]),1 GSa/s(半通道[2]),500 MSa/s(全通道[3]

标配存储深度

两通道型号:50 Mpts(单通道[1]),25 Mpts(全通道[3]

四通道型号:50 Mpts(单通道[1]),25 Mpts(半通道[2]),12.5 Mpts(全通道[3]

选配存储深度

两通道型号:100 Mpts(单通道[1]),50 Mpts(全通道[3]

四通道型号:100 Mpts(单通道[1]),50 Mpts(半通道[2]),25 Mpts(全通道[3]

最高波形捕获率

50,000 wfms/s(向量模式,Vector Mode)

1,500,000 wfms/s(凝时获取模式,UltraAcquire Mode)

垂直分辨率

12 bit

硬件实时波形录制和回放

最高500,000帧

峰值检测

捕获最窄2 ns的毛刺

显示屏尺寸和类型

10.1英寸多点触摸电容屏

显示分辨率

1280×800

订货信息

订货信息

订货号

主机型号
70 MHz,2 GSa/s,50 Mpts,2通道示波器主机DHO1072
70 MHz,2 GSa/s,50 Mpts,4通道示波器主机DHO1074
100 MHz,2 GSa/s,50 Mpts,2通道示波器主机DHO1102
100 MHz,2 GSa/s,50 Mpts,4通道示波器主机DHO1104
200 MHz,2 GSa/s,50 Mpts,2通道示波器主机DHO1202
200 MHz,2 GSa/s,50 Mpts,4通道示波器主机DHO1204
标配附件
符合所在国标准的电源线— —
USB数据线— —
DHO1204/DHO1202分别标配4/2套无源高阻探头(350 MHz)PVP2350
DHO1104/DHO1074标配4套无源高阻探头(150 MHz)PVP3150
DHO1102/DHO1072标配2套无源高阻探头(150 MHz)PVP3150
带宽升级选件
70 MHz到100 MHz升级选件DHO1000-BWU7T10
70 MHz到200 MHz升级选件DHO1000-BWU7T20
100 MHz到200 MHz升级选件DHO1000-BWU10T20
存储深度升级选件
100 Mpts存储深度升级选件DHO1000-RLU-01

保修期

主机保修3年,不包括探头和附件。
