产品综述
SDS2000X Plus 系列混合信号数字示波器，带宽 500 MHz， 采样率 2 GSa/s，具备 4 个模拟通道和 16 个数字通道， 存储深度可达 200 Mpts/通道。
SDS2000X Plus 采用的SPO 技术，波形捕获率高达500000 帧/秒，具有 256级辉度等级及色温显示；
创新的数字触发系统，触发灵敏度高，触发抖动小；
支持丰富的智能触发、串行总线触发和解码；
支持历史（History） 模式、分段采集（Sequence）、模板测试、搜索、导航、波特图和电源分析等高级分析模式；
具备丰富的测量和数学运算功能；
10-bit 模式提供更高精度的数据采集与处理。
SDS2000X Plus 采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
10-bit模式，更好地还原波形细节
垂直分辨率用来描述数字示波器中ADC的位数，即位数越高，垂直分辨率越高，显示波形就越接近真实波形。

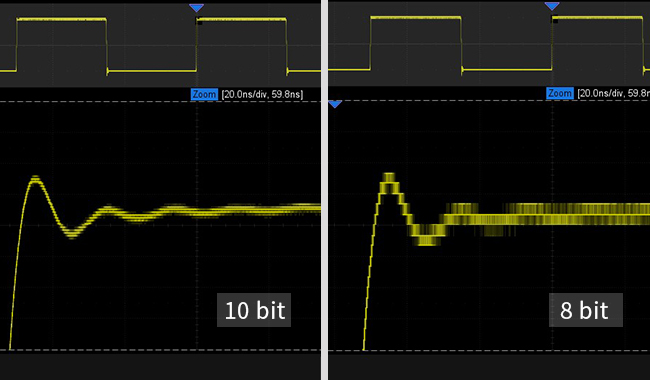

如图，分别是 8-bit 模式和 10-bit 模式下的波形图。
强大的电源测试功能

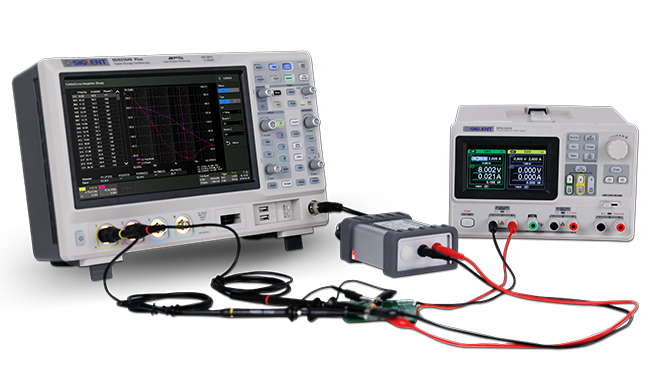

· 波特图（标配）：利用波特图测试系统的频率响应或环路稳定性，在一定领域取代昂贵的网络分析仪。可搭配内置波形发生器或外置SDG系列任意波形发生器；
· 电源分析（选配）：电源分析选件能帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量、谐波、浪涌电流、开关损耗、输出纹波、瞬变响应、电源抑制比、功率效率等。
| 带宽 | 70 MHz 、100 MHz 、200 MHz、350 MHz、500 MHz |
| 实时采样率 | 2 GSa/s |
| 通道数 | 2/4 + EXT |
| 存储深度 | 200 Mpts/CH |
| 波形捕获率 | 500,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit，可选10-bit模式 |
| 输入阻抗 | (1 MΩ±2%) || (17 pF±2 pF) 50 Ω: 50 Ω±1% |
| 时基范围 | 1.0 ns/div ~ 1000 s/div ROLL: ≥ 50 ms/div |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video） |
| 串行数据解码类型 | 标配：IIC, SPI, UART, CAN, LIN 选配：CAN FD, FlexRay, IIS, MIL-STD-1553B，SENT，Manchester |
| 16路数字通道（选配） | 500 MSa/s采样率, 50 Mpts/通道存储深度 |
| 数学运算 | 2路：2M点FFT、加、减、乘、除、积分、微分、平方根、平均、ERES和自定义表达式 |
| 自动测量 | 数十种自动测量功能，支持测量统计、Gating 测量、Math测量、History 测量、Ref 测量。支持对测量参数的直方图和趋势图统计 |
| 接口 | USB 2.0 Host x2，USB 2.0 Device，LAN，外触发输入，辅助输出（TRIG OUT，PASS/FAIL） |
| 屏幕 | 10.1 英寸电容式触摸显示屏，分辨率1024*600 |
| 输入电压 | 1 MΩ ≤ 400 Vpk(DC + AC), DC~10 kHz 50 Ω ≤ 5 Vrms, ±10 V Peak |
| 尺寸 | 宽×高×厚 = 352 mm×224 mm×111 mm |
| 重量 | 2通道净重3.3 kg, 毛重4.8 kg 4通道净重3.9 kg, 毛重5.4 kg |
