产品综述
SDS2000X-E 系列超级荧光示波器，采样率高达 2GSa/s， 拥有 100M、200MHz 和 350MHz 带宽机型，标配存储深度达 28Mpts，常用功能都采用人性化的一键式设计；
采用 SPO 技术，具有优异的信号保真度：
底噪低于业内同类产品，小量程只有 500μV /div；
创新的数字触发系统，触发灵敏度高，触发抖动小；
波形捕获率高达 400,000 帧 / 秒 (Sequence 模式 )，具有 256 级辉度等级及色温显示；
支持丰富的智能触发、串行总线触发和解码；
支持历史模式 （History）、顺序模式（Sequence）和增强分辨率模式（Eres）；
具备丰富的测量和数学运算功能；
1M 点 FFT 可以得到非常 细致的频率分辨率；
28M 全采样点的测量保证了测量精度和采样精度相同，毫无失真；
事件搜索和导航功能，快速定位到所定义的事件；
支持波特图功能；
支持 USB 任意波 形发生器模块（选件），单通道，25MHz；
支持 16 路数字 通道（选件）；
支持 USB WIFI 适配器接入无线局域网（选件）；
提供 Web 管理页面，无需安装驱动和客户端软件即可对仪器进行远程管理；是一款高性能经济型通用示波器。

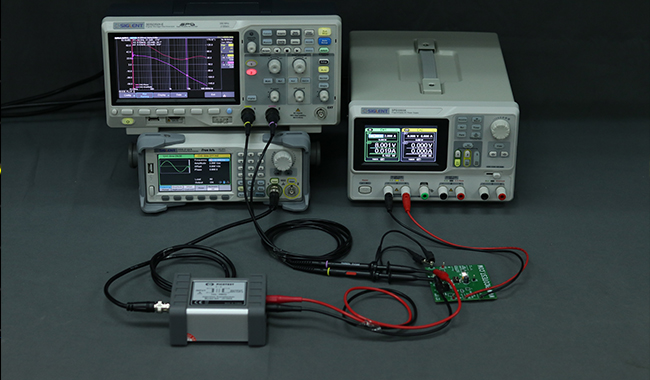

电源环路响应分析（波特图）
在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS2000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。
· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观
| 带宽 | 100 MHz 、200 MHz 、350 MHz |
| 实时采样率 | 2 GSa/s |
| 通道数 | 2 + EXT |
| 存储深度 | 通道交织模式 28 Mpts/CH，非交织模式 14 Mpts/CH |
| 波形捕获率 | 400,000 wfm/s（Sequence模式） |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN） |
| 解码类型 | IIC、SPI、UART、CAN、LIN |
| USB任意波形发生器（选件） | 单通道，输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts |
| 16通道逻辑分析仪（选件） | 采样率 1 GSa/s，存储深度 14 Mpts/CH |
| 波特图 | 起始频率 10 Hz，扫宽 500 Hz至120 MHz（且受限于当前机型带宽和信号源带宽），可以扫描多达 500 个频点 |
| USB WIFI适配器（选件） | 802.11b/g/n，WPA-PSK，只有 Siglent 提供的适配器，才能确保正常工作 |
| 接口 | USB Host、USB Device、Sbus（Siglent 逻辑分析仪接口）、LAN、Pass/Fail、Trigger Out |
| 标配探头 | 2 套无源探头 PB510 2 套无源探头 PP215 2 套无源探头 SP2035 |
| 屏幕 | 7 英寸 TFT-LCD 显示屏，分辨率 800*480 |
| 重量 | 净重 2.6 kg；毛重 3.8 kg |
