R&S®ZNH 是一款全双端口手持式矢量网络分析仪，可以提供单端口电缆和天线测量以及全双端口 S 参数测量。采用触摸屏的仪器界面操作简单，配置概况菜单便于更加有效地完成测量准备工作。R&S®ZNH 虽体积小巧但所有架构一应俱全，并具备高性能和所有重要功能。

主要特点

• 频率范围介于 30 kHz 至 4/8/18/26.5 GHz
• 基础仪器可执行单端口电缆和天线测量
• 基础仪器可执行 S 参数（S11、S12、S21、S22）测量
• 100 dB （典型值）动态范围，可用于滤波器及天线隔离测量
• 防反光显示屏，小巧外形，坚固外壳 (IP51)

罗德与施瓦茨新推出的R&S®ZNH手持式双端口矢量网络分析仪，频率范围可至26.5 GHz，简化了高达Ku频段的外场站点的维护任务。R&S ZNH可对电缆、天线等模块或系统进行完整的S参数测量，此外其内置的故障点检测（DTF），脉冲测量、功率计、波量和波量比测量等功能，以及无风扇的结构设计和电池供电等特点，非常适合工程师对雷达、通信系统进行快速维护和恢复等现场应用。

突出特点

◾ 四个接收机的硬件构架

◾ 出色的射频性能

◾ 单端口电缆和天线测量

◾ 双端口S参数测量

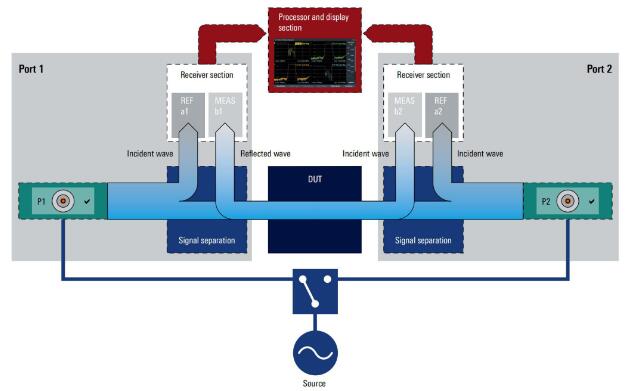

R＆S®ZNH 硬件构架

可选的测量模式

◾ 支持功率探头(R&S®ZNH-K9)

◾ 脉冲测量(R&S®ZNH-K29)

◾ 内置直流偏置器和可变电压源(R&S®ZNH-K10)

◾ 矢量电压表(R&S®ZNH-K45)

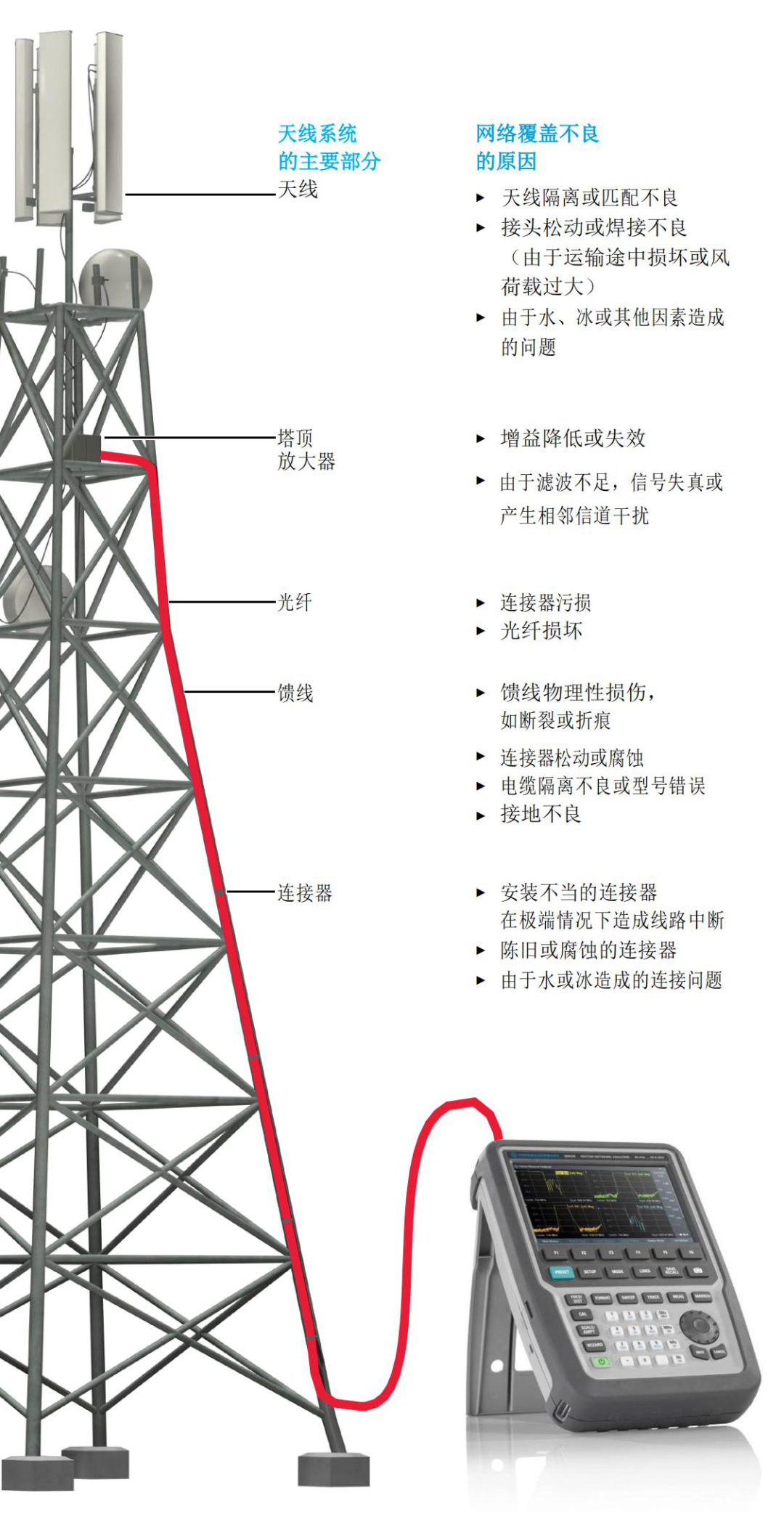

直流偏置可变电压源(R&S®ZNH-K10)可为塔顶放大器供电，并完成测试

操作简便

◾ 多点触摸屏幕

◾ 内置测量向导简化设置步骤

◾ 远程控制与Android和iOS应用程序

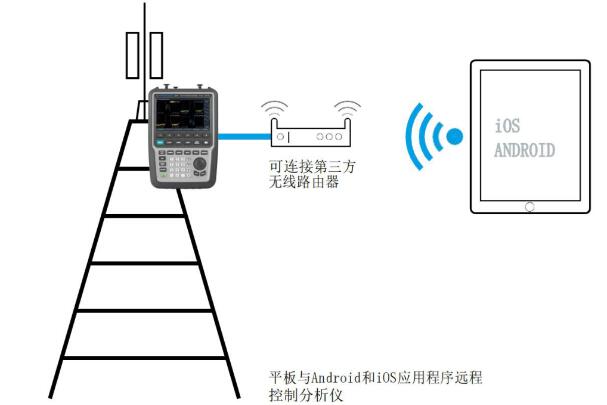

通过平板电脑进行无线远程操作的应用实例

配置简单

◾ 总览菜单利于简单和快速的设置

◾ 灵活的校准方法

总览菜单
