R&S®ZNLE 矢量网络分析仪契合“Measurements as easy as ABC”的标语：易于配置、校准、测量。闻名遐迩的优质设计、创新的用户界面以及紧凑尺寸使 R&S®ZNLE 非常适用于矢量网络分析仪基础应用。
R&S®ZNLE 是一种双端口矢量网络分析仪，可用于无源器件 S 参数 S11、S21、S12 和 S22 的双向测量。
在配置 R&S®ZNLE 时，只需要考虑三个因素：
- ※ 选择频率范围
- ※ 确定是否需要 GPIB 接口
- ※ 确定是否需要执行时域分析或故障点距离测量
此分析仪的频率范围介于 100 kHz 至 3 GHz（R&S®ZNLE3，带 R&S®ZNLE-B100 选件）、100 kHz 至 4.5 GHz（R&S®ZNLE4，带 R&S®ZNLE-B100 选件），或 100 kHz 至 6 GHz（R&S®ZNLE6，带 R&S®ZNLE-B100 选件）。
使用可选 GPIB 接口，您可以连接控制器以远程控制 R&S®ZNLE。作为单机式仪器，R&S®ZNLE 无需使用外部电脑配置设置。启动仪器后即可开始测量。
启动仪器后即可开始测量。时域分析选件 (R&S®ZNL-K2) 和故障点距离测量选件 (R&S®ZNL-K3) 提供重要的通用测试功能，完善了 R&S®ZNLE。
主要特点
- 频率范围介于 100 kHz 至 3 GHz、4.5 GHz 或 6 GHz
- 具有完整 S 参数测试集的双端口矢量网络分析仪，可用于无源器件的双向测量
- 最高 120 dB（典型值）的宽动态范围
- 1 Hz 至 500 kHz 的测量带宽
- 可快速测量，401 个测量点只需 8.7 ms（100 kHz 中频带宽，200 MHz 频跨，关闭校正）

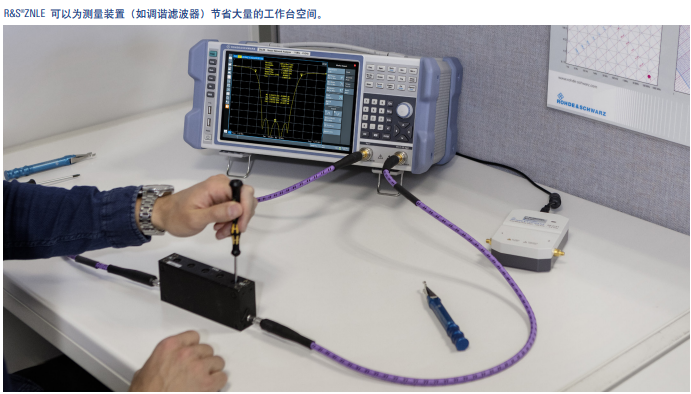

- 紧凑尺寸（深 24 cm）且重量轻 (6 kg)
- 具有 10.1" WXGA 触摸屏的单机式仪器
Windows 10 操作系统
特点和优势
具有可靠性能的经济型仪器
- 紧凑型矢量网络分析仪
- 具有低迹线噪声，可确保高精度
- 测量速度快
使用多点触摸屏的用户界面
- 10.1" WXGA 宽触摸屏
- 结构清晰的用户界面
- 具有撤销/重做软键，方便用户操作
- 全集成式上下文关联的帮助菜单
适合实验室应用的标准仪器
- 方便快速校准的校准单元
- 去嵌/嵌入功能及夹具补偿
- 时域分析和故障点距离测量
- 可通过 LAN 和 GPIB 选件实现远程控制
规格
| ZNLE | ||
| 频率范围 | R&S®ZNLE3（带 R&S®ZNLE-B100 选件） | 100 kHz 至 3 GHz |
| R&S®ZNLE4（带 R&S®ZNLE-B100 选件） | 100 kHz 至 4.5 GHz | |
| R&S®ZNLE6（带 R&S®ZNLE-B100 选件） | 100 kHz 至 6 GHz | |
| 测量时间 | 201 个测量点，100 kHz 中频带宽，200 MHz 频跨，全双端口校准 | 9.6 ms |
| 数据传输时间 | IEC/IEEE（201 个测量点） | 3.0 ms（典型值） |
| HiSLIP（具有 1 Gbit/s LAN） | 2.5 ms（典型值） | |
| 动态范围 | 10 Hz 测量带宽 | 最高 > 120 dB（典型值） |
| 输出功率 | 最高 +2 dBm（典型值） | |
| 测量带宽 | 1 Hz 至 500 kHz（按 1/1.5/2/3/5/7 步进） | |
| 频率分辨率 | 1 Hz | |
| 每个迹线的测量点 | 1 至 5001 | |
| 操作系统 | Windows 10 | |
