环动联科全新发布:IT2700多通道源载模组系统,1U内多达8通道,功率2000W
  • 环动联科全新发布:IT2700多通道源载模组系统,1U内多达8通道,功率2000W
  • 型号:IT2700
  • 品牌: 艾德克斯
服务热线:18191064665



IT2700系列多通道源载模组系统提供了超高功率密度,1U主机框可容纳多达8个200W模组或4个500W模组,模组可以是双向直流电源、单向直流电源或回馈直流电子负载,模组之间支持混搭,同步,相同模组可串并联,标配LAN、USB、CAN通讯接口、数字I/O接口和免费上位机软件,适合DC-DC模块、功率器件、通信电源模块、3C产品,如手机、PCBA、电池模拟与测试、光电芯片和电源管理芯片等研发、设计验证、制造环节中的ATE系统集成。

IT2700系列多通道源载模组系统提供了超高功率密度,1U主机框可容纳多达8个200W模组4个500W模组,模组可以双向直流电源单向直流电源回馈式直流电子负载,模组之间支持混搭,同步,相同模组可串并联,标配LAN、USB、CAN通讯接口、 数字I/O接口和免费上位机软件,适合DC-DC模块、功率器件、通信电源模块、3C产品,如手机、PCBA、电池模拟与测试、光电芯 片和电源管理芯片等研发、设计验证、制造环节中的ATE系统集成。image.png

特性

 体积小巧:1U 机架空间,可提供多达 8 路输出

 灵活的模块化系统:可混合搭配功率、电平和性能不同的模块

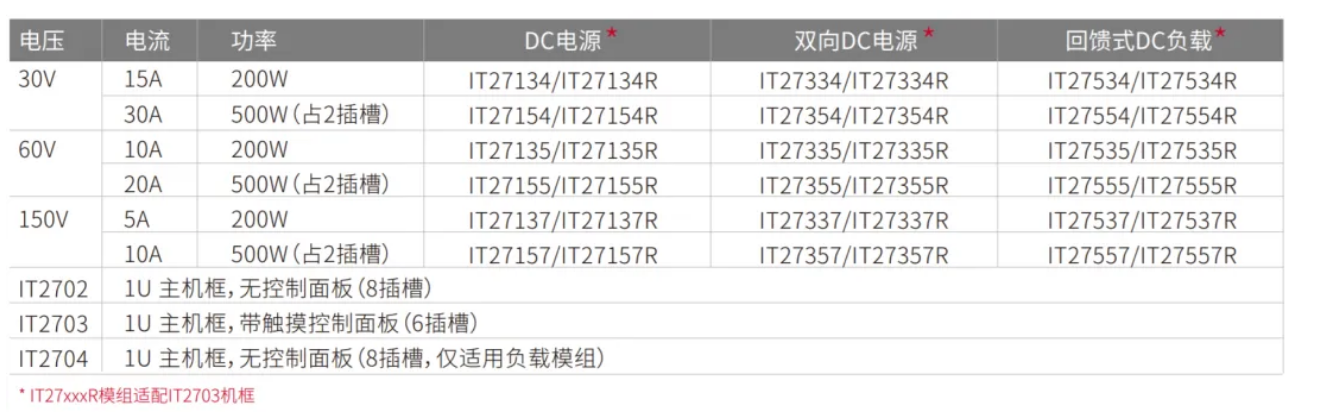

 两种1U机框,三种模块(单向源双向源回馈载)

 免费上位机多通道软件支持8输出仪表显示

 支持Web控制功能,使用通用的浏览器实现所有功能应用

 电隔离源载模组支持8个模组主从并联可达2kW

负载功能:支持CC, CV, CP, CR, CC+CV, CR+CV, CP+CV, CC+CR, AUTO, BSIM(电池模拟)十种工作模式

 电源功能:具有CV、CC、CP环路,支持内阻的设定

 双向源模组支持负载模式下的电阻设定

 源载模组均为宽量程功率模组

 单模组电压高达150V,电流高达30A,功率高达500W

 支持跨机框成组同步控制,通道数无上限

 丰富的触发输出和输入,支持步触发输出,可触发其他模块(采集,示波,数据记录等)

 高达50kHz外部数据记录功能,提高测试效率

 测量功能:多输出/单输出仪表显示、示波器显示、数据记录显示、支持V/I/P的平均值,最小值和最大值,并计算所有输出的P,Ah和Wh值

 输出功能:list功能、任意波形扫描正弦波、任意波序列、恒定驻留任意波、负载瞬态、电池模拟*1、电池测试、OCP和OPP测试*2、输出开启/关闭序列化看门狗功能、支持输出耦合

 全面保护:OVP, UVP, OCP, OPP, OTP, UCP, Foldback功能,支持保护耦合

♦ 模块标配防反接功能,自带功率继电器,支持防泄放和防浪涌功能

 自适应 100-380 Vac 单相交流输入,适应全球电压

 标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口,支持U盘导入和导出数据,支持SCPI协议

*1仅双向源 *2仅负载模组

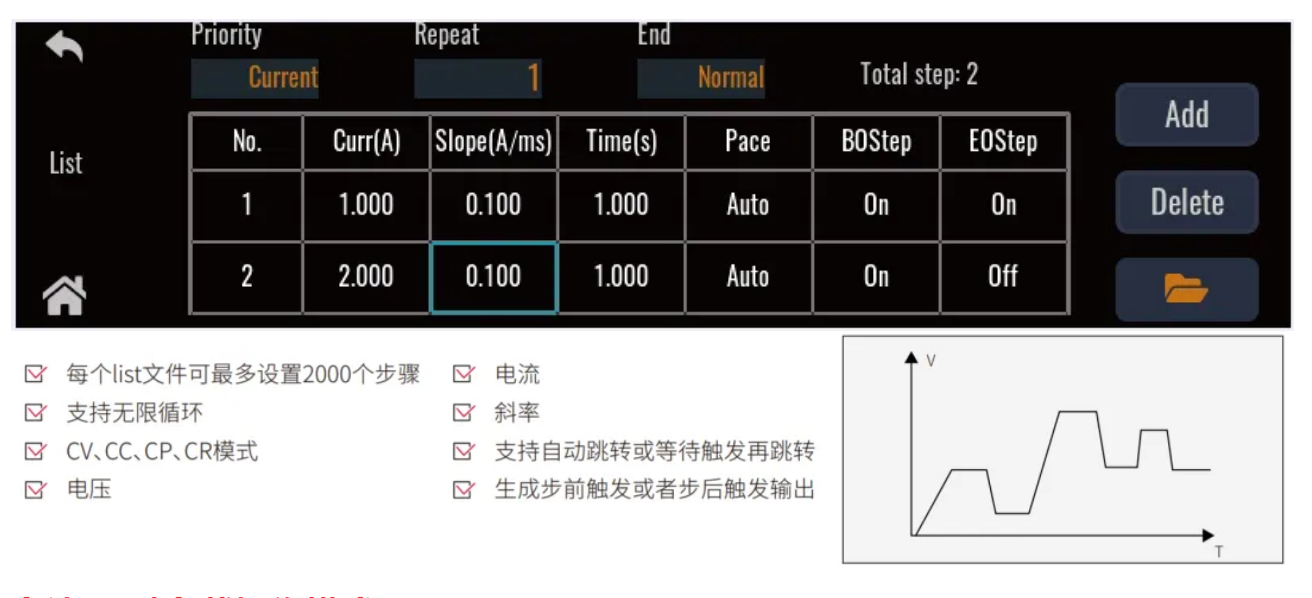

List序列

通过编辑每一步的电压、电流、脉宽和斜率,可以生成多种复杂序列,让用户完成各种带载波形的测试,导入或导出编辑好的文件。

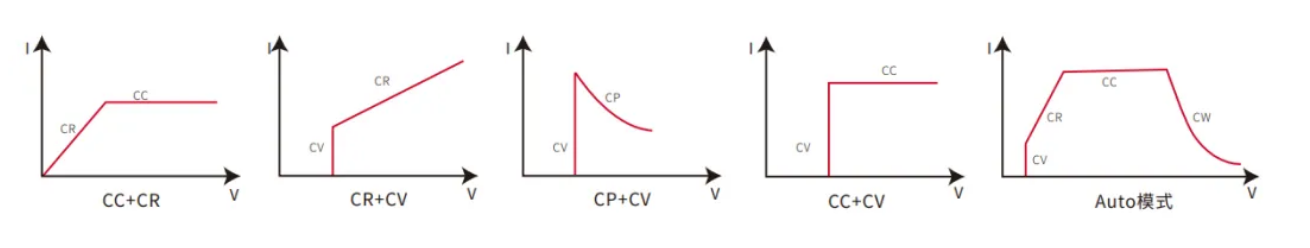

多达10 种负载操作模式

IT2700负载具备10种工作模式,除了基础模式CC、CV、CR、CP,还具备5种复合工作模式:

CC+CR模式常用于车载充电机限压、限流特性测试、恒压精度、恒流精度的测试中,防止车载充电机的过流保护。

CR+CV模式应用于模拟LED灯,测试LED源的场合,并测得LED电流纹波参数。

CP+CV模式可取代VON点的设定应用或用于电池的放电测试,电压设置点可作为截止电压。

CC+CV功能可用于负载模拟电池,测试充电桩或车载充电器的场合,CV工作的同时,限制拉载最大电流。

AUTO模式可在定电压,定电阻,定电流模式与定功率模式的限制下进行自动切换。当待测物保护线路损坏时,可通过自动切换机制来避免待测物损坏。

独有的BSIM(电池仿真)模式可输出一个电压,模拟一个电池来测试充电器等设备。

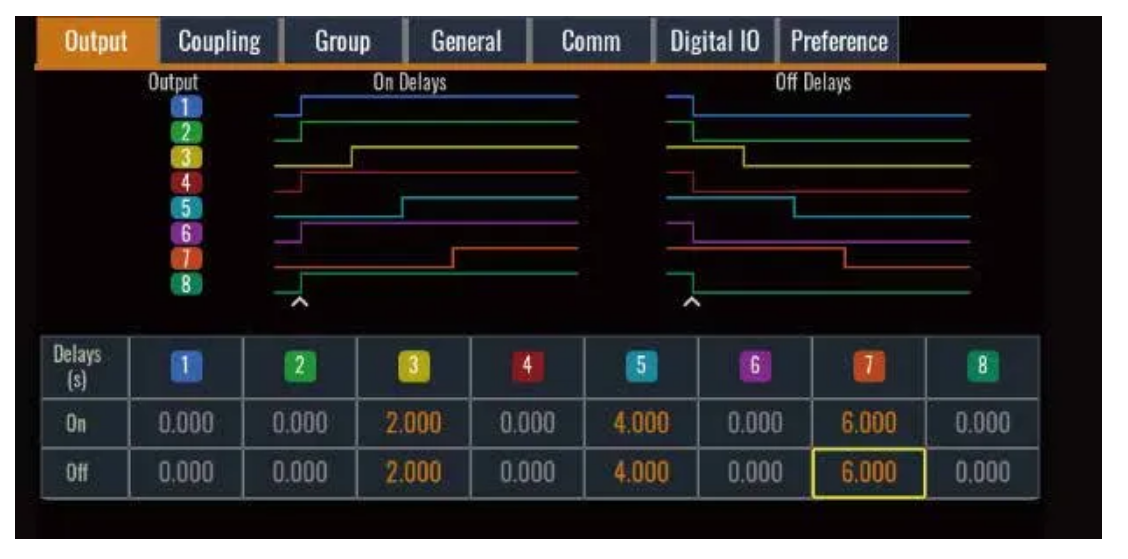

输出开启/关闭序列化

每个输出的开启/关闭延迟功能使您可以对输出的开启/关闭进行序列化设置。

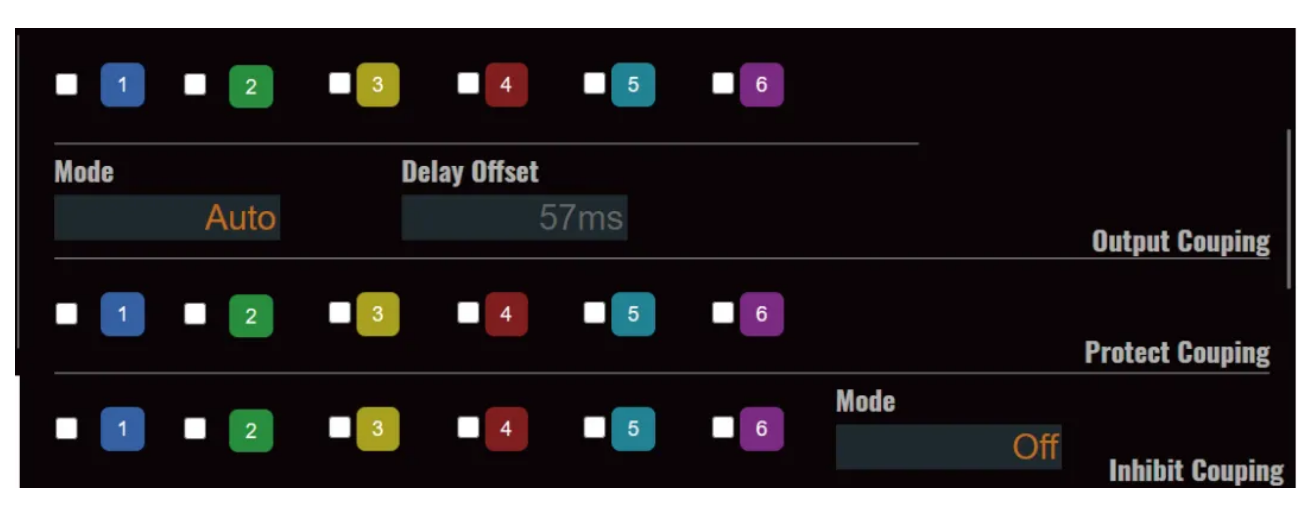

Coupling通道成组功能

• 可以跨机框成组

• 通过LAN控制,通道数无上限

• 控制包括设置电压电流|按组ON|开始某个功能|触发

• 成组功能可分别设置输出成组、保护成组及禁止输出成组(急停成组)
