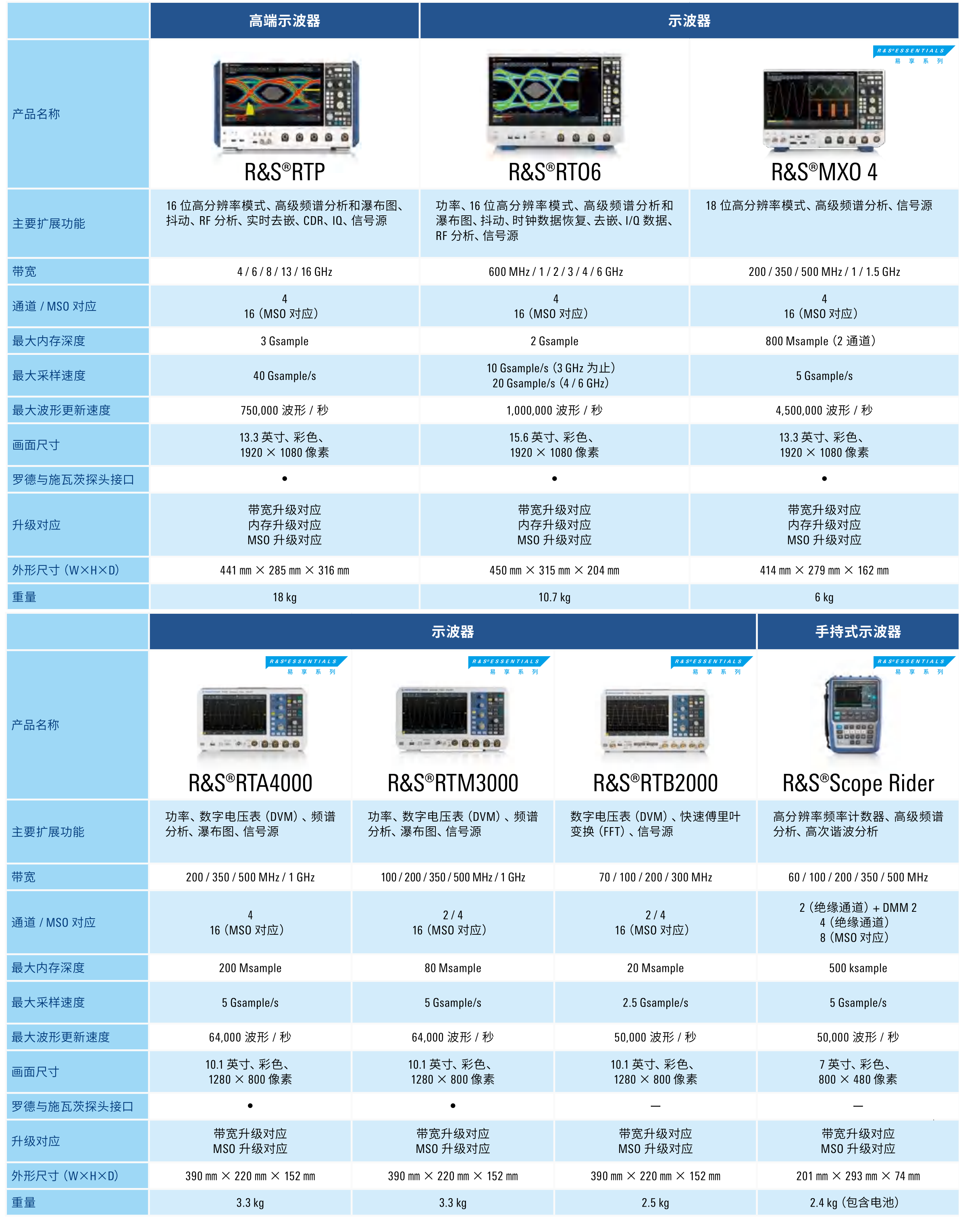

罗德与施瓦茨示波器产品一览
  • 罗德与施瓦茨示波器产品一览
  • 型号:
  • 品牌: 罗德与施瓦茨
服务热线:18191064665

罗德与施瓦茨示波器

示波器符合您的需求及预算,帮助实现高价值及优异性能

创新示波器赢得测量信赖。罗德与施瓦茨是先进的示波器制造商,示波器产品具有良好的信号保真度、快速的波形捕获率、创新的触发系统以及智能化的用户界面。

选择合适的示波器、探头解决方案以及软件应用,满足各种需求。罗德与施瓦茨示波器具有出色性能,例如数字触发、深存储、频率响应分析(波特图)、实时去嵌、快速波形捕获率和独特的低噪声。

我们提供通用测试产品以及符合特定行业标准的测试解决方案,满足您的所需。

RS scope.png


示波器测量电信号的电压电平随时间发生的变化。示波器屏幕可用作图形显示,纵轴 (Y) 显示电压电平,横轴 (X) 显示时间。屏幕上的曲线表示信号波形,显示电压电平随时间发生的变化。现代数字示波器通过数字化处理将信号电压转换成一系列数值(采样点),以便提供数字信号处理的优势。数字示波器上显示的此类数字化波形可分析幅度、频率、上升时间、时间间隔、失真和其他多种特性。

大部分示波器具有多个通道,每个通道可以并行处理单独信号。示波器还能够测量任何可以转换成电信号(表示当前信号强度)的信号,例如声音或其他振动信号。


现代数字示波器支持多种特定测量和应用,以排查电路故障或查看所捕获信号的质量。例如,示波器支持串行总线触发和解码以进行调试和一致性测试(如 USB 或以太网一致性测试)、抖动测量、使用波特图功能的频率响应分析、 功率电子测量、混合信号设计的数字信号分析、EMI 分析和 汽车电子雷达调试。


1. 对于矩形时钟信号等非正弦波形,示波器带宽应至少为时钟信号基频的 3 倍以支持解码或调试,或至少为时钟信号的 5 倍以支持一致性测试。

2. 对于非周期信号,必须考虑上升时间 (t_r),即信号的最快/最陡边沿。在这种情况下,所需的最小示波器带宽 f_BW 可以根据 f_BW = 0.5/f_r 进行估计。


关键因素在于待测信号的频率。示波器带宽决定可测量的最大频率。经验法则表明,示波器带宽应为待测频率的三到五倍。另外,选择合适的示波器时,测量应用场景也非常重要。罗德与施瓦茨的示波器产品组合包括通用测量解决方案以及符合特定行业标准的解决方案。这包括:

  • 入门级示波器,带宽介于 50 MHz 至 1 GHz,满足入门教学和专业应用的预算需求,并提供全面的更新功能;此类示波器包括 R&S®RTC1000 即可提交申请。
  • 通用台式示波器,具备深存储和智能分析选件,例如使用波特图的频率响应分析选件;此类示波器包括 R&S®RTB2000 即可提交申请。
  • 高性能示波器,带宽高达 16 GHz,具备实时去嵌、快速波形捕获率、低噪声和特别的高性能数字触发功能;此类示波器包括 R&S®RTP 即可提交申请。


陕西环动联科www.sxhdlk.com 18191064665作为专业的电测仪器供应商,为您提供良好产品及技术支持的同时,更加关注您的设备是否正确使用和保养。因为正确的使用方法可以让您每一次测试都能得到更加精准的测试结果,正确的保养可以让您的工作伙伴为您服务更长,做出更多贡献。
