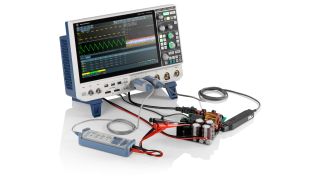

R&S®MXO 4系列新一代示波器性能出色，性价比高。仪器实现跨代工程技术突破，可以提供快速的洞察与分析。

   它们的实时更新速度达到450万波形/秒，这意味着工程师可以看到比任何其他仪器更罕见的事件。R&S®MXO 4系列具有12位ADC，在所有采样率下，其分辨率是传统8位示波器的16倍，且不影响更精确的测量。由于所有四个通道上的标准采集内存为400 Mpts，并且可选的800 Mpts交错，该仪器的标准内存是同类仪器的100倍。

R&S®MXO  4系列示波器优于其他同 类示波器，具备出色的13.3"全高清 电容式触摸屏和直观的用户界面， 可让用户在15分钟内即可掌握操作 方法。

为什么工程师选择罗德与施瓦茨示波器？

► 全球值得信赖的公司，长期致力于践行客户承诺、推动技术创新

► 示波器涵盖60MHz-16GHz带宽范围

► ASIC 确保示波器快速响应

► 前端技术开发实现优异的信号完整性

► 高分辨率模式提供16位和18位分辨率

► 数字触发能够灵敏地隔离事件

► 出色的用户界面和前面板使用体验

为什么使用R&S®MXO 4？

► 示波器的波形捕获率超过450万波形/秒

► 配备先进的12位ADC，支持所有采样率

► 采用业内出众的18位架构

► 提供快速准确的频谱分析功能

► 每路通道的标配存储深度高达400 Mpoints

► 触发重置时间仅为21 ns

► 同级别产品中率先集成新颖的数字触发技术

► 业内优势的1/10 000 div触发灵敏度

► 触发抖动小于1 ps

► 率先提供双路径协议分析功能

► 配备优越的R&S®SmartGrid用户界面

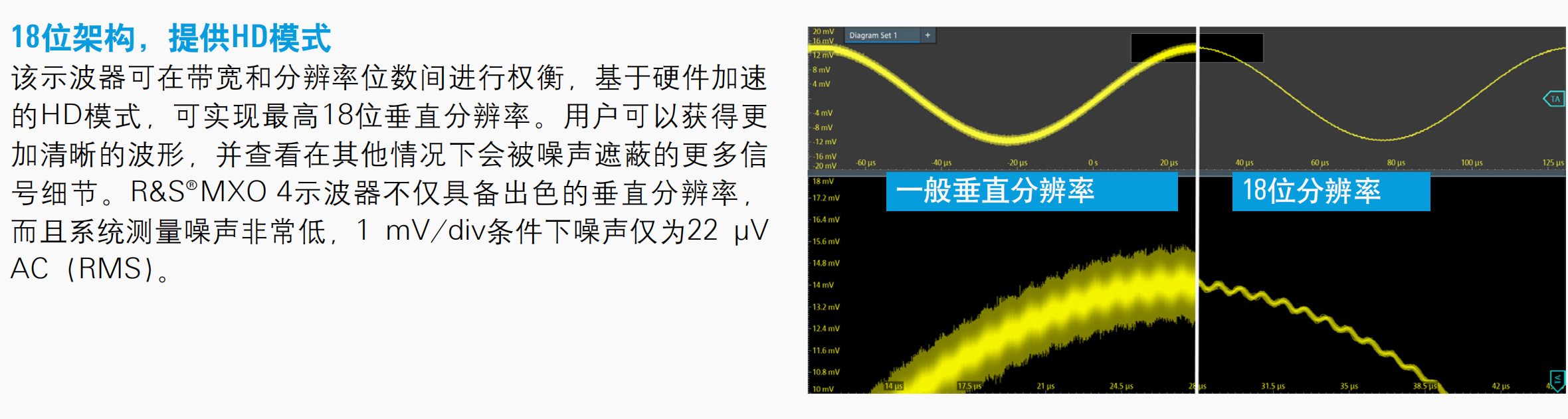

低测量噪声结合高垂直分辨率 18位架构，提供HD模式

该示波器可在带宽和分辨率位数间进行权衡，基于硬件加速的HD模式，可实现最高18位垂直分辨率。用户可以获得更加清晰的波形，并查看在其他情况下会被噪声遮蔽的更多信号细节。R&S®MXO 4示波器不仅具备出色的垂直分辨率， 而且系统测量噪声非常低，1  mV/div条件下噪声仅为22  µVAC (RMS)。

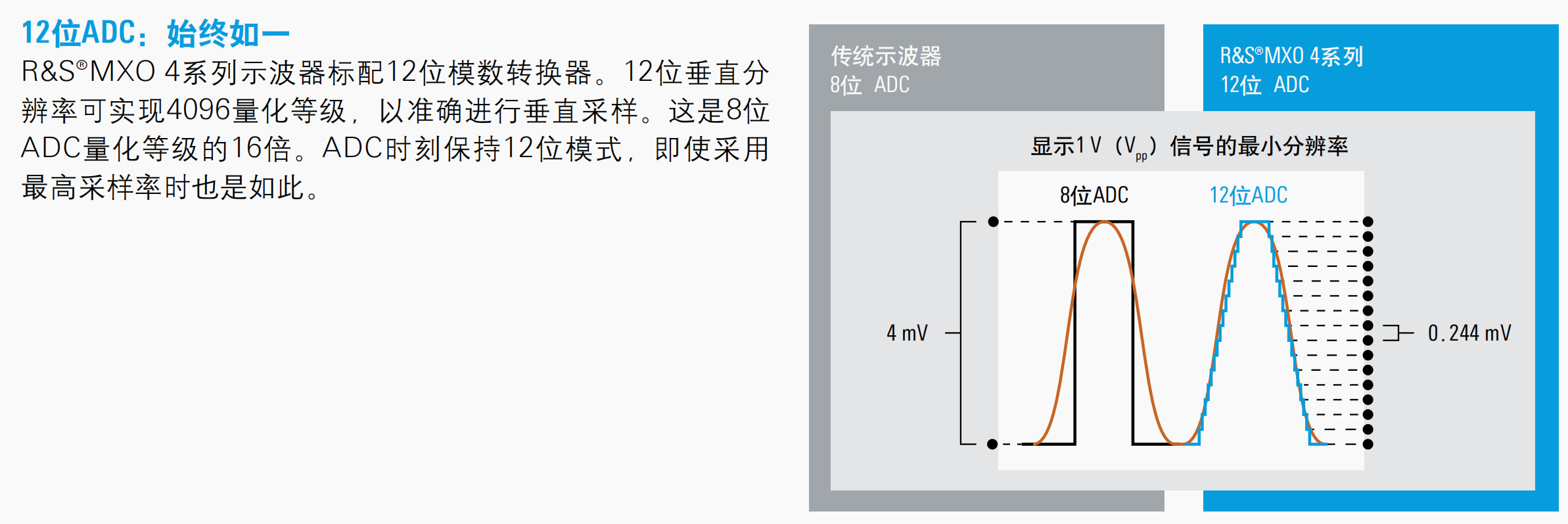

► 12位ADC垂直分辨率，支持所有采样率，不会降低性能

► 18位架构，提供HD模式

► 50 Ω时的低噪声（1 mV/div设置） — 104 mV（1 GHz正常模式） — 56 µV（500 MHz HD模式，14位）

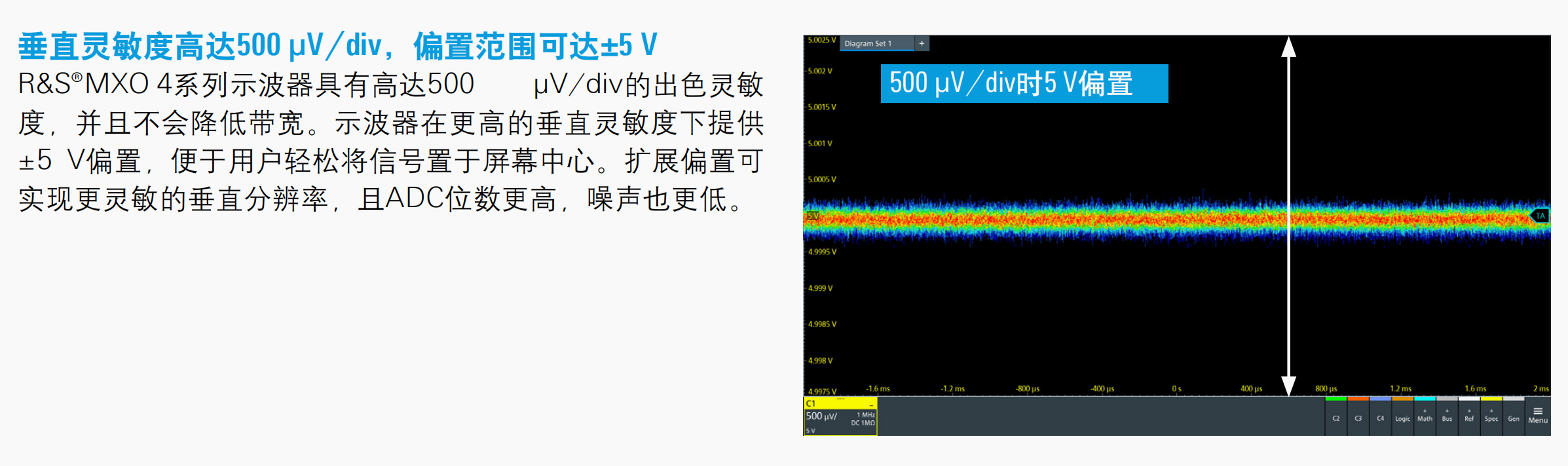

► 全带宽下垂直刻度低至500 µV/div

► 500 µV/div时偏置范围可达±5 V，在业内首屈一指

采集时间更长

出色的标配存储深度

标配历史功能

用户可以停止采集，然后使用历史模式查看之前的采集记录。历史模式始终处于开启状态。所有测量和分析工具均可在历史模式下使用，包括串行总线解码、模板测试和自动测 。

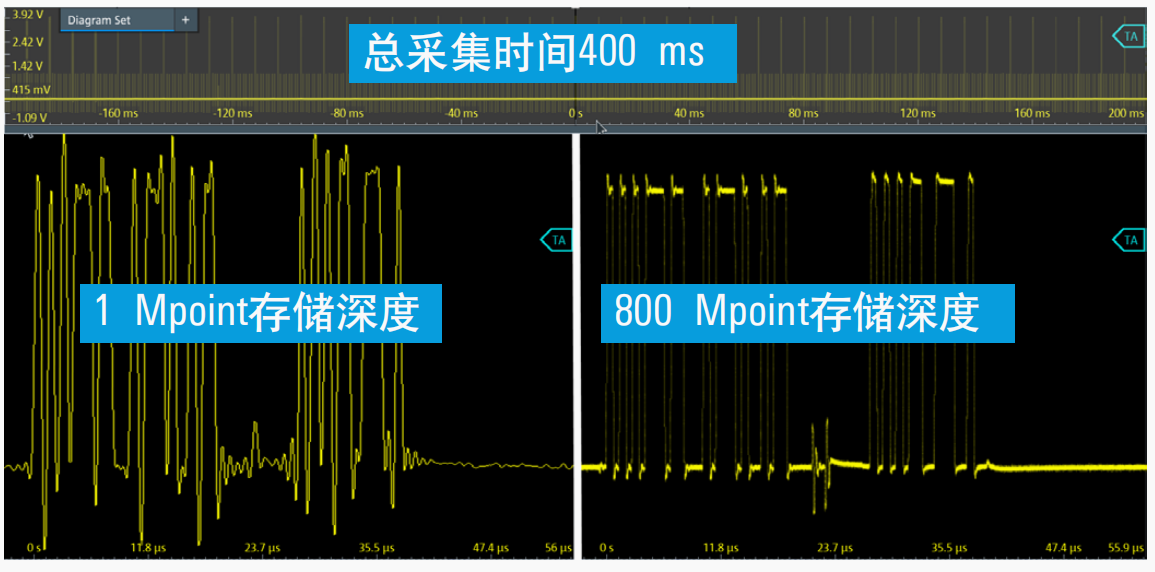

保持高采样率和长时基设置

您是否曾经调整示波器时基以便以更大的时间间隔进行采集，并在停止采集后放大波形以查找出现问题的信号细节？如果示波器的存储深度较小，就会出现混叠问题。R&S®MXO 4具备深存储，可以全采样率采集更长时间。

► 每路通道的存储深度高达400 Mpoints（可选的交织模式下800 Mpoints）

► 标配分段存储（10 000个分段，可选1 000 000个分段）

► 标配历史模式（10 000次采集，可选1 000 000次采集）

深存储为用户提供保障

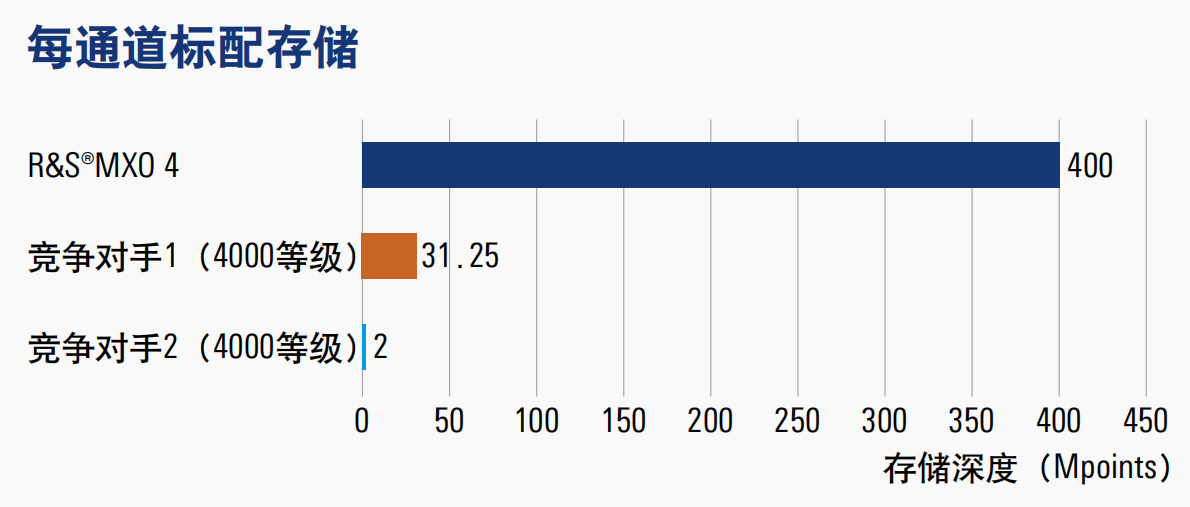

除了带宽和采样率之外，存储深度也是一个重要特性，可决定产品处理多种故障排查任务的能力。示波器的采集存储深度越大，采集时间就越长。深存储便于示波器以较长的时基设置维持额定采样率和带宽。 R&S®MXO 4系列示波器的所有四个通道同时标配 400 Mpoints采集存储，是主要竞争对手的100倍。

保持高采样率和长时基设置

您是否曾经调整示波器时基以便以更大的时间间隔进行采集，并在停止采集后放大波形以查找出现问题的信号细节？如果示波器的存储深度较小，就会出现混叠问题。R&S®MXO 4具备深存储，可以全采样率采集更长时间。

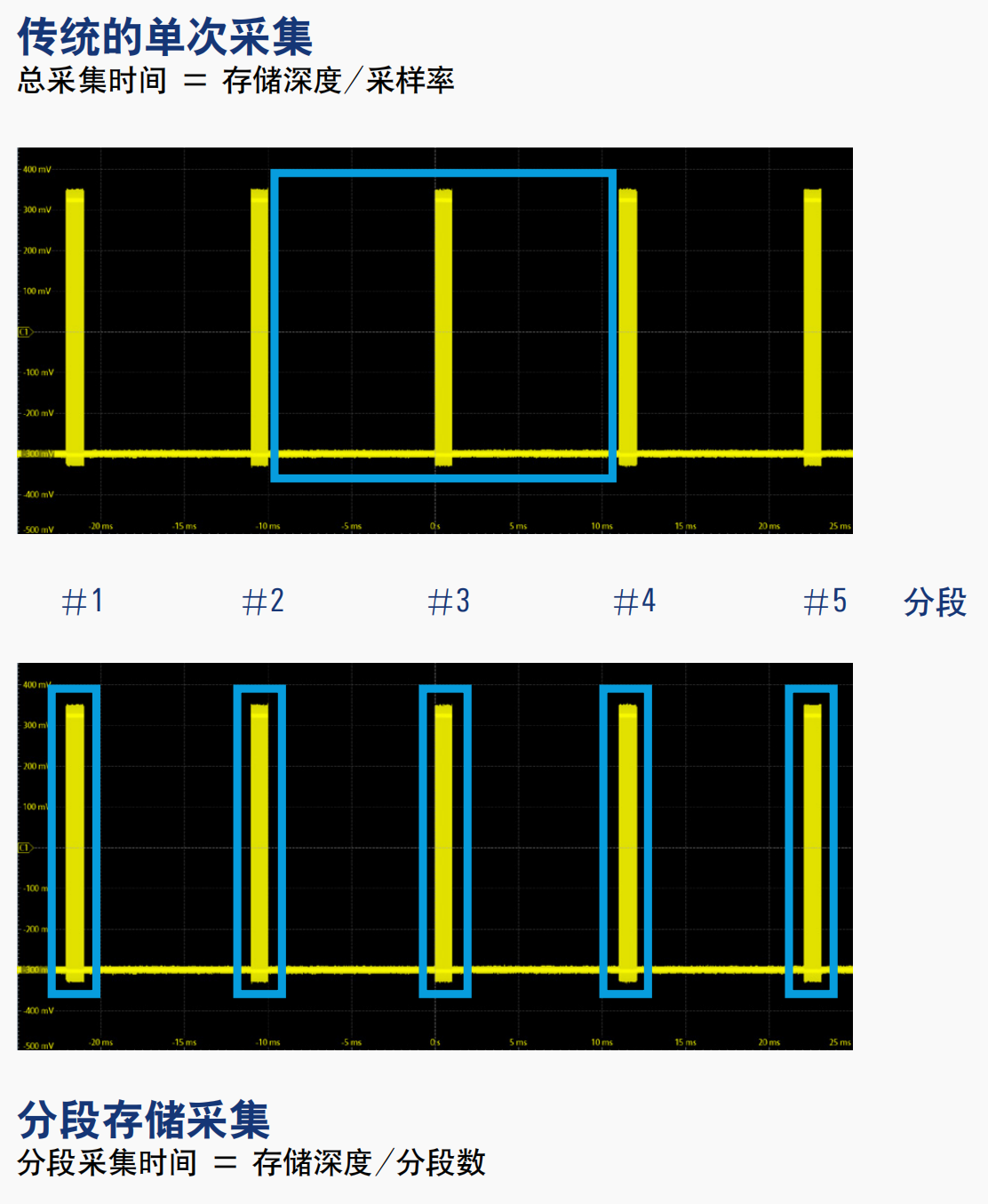

标配分段存储

使用分段存储采集有空闲间隔的信号。这包括激光脉冲、串 行总线活动和射频脉冲。R&S®MXO 4系列示波器带有分段 存储功能并提供多达1000000个分段，能够在较长的观测时间内采集信号。

标配历史功能

用户可以停止采集，然后使用历史模式查看之前的采集记录。历史模式始终处于开启状态。所有测量和分析工具均可 在历史模式下使用，包括串行总线解码、模板测试和自动测量。

需要更大的存储深度？

当用户在测试过程中需要查看上电/断电行为或解码长时间的总线事件时，始终希望能够记录较长的时间间隔。内存扩展选件可提供800  Mpoints存储深度（双通道交织模式）， 可支持多达1000000个分段和1000000次采集。

频谱分析

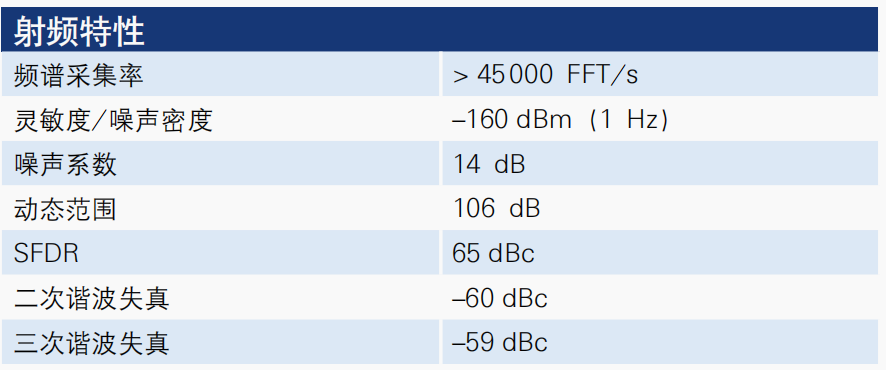

优异的射频测量功能

► 纯净的射频频谱

► 专用射频控制

► 可独立控制的射频/时域视图

► 选通频谱便于关联频域和时域

为测量提供射频分析

R&S®MXO 4系列示波器重视频谱分析，旨在进一步提供快速强大的分析功能。示波器具备高达45,000 FFT/s的频谱采集率，这便于采集杂散频谱事件，尤其是在进行EMI调试的时候。仪器具备纯净的射频特性，兼具出色的频谱性能和同步关联的时域显示。

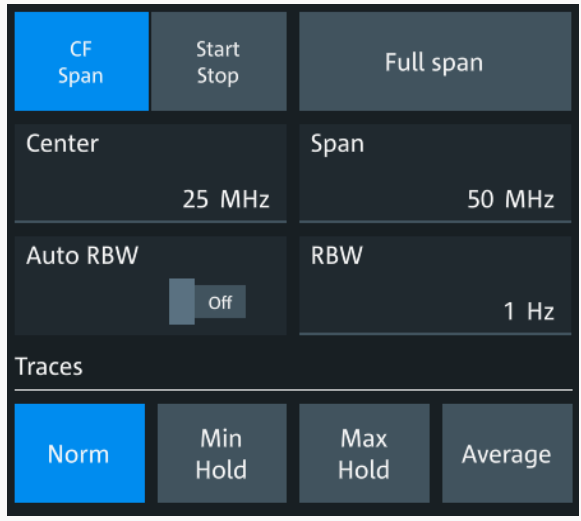

轻松完成频谱分析设置

用户只需输入典型参数，即可配置R&S®MXO 4的频谱分析功能：中心频率、频率范围和分辨率带宽（RBW）。频谱设置和时域设置相互独立，但时域和频域具有时间相关性。

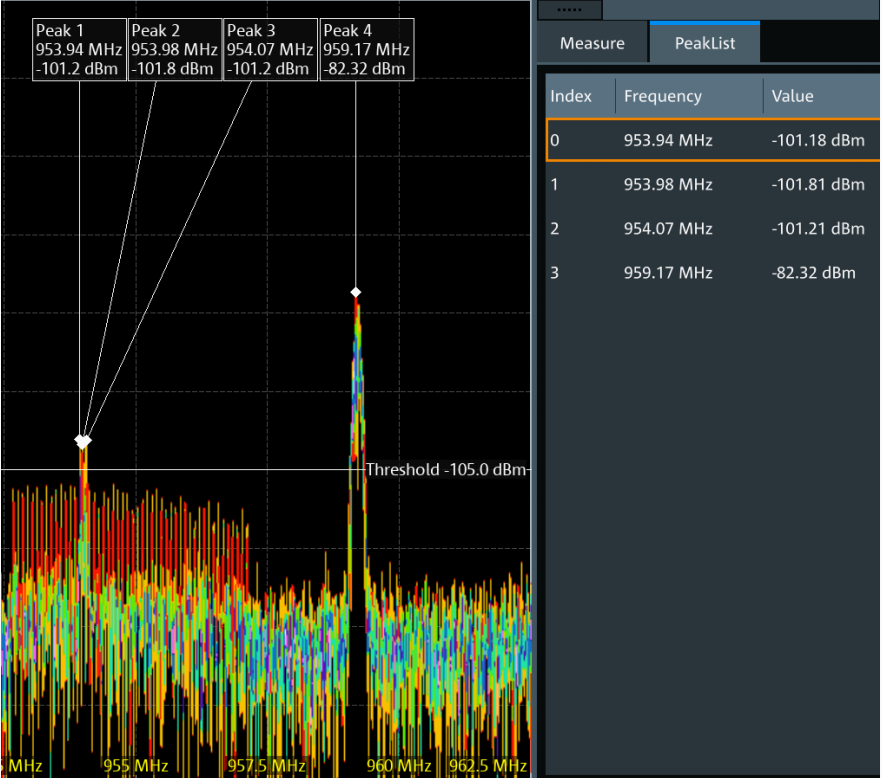

自动峰值列表和最大/最小保持测量

罗德与施瓦茨理解使用附加工具测量频谱的需求。因此，R&S®MXO 4标配最大和最小保持以及峰值列表相互独 等高级频谱分析功能。这样可以更轻松地浏览图表并快速了解频谱图。

快速保存结果

用户可用各种文件格式来保存波形，或经以太网或USB下载 波形数据，以便之后使用MATLAB®或Excel进行分析。用户还可以保存屏幕内容、测量数据和报告。

一键存档

快速记录测量：

► 屏幕截图包含波形和结果

► 清晰的网格注释，方便读取信号特性

► 采用颜色编码的标签可在图表中高亮显示异常

► 将波形和测量结果保存为二进制或CSV格式文件，以在电脑上分析信号

远程控制访问：随时随地

使用电脑或移动设备远程控制示波器并查看显示。用户可以看到示波器中的实际用户界面。可以通过以太网或 USB 接口远程调用示波器的所有功能。

语言选择

R&S®MXO 4系列的用户界面支持多种语言。在仪器运行时只需几秒钟即可切换语言，这使该示波器成为真正的国际化仪器。

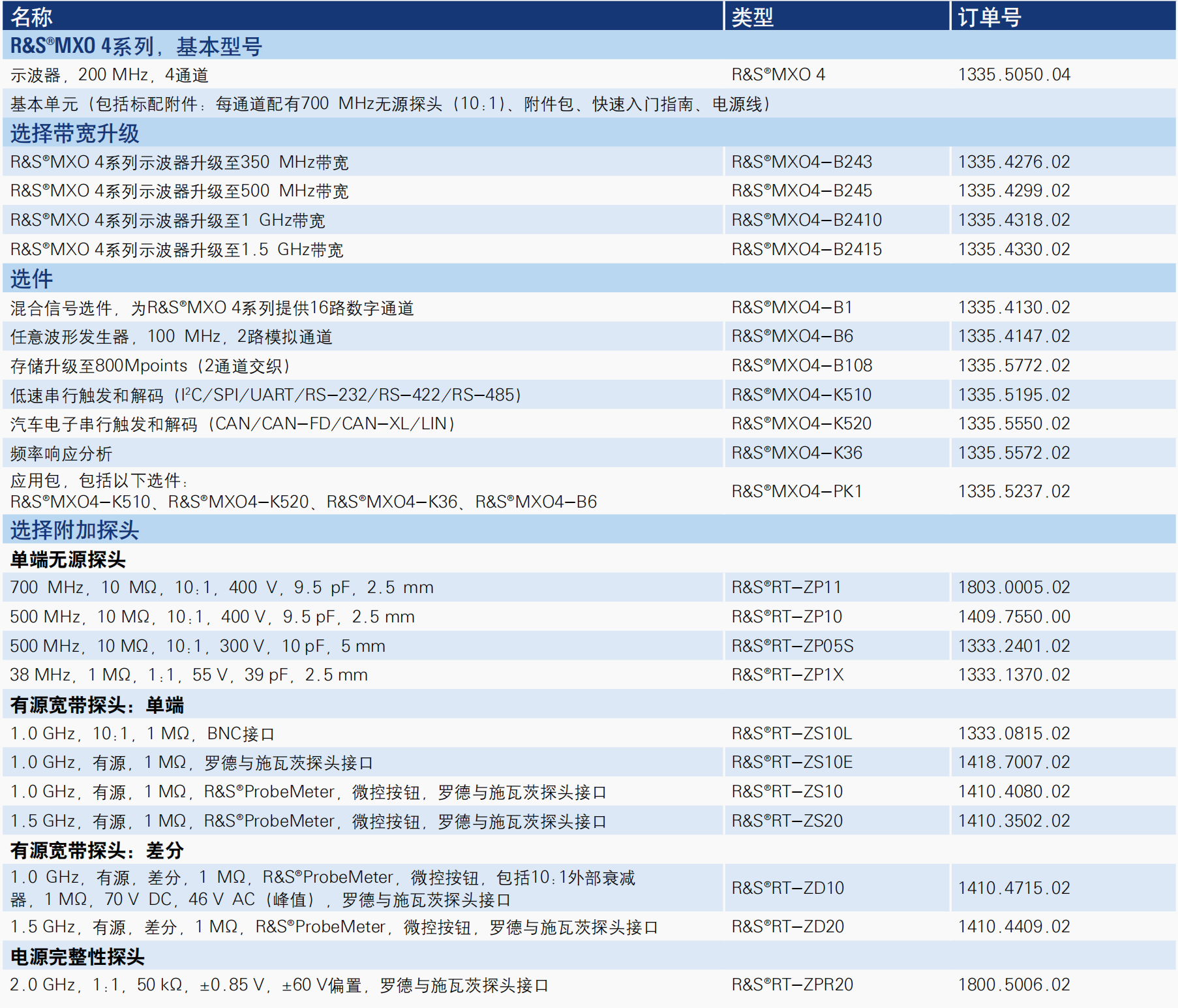

订购信息
