产品综述

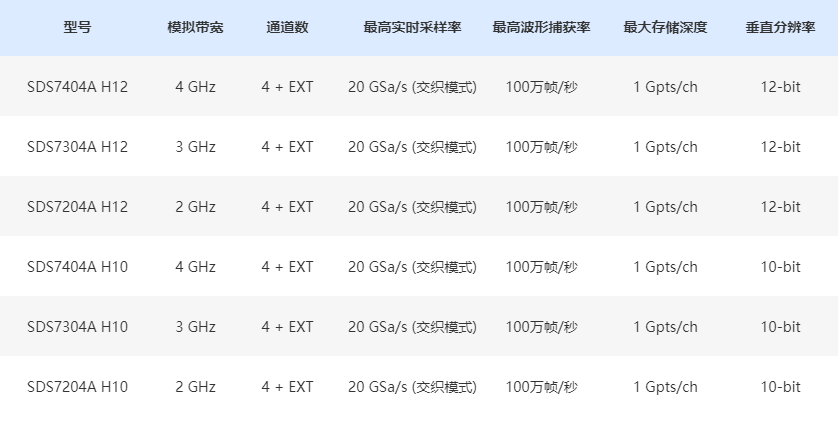

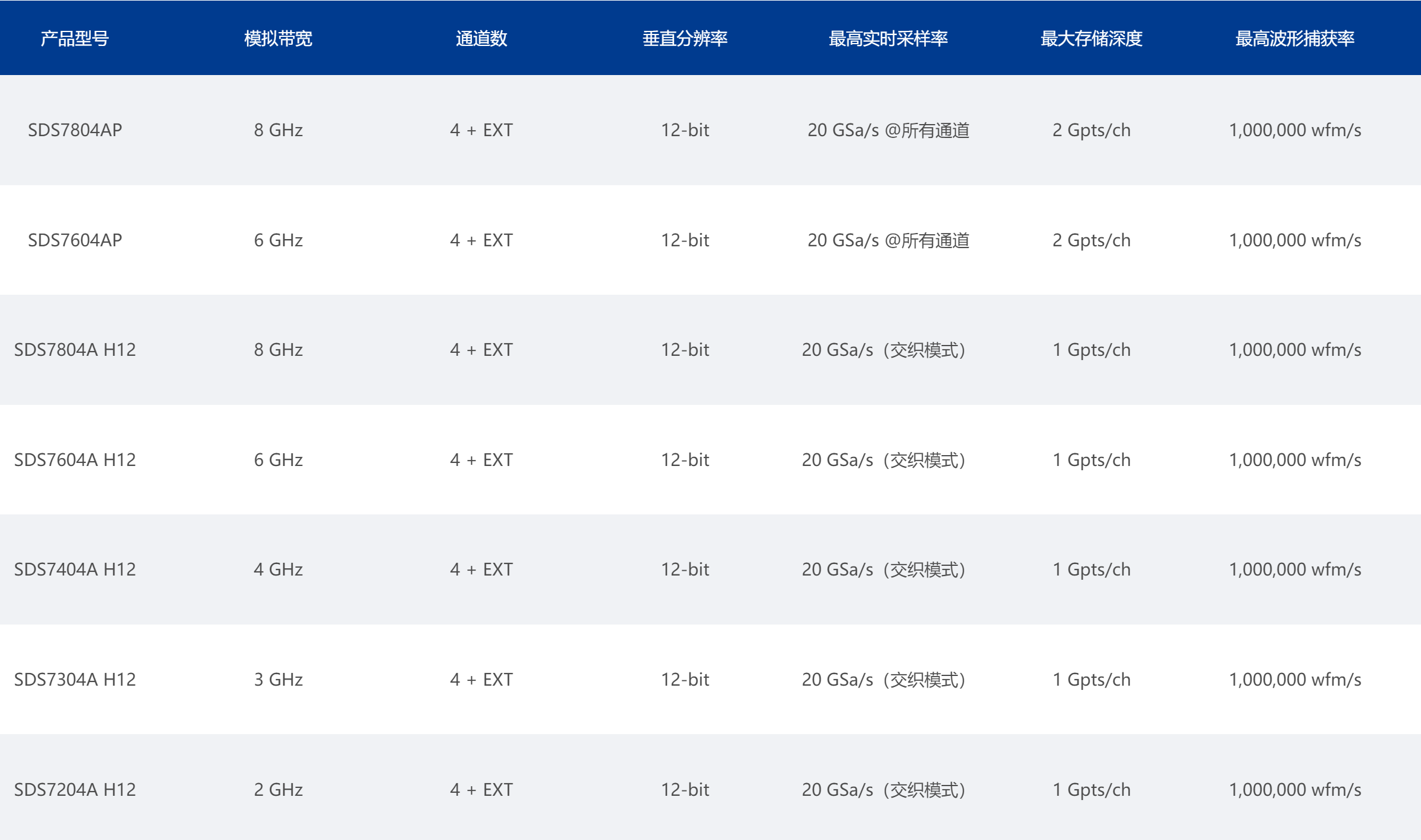

SDS7000A系列高分辨率数字示波器，具有 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，最大带宽 8 GHz，采样率最高 20 GSa/s(其中AP型号，带宽为6GHz或者8GHz，支持4通道时采样率20GSa/s)，提供 4 个模拟通道，存储深度可达 2 Gpts/通道，能满足更高带宽、更高精度的测量需求。

产品采用 SPO 技术，波形捕获率高达 100 万帧/秒，具有 256 级 辉度等级及色温显示；

创新的数字触发系统，触发灵敏度高， 触发抖动小；

支持丰富的智能触发、串行总线触发和解码；

支持历史（History）模式、分段采集（Sequence）、模板测试、 搜索、导航、波形直方图、波特图、电源分析、眼图和抖动分析、协议一致性分析等高级分析模式；

具备丰富的测量和数学运算功能。

SDS7000A 延续了鼎阳示波器良好的易用性和用户体验，采用 15.6 英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率；产品支持外接显示器和鼠标，支持通过网页访问进行操控，支持完备的远程命令集，使用灵活，可适用多种应用场景。

特性与优点

    4 通道+外触发通道

    模拟通道带宽：最高 8 GHz；

    实时采样率高达 20 GSa/s

    12-bit ADC 低本底噪声，在 4 GHz 带宽下低至 220 μVrms，在 8 GHz 带宽下低至 300 μVrms

SPO 技术

    波形捕获率最高达 100 万帧/秒

    支持 256 级波形辉度及色温显示

    存储深度最高达 2 Gpts/通道（AP 机型、L 机型）

数字触发

    智能触发：边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、第 N 边沿、建立/保持和视频触发（支持 HDTV）等串行总线触发和解码，支持的协议包括标配的 I 2C、SPI、 UART、CAN、LIN

        和选配的 CAN FD、CAN XL、I 2 S、 FlexRay 、 MIL-STD-1553B 、 SENT 、 ARINC429 、 Manchester、USB2.0 等

    分段采集（Sequence）模式，可以将存储深度等分为 124000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。

    历史模式（History），最大可记录 124000 帧波形 数十种自动测量功能，支持测量统计、Gating 测量。

    支持对测量参数的直方图、轨迹图和趋势图统计

    4 路独立的波形运算，支持 32 M 点 FFT 和 20 多种常用时域运算；

    支持自定义表达式实现复杂的嵌套运算

    多种高级数据分析和处理功能：搜索和导航、高速模板 测试、波形直方图、波特图、电源分析（选件）、计数 器、眼图分析和抖动分析（选件）、多种协议一致性分 析（选件）等 提供频谱分析模式（选件，仅 A 机型）

    16 路数字通道（仅 SDS7000A）

    内置 50 MHz 任意波形发生器（选件）

    15.6 英寸电容式触摸高清显示屏，分辨率 1920*1080 （仅 SDS7000A）

    丰富的接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host， USB 2.0 Device，2x 1000M LAN，DVI-D，DP 1.2， HDMI 1.4，音频接口，外触发输入，辅助输出（TRIG OUT，PASS/FAIL），10 MHz In，10 MHz Out 等

    支持外接鼠标和键盘操作；

    内建的 WebServer 支持通过网页控制仪器

    支持丰富的 SCPI 远程控制命令

    多国语言显示及嵌入式在线帮助
