环动联科:艾德克斯 IT-N2100 系列高速太阳能阵列模拟器
  • 环动联科:艾德克斯 IT-N2100 系列高速太阳能阵列模拟器

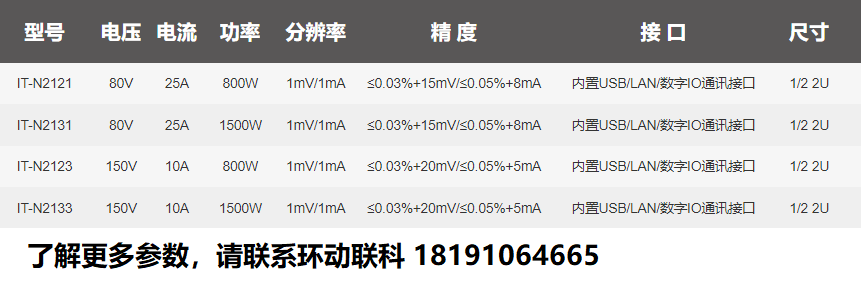

  • 型号:IT-N2100
  • 品牌: 艾德克斯
服务热线:18191064665

IT-N2100 系列太阳能阵列模拟器

IT-N2100系列太阳能阵列模拟器是一款具有IV曲线快速变化的高性能直流电源,用于模拟各种太阳能电池板在不同环境(温度、光照、阴影衰减、老化度)下的IV输出特性。可用于太阳能微逆变器、功率优化器、卫星电源系统、帆板电源阵列等测试验证。该系列具备低纹波低噪声和高速MPPT跟踪速度,可多通道同步控制并具有高耐压拓扑结构。

产品特点

♦ 精确仿真硅、砷化镓及其他类型太阳能光伏板的IV特性输出

♦ 标配太阳能矩阵仿真软件,支持多通道控制

♦ 高速电流动态响应,支持微逆变器高速MPPT跟踪速度

♦ 高达1500VDC输出端共模耐压,支持待测物串联测试

♦ Fixed固定模式,输出阻抗可调,可模拟恒压恒流输出

♦ 超低电流纹波,高精度采样、编程及量测

♦ 可仿真不同温度及光照环境下的I-V曲线

♦ 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规动态模型测试,并生成报表

♦ 图形化操作界面,实时显示光伏逆变器的MPPT状态

♦ 动态list序列编程:100步 x20组数据

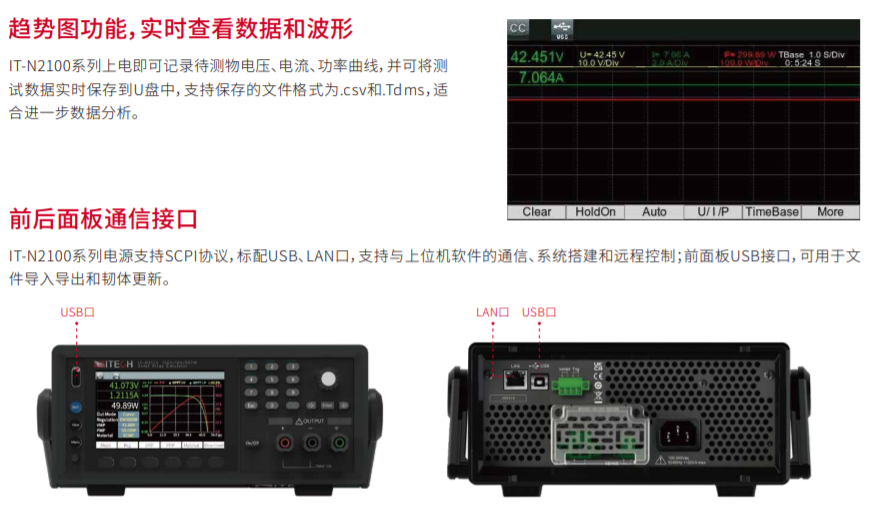

♦ 实时数据及曲线记录,方便进一步分析

♦ 仿真太阳能面板在云遮下的动静态I-V曲线

♦ Table模式支持4096个点的I-V曲线拟合

♦ 通过四点法设置Voc,Isc,Vmp,Imp,快速生成IV曲线

♦ 全面保护:OVP,UVP, OCP, OPP, OTP

♦ 小体积:1/22u单通道

♦ 4.3” LCD高清屏,面板及上位机软件操作易用

♦ 前后面板输出,适应桌面及系统集成多种场合

♦ 标配LAN、USB、数字I/O通信接口,支持SCPI协议

产品应用

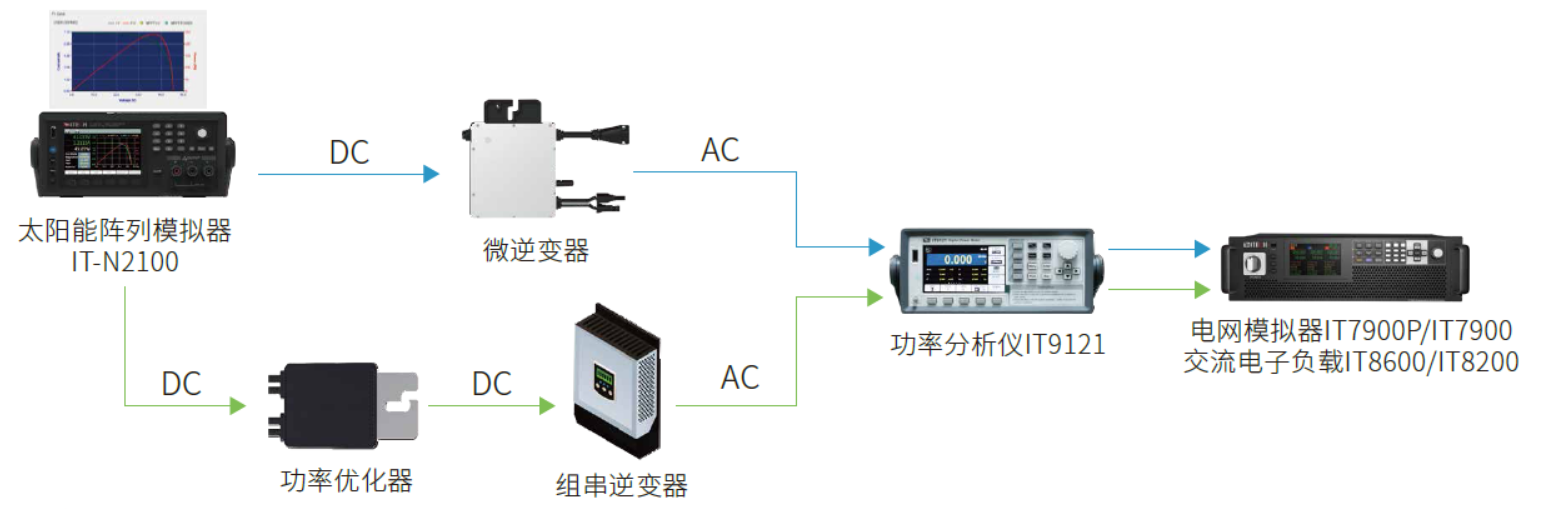

微逆变器、功率优化器的测试解决方案

micro converter.png

响应速度高


IT-N2100系列光伏模拟器电流环路速度可达500kHz,支持250Hz MPPT速度。其IV曲线由1024个数据点组成,并进行16bit的线性内插,平滑度极佳,贴近光伏阵列的真实输出。真实的光伏面板输出会严格按照其IV曲线。

当MPPT追踪频率上升后,普通的模拟器电源响应速度太慢,就会无法追踪IV曲线,测试结果的可信度存疑。IT-N2100系列光伏模拟器MPPT追踪频率较高的条件下,输出依然精确地符合预设的IV曲线。

micro converter.png

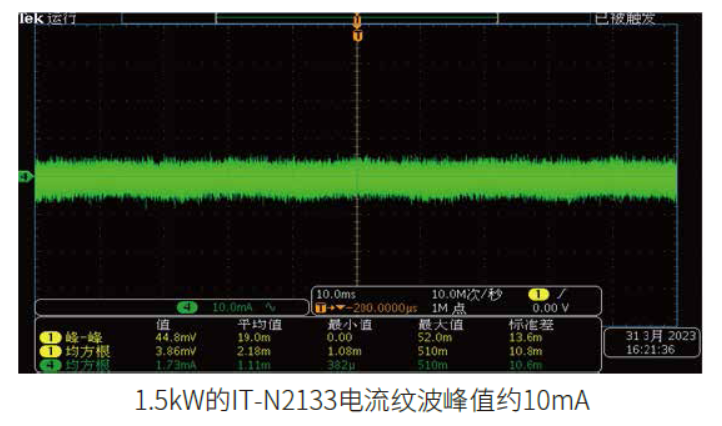

电流噪声低

光伏模拟器高的基频噪声会影响逆变器的MPPT追踪及电流采样精度。IT-N2100系列产品的电流噪声低,信号纯净度高,保证了测试的精度。

low noise.png

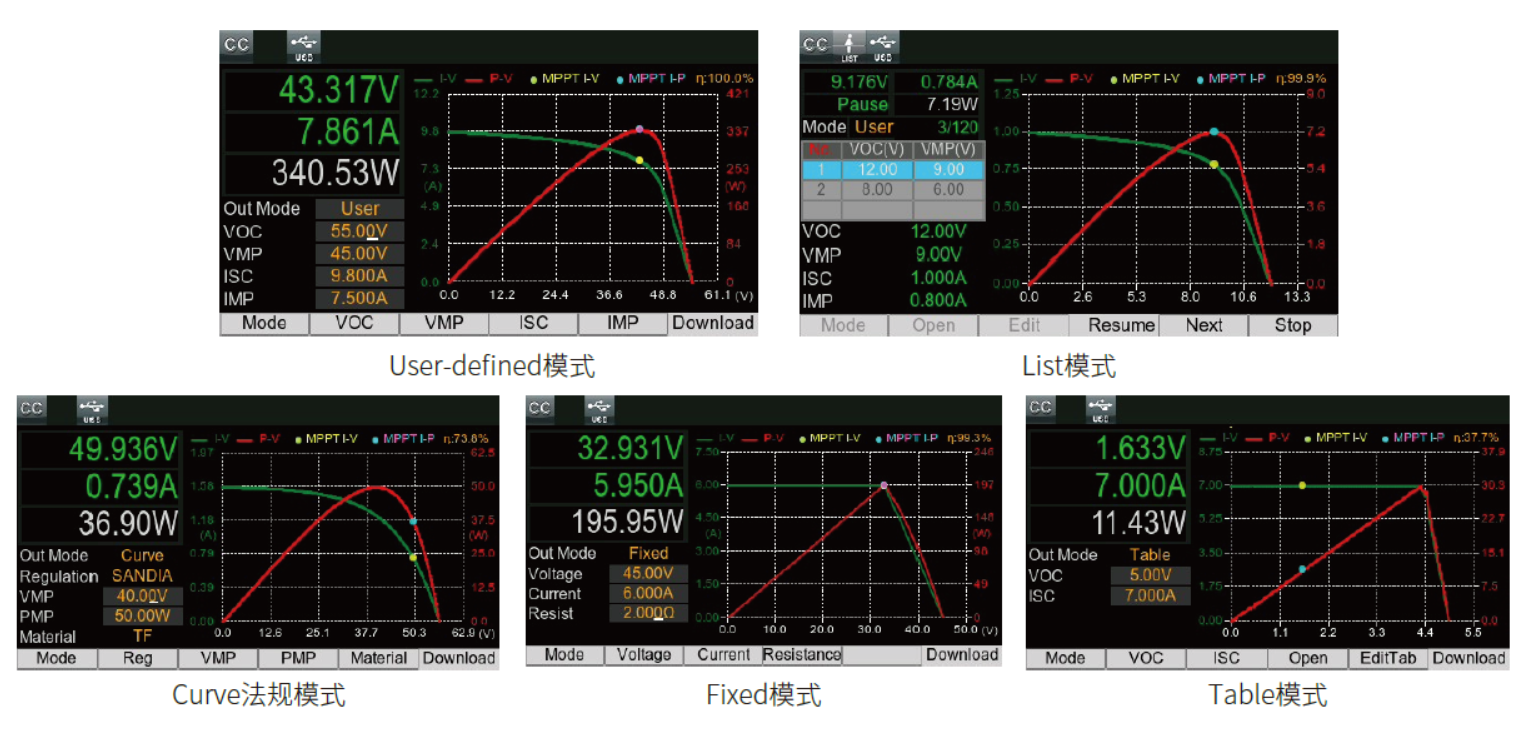

五种PV模型

IT-N2100系列电源自带5种PV模型,客户可通过前面板操作,通过内建各国法规IV曲线模型、四点法、table描点法、fixed模式或list编程,模拟太阳能阵列IV曲线的输出,大屏图形化显示,实时查看微逆变器、功率优化器等待测物的MPPT跟踪状态。此外,模型亦可通过仪器面板U盘导入文件。当需要多台同步操作时,使用上位机软件太阳能矩阵模拟软件实现同步操作更方便。
