环动联科:PicoScope ® 9400 系列采样示波器,5 GHz 或 16 GHz 带宽,2/4通道
  • 环动联科:PicoScope ® 9400 系列采样示波器,5 GHz 或 16 GHz 带宽,2/4通道
  • 型号:PicoScope 9400
  • 品牌:
服务热线:18191064665

产品概述

PicoScope 9400 系列采样器扩展实时示波器 (SXRTO) 具有两个或四个高带宽 50 Ω 输入通道,这些通道带有带有市场领先的 ADC 、用于精确测量和可视化高速模拟及数据信号的计时和显示分辨率。它们是捕获脉冲和阶跃过渡的理想之选,向下可达 22 ps,最低脉冲可达 45 ps,时钟和数据眼图可达 11 Gb/s (带可选 8 Gb/s 时钟恢复)。


PicoScope SXRTO 提供随机采样,可轻松分析涉及重复信号或时钟相关流的各种高带宽应用。

XRTO 速度快:可快速实现随机采样、余辉显示和统计数据。

PicoScope 9400 系列每个通道上都有内置内部触发器,其预触发随机采样远高于奈奎斯特(实时)采样率。带宽在 50 Ω SMA(f) 输入和三种采集模式背后高达 16 GHz — 实时、随机和滚动 — 所有都以 12 位分辨率进行捕获,捕获到高达 250 kS 的共享内存中。

触摸兼容的 PicoSample 4 软件来源于我们现有的获得高达评价的采样示波器软件 PicoSample 3, 经过了十多年的发展、客户反馈和优化。

显示器可以进行调整,可以适应任何窗口并能充分使用所提供的显示分辨率,实现 4K 和甚至更大或跨越多个监视器。四个独立的缩放通道可以低至 0.4 ps 的分辨率显示数据的不同视图。可根据您的应用显示或隐藏大部分控制和状态面板,使您可以优化使用显示区域。

可从任何输入通道驱动 2.5 GHz 直接触发,内置分频器可将通道外触发带宽扩展到 5 GHz。在 16 GHz 型号上,提供更多的外部预分频触发器输入,允许从带宽高达 16 GHz 的信号以及从内部触发器进行稳定触发,提供速率高达 8 Gb/s 的恢复时钟触发(如果已安装可选的时钟恢复)。

您支付的 PicoScope SXRTO 价格已包含一切 – 我们不再收取软件功能和更新费用。


典型应用

电信和雷达测试、服务和生产

• 光纤、收发器和激光测试(不包括光电转换)

• RF、微波和千兆位数字系统测量

• 信号、眼图、脉冲和激励特征化

• 精确计时和相位分析

• 数字系统设计和特征化

• 眼图、模板和容限测试速度高达 8 Gb/s

• 时钟和数据恢复速度高达 8 Gb/s

• Ethernet、HDMI 1、PCI、SATA 和 USB 2.0

• 半导体特征化

• 信号、数据和脉冲/激励完整性及预一致性测试


时钟和数据恢复

时钟和数据恢复 (CDR) 现在作为出厂可选触发功能在所有型号上提供。

与各种高速串行数据应用关联、时钟和数据恢复等功能已被PicoScope 9300 用户熟知。而低速串行数据通常带有时钟作为独立信号,在高速时,这种方法将累积时钟和数据之间的时序偏斜和抖动,可能会阻止数据精确解码。因此,高速数据接收器会生成一个新的时钟,并通过使用锁相环技术将该新时钟锁定并对齐到输入数据流上。这就是恢复时钟,因此它可用于精确解码从而恢复数据。现在,只需串行数据信号,我们即可节省整个时钟信号路径的成本。

在需要我们的示波器查看数据的许多应用中,我们可以随手关闭数据生成器及其时钟,但却可以触发该时钟。但是,只要数据可用(例如在光纤的远端),我们将需要 CDR 选项来恢复该时钟,然后即可触发它。在眼图和抖动需求测量中,我们可能也需要使用 CDR 选项。这是因为我们希望仪器能够尽量精确地测量恢复时钟和数据接收器将看到的信号质量。

如果已安装,则可从任何输入通道选择 PicoScope 9400 CDR 选项作为触发源。此外,为了提供给其他仪器或下游系统组件使用,后面板上有两个 SMA(f) 输出,分别代表恢复时钟和恢复数据。



采样器扩展实时示波器 (SXRTO)

PicoScope 9400 16 GHz 型号的最大等效随机采样速率为 2.5 TS/s,时间分辨率为 0.4ps,比示波器实际采样速率高 5000 倍。

使用高达 16 GHz 的模拟带宽,这些 SXRTO 将需要高达 32 GS/s 的采样率才能满足奈奎斯特准则,且需要比此更高的采样率(可能为 80 GS/s)才能显示波和脉冲形状的细节。

使用随机采样,该 16 GHz 型号处于示波器的额定带宽时在单个周期内可以为我们提供156 个采样点,或位于其最快过渡时间的 10% 至 90% 之间的 55 个样本。

因此 SXRTO 是一款采样示波器吗?

有关采样率和采样模式的所有这些讨论可能表示 SXRTO 是一种采样示波器,但是情况并非如此。传统意义上的采样示波器指的是不同类型的仪器。采样示波器使用可编程延

迟发生器在每个触发器事件后以固定的时间间隔获取样本。该技术称为顺序等效时间采样,PicoScope 9300 系列采样示波器采用的正是这种原理。这种示波器可以实现非常高的等效采样率,但有两个主要缺点:它们无法捕获触发器事件之前的数据,以及它们需要单独的触发信号 – 来自外部信号源或内置时钟恢复模块。

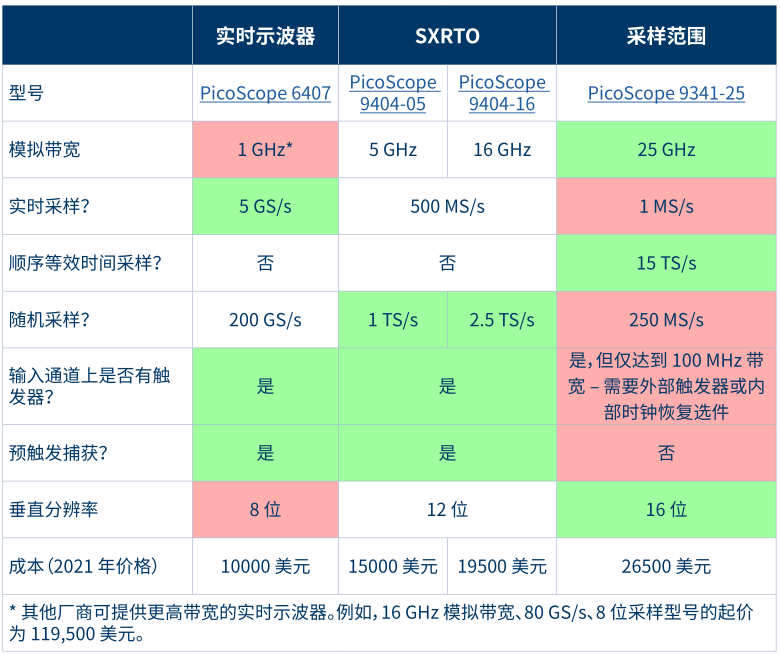

我们整理了一个表格来显示本页上提到的各种示波器之间的差别。示例产品都是紧凑型 4通道 USB PicoScopes 示波器。

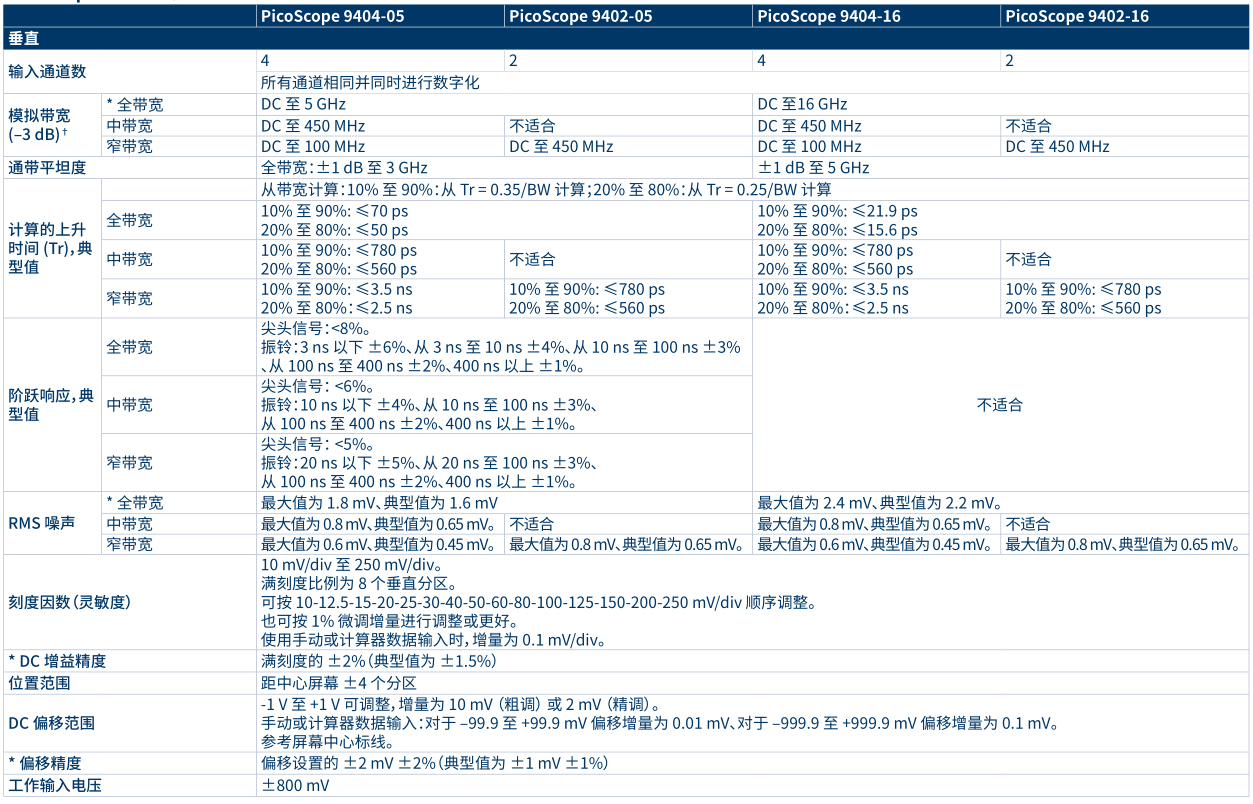

PicoScope 9400 规格描述


*更多技术参数可联系环动联科,获取完整pdf文件

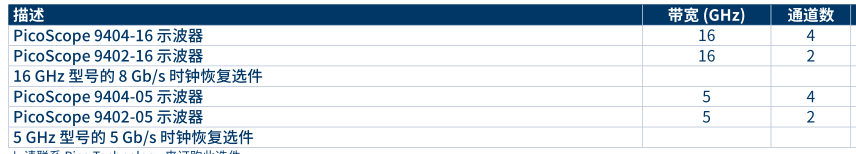

PicoScope 9400 系列采样器扩展实时示波器订购信息
