产品概述

PicoScope 6000E 系列固定分辨率和 FlexRes 示波器可提供 8 至 12 位的垂直分辨率，具有高达 1 GHz 的带宽和 5 GS/s 的采样率。

具有四个或八个模拟通道的型号提供您所需的时间和振幅分辨率，可充分展现计时错误、脉冲波形干扰、脉冲损失、串扰和亚稳态等关键信号的完整性问题。

典型应用

这些示波器从事高性能嵌入式系统、信号处理、电力电子、机械电子和汽车设计的设计工程师，以及在实验室、粒子加速器和类似设施内从事各种多通道高性能试验的研究人员和科学家的理想之选。

PicoScope 6000E主要特点：

• 高达 1 GHz 的带宽

• 8 位至 12 位 FlexRes® ADC

• 4 （高达1 GHz） 或 8 （高达 500 MHz）个模拟通道的选择

• 最多支持 16 个数字 MSO 通道

• 5 GS/s 时捕获时间为 200 ms

• 捕捉内存高达 4 GS

• 50 MHz 200 MS/s 14 位 AWG

• 30 万个波形每秒的更新速率

• 包括 PicoScope、PicoLog® 和 PicoSDK® 软件

• 包括 21 个串行协议解码器/分析仪

• 遮罩容限测试和用户可定义的报警

• 高分辨率波形时间采样

• 每次可采集 1000 万个 DeepMeasure™ 结果

• 高级触发：边沿、窗口、脉冲宽度、窗口脉冲宽度、电平脉冲损失、窗口 脉冲损失、时间间隔、欠幅脉冲和逻辑

SuperSpeed USB 3.0 连接

PicoScope 6000E 系列示波器备有 USB 3.0 连接，可 提供对波形的闪电般快速保存，而同时保持了与早期  USB 标准的兼容性。 PicoSDK 支持以超过 300 MS/s 的速度连续流传输到 主计算机。 USB 连接不但允许高速数据的采集和传输，还可以从 现场快速方便地打印、复制、保存和通过电子邮件发送 您的数据。

超深内存

PicoScope 6000E 系列示波器具有4 GSamples样本的波形捕捉内存。深度内存可实现高采样速率下的长时间波形捕捉。实际上，PicoScope 6000E 系列示波器可使用 200 ps 分辨率捕捉时长超过 200 ms毫秒的波形。相反，具有10 兆样本内存的示波器捕捉同样的 200 毫秒波形分辨率将只能达到 20 ns。

示波器可以在您已启用的模拟通道和 MSO端口之间自动共享捕捉内存。例如，当您需要捕捉数据包间隔较长的快速串行数据或以毫秒为间隔的纳秒激光脉冲时，深度内存具有无可比拟的价值。它在其他方式上也很有用：PicoScope 允许您将捕捉内存划分为多个段，最多可达 10000 段。您可以设置触发条件以在每个段中保存独立的捕捉，各个捕捉之间的死区时间可小至 300 ns。采集数据后，您可一次一个段地逐步查看内存，直至找到您正在查找的事件。 包括功能强大的工具，可使您管理与检验所有这些数据。除了遮罩限值测试和色彩余晖模式等功能，PicoScope 6 软件使您能够缩放波形，最大可达1 亿倍。通过“缩放概览”窗口，可轻松 控制缩放区域的大小与位置。波形缓冲区、串行解码和硬件加速等其他工具可与大容量内存配合使用，使 PicoScope 6000E 成为市场上功能强大的示波器。

串行总线解码和协议分析 (for free)

作为标准配置，PicoScope 可以解码1-Wire、ARINC 429、BroadR-Reach、CAN & CAN FD、DALI、DCC、DMX512、Ethernet 10Base-T、Fast Ethernet 100Base-TX、FlexRay、I²C、I²S、LIN、M anchester、Modbus ASCII (RS-232/RS-485) 以及 Modbus RTU (RS-232/RS-485)、PS/2、SENT Fast、SENT Slow、SPI、UART (RS-232/RS-422/RS-485) 和 USB (1.0/1.1) 协议数据，随着免费软件的升级，以后将开发和提供更多的协议。 图形格式在公用时间轴上的波形下方，以数据-总线计时格式显示已解码的数据（十六进制、二进制或 ASCII 码），其中错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。 表格格式显示已译码帧的列表，包括数据以及所有标记和标识符。您可以设置过滤条件来只显示您感兴趣的帧或搜索具有特定属性的帧。统计选项显示了有关物理层的更多详细信息，如 帧时间和电压水平。PicoScope 还可导入电子表格来将数据解码到用户定义的文本字符串中。 单击表格内的帧可缩放示波器显示区域并显示该帧的波形。 链接文件通过将十六进制字段值交叉引用为人类可读格式，从而有助于加快分析速度。因此，例如在“表视图”中不显示“地址：7E”，而显示对应的文本“设置电机速度” 或其他适当的文本。 可以从串行表工具栏中直接创建带有所有字段标题的链接文件模板，并以电子表格的格式手动进行编辑，从而应用交叉引用值。

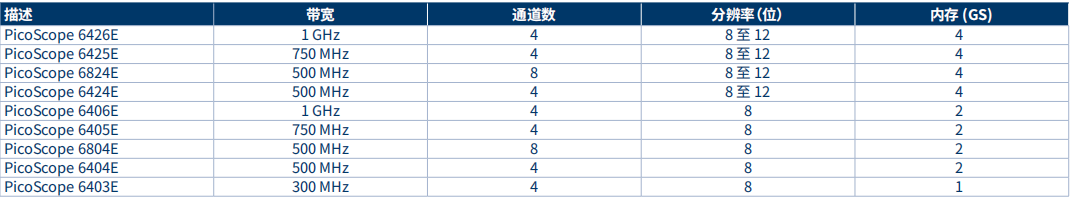

PicoScope 6000E 系列订购信息
