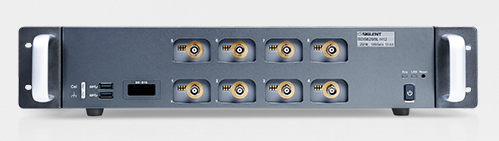

SDS6000L 系列高分辨率紧凑型数字示波器，具有最高 8 通道、 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更多通道、更高精度的测量需求。

SDS6000L 的最大带宽 2 GHz，采样率最高 10GSa/s，单台最多提供 8 个模拟通道和 16 个数字通道，可通过多台同步的方式支持最多 512 个模拟通道；

存储深度可达 500 Mpts/通道。SDS6000L 采用 SPO 技术，波形捕获率高达 750000 帧/秒，具有256 级辉度等级及色温显示；

创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；

支持历史（History）模式、 分段采集（Sequence）、模板测试、搜索、导航、波形直方图、 电源分析、眼图和抖动分析等高级分析模式；具备丰富的测量和数学运算功能。

SDS6000L提供 HDMI和USB接口，通过外接显示器和鼠标实现人机交互，也可以通过网口连接上位机，通过 WebServer 或二次开发上位机软件实现对仪器的操控，使用灵 活，可适用多种应用场景。

特性与优点

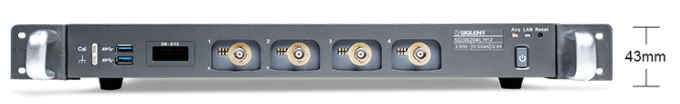

8/4 通道+外触发通道，可通过多台同步的方式组成最多 512 个模拟通道的多通道高速采集系统

模拟通道带宽：最高 2 GHz；实时采样率高达 10 GSa/s

垂直分辨率：12-bit（H12）/10-bit（H10）

低本底噪声，在 2 GHz 带宽下低至 153 μVrms

SPO 技术 ：波形捕获率最高达 750 000 帧/秒（Sequence 模 式），170 000 帧/秒（正常模式）

支持 256 级波形辉度及色温显示

存储深度最高达 500 Mpts/通道

数字触发

智能触发: 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、 码型、第 N 边沿、建立/保持和视频触发（支持 HDTV）等

串行总线触发和解码，支持的协议包括标配的 I 2C、SPI、 UART、CAN、LIN 和选配的 CAN FD、I 2S、FlexRay、MILSTD-1553B、SENT、Manchester 等

分段采集（Sequence）模式，最大可以将存储深度等分为 80 000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。在 Sequence 模式下的波形捕获率最高达 750,000 帧/秒

历史模式（History），最大可记录 80 000 帧波形

数十种自动测量功能，支持测量统计、Gating 测量、Math 测量、History 测量、Ref 测量。支持对测量参数的直方图、 轨迹图和趋势图统计

4 路独立的波形运算，支持 8M 点 FFT 和 20 多种常用时域 运算；支持自定义表达式实现复杂的嵌套运算

多种高级数据分析和处理功能：搜索和导航、高速模板测试、 波形直方图、电源分析（选件）、计数器、眼图分析和抖动 分析（选件）等

16 路数字通道（选件）

内置 25 MHz 任意波形发生器（选件）

丰富的接口：4 个 USB Host、USB Device、LAN、micro SD 卡、Pass/Fail、Trigger Out、HDMI 视频输出、10MHz In、10MHz Out 等

支持外接鼠标和键盘操作；内建的 WebServer 支持通过网页控制仪器

支持丰富的 SCPI 远程控制命令

多国语言显示及嵌入式在线帮助

64 路低偏斜同步机触发多台示波器进行多通道同步采集； 支持网络交换机进行灵活组网，对每台示波器进行单独控制 和数据访问
