艾德克斯 IT-M3900C系列双向能源回馈式 电池充电和放电电源
  • 艾德克斯 IT-M3900C系列双向能源回馈式 电池充电和放电电源
  • 型号:IT3900C
  • 品牌: 艾德克斯
服务热线:18191064665

IT-M3900系列集合了直流电源、双向电源、源载系统和回馈负载一共四个系列产品。延续了M系列的高功率 密度设计,在1U的体积内功率最高可达6kW,电流可达510A,电压可达1500V,可以有效减少设备占用空间和 上柜时间。丰富的型号在满足不同测试需求的同时,配合多功能、高节能、高安全、高稳定的产品设计,让客户 有信心面对各种复杂测试,快速提高产品竞争力。

IT-M3900C是一款回馈式的双向可编程直流电源,集双向电源和回馈式负载功能特性于一体,并将消耗的能量清洁的返回至电网,高效的能量回馈效率不但节省了电能消耗和散热成本,同时不干扰电网运行 。IT-M3900C提供了高精度的输出量测,高可靠性,高安全性和丰富的测量功能使IT-M3900C系列不但可以满足高精自动ATE测试的需求,同时也广泛应用于汽车电子、新能源汽车、光伏储能、智能化工业设备、电池模拟等多个方面。

产品特点

♦ 紧凑型设计,1U@6kW,2U@12kW
♦ 电压范围:10~1500V
♦ 电流范围:-720A~1020A
♦ 功率范围:±12kW
♦ 宽范围输出设计,一台抵多台电源
♦ 待测物与电网间能量双向流动,跨象限无缝切换
♦ 简易主/从并联,扩大功率的同时保持性能*1
♦ 高效、环保的能量回馈,有效的减少电费和制冷成本
♦ CC/CV优先权设置功能
♦ 输出阻抗可调节
♦ 电池充放电测试
♦ 电池模拟,定义电池模型
♦ 内置LV123、LV148、DIN40839、ISO-16750-2、SAEJ1113-11、LV124和ISO21848标准汽车功率网用电压曲线*2
♦ 太阳能电池矩阵I-V曲线模拟功能*3
♦ List功能
♦ Sink模式下支持CC/CV/ CW/CR
♦ Source模式下支持CC/CV/CW,并可模拟直流输出内阻
♦ 高达10000000点的动态工况曲线模拟功能
♦ 多种保护功能: OVP、±OCP、±OPP、OTP、掉电保护、孤岛保护
♦ 电网状态自动检测,实现可靠并网功能
♦ 预充电功能,防止直流加载电流过冲

♦ 标配USB/CAN/LAN/数字IO接口,以及选配GPIB/模拟量&RS232接口

*1 1U机型>16台并联,2U机型>8台并联请详询ITECH
*2 10V机型不具备此功能

*3 SAS光伏模拟源型号具备此功能


宽范围输出设计,一台抵多台电源

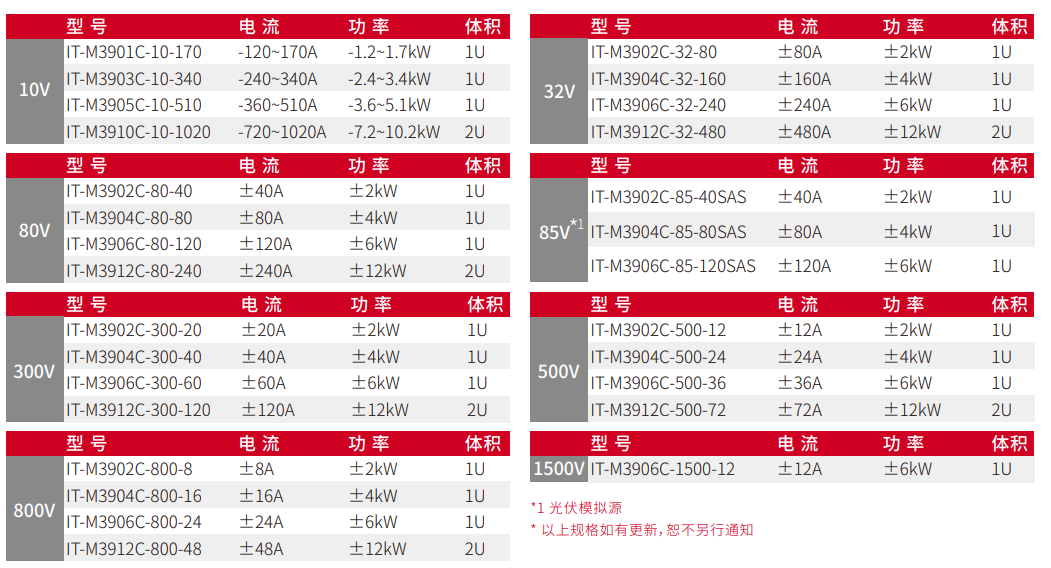

IT-M3900C全系列共有28个型号,输出电压从10V~1500V,单机输出电流最大可达1020A。采用宽范围的输出设计,相较于传统固定范围输出直流电源,为用户提供了更多的电压和电流组合,让使用更加灵活。单台电源就可以涵盖用户广阔范围的应用需求,大幅降低电源系统搭建的复杂度及占用空间。


高效的能量回馈

IT-M3900C具有能量回收功能,可以将电能无污染的回馈电网,回馈近95%。所有的回馈过程都是自动且安全的,IT-M3900C配备了自动电网检测系统,实时检测相电压、频率用于电网同步。不但可以节省电力、暖通空调和制冷设施的成本,减少噪音,而且有助于减少碳排放,保护环境。



双向电流 无缝切换

IT-M3900C系列将双向电源和回馈式负载功能特性集于一体,既能实现source的功能,提供功率;又具备sink能力,拉载电流。实现高速的源和载电流模式转换,从而在输出和吸收电流之间进行快速连续的无缝切换,有效避免电压或电流过冲。对比传统的电源和负载测试方案,不但节省了购机成本,同时也节省了空间,大大简化了机器的连接操作。

应用:微电网测试

微电网可看做是小型的电力系统,同时也是一个典型的分布式发电功能系统,因此无论是涉及到的设备生产商还是专业的电网研究实验室,都需要去建立模拟测试需求。

  • IT-M3900C SAS作为一台光伏模拟源,可以精确地仿真太阳电池矩阵的I-V曲线,模拟太阳能电池板给逆变器供电,用于测试光伏逆变器
  • IT-M3900C作为一台电池模拟器,不但以模拟电池给给逆变器供电,同时也可以满足储能变流器(PCS)、各类储能设备以及OBC/BOBC的测试需求。
  • IT-M3900C同时内置了标准汽车功率网用电压曲线,包括LV123/LV148等新能源汽车法规测试,可应用于诸多汽车电器特性测试,无需用户再额外购买软件。


电池模拟功能

IT-M3900C系列因其独特的双向设计,以及可变的输出阻抗,通过面板就可以设置电池的电压,容量,内阻,SOC的方式快速定义电池模型,以模拟电池的充、放电特性,协助进行其他各项测试。同时,用户也可以通过选配ITECH专业的BSS2000电池模拟软件,可以自行设定电池组常用参数快速建立电池特性曲线,也可以设定电池的初始容量,从而验证产品在电池不同状态下的特性。同时,B S S 2 0 0 0 支持用户导入matlab电池模型或通过csv文件导入实际的电池充放电曲线,更加真实。


太阳能电池阵列模拟

IT-M3900C SAS内建最大功率点追踪(MPPT)机制,提供太阳能光伏曲线模拟功能,用于光伏数组/模块/电池的最大功率点追踪测试。用户也可以选配SAS1000太阳能电池矩阵仿真软件,可以精确地仿真太阳电池矩阵的I-V曲线,内建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 的SAS 模型,用户简单设定参数后,即可模拟I-V曲线输出并生成报表,用于测试光伏逆变器的静态和动态最大功率追踪效能。用户还可以编辑任何屏蔽最多可达4096个点的I-V曲线实现动态云遮效果,或存储100条不同光照、温度下的I-V曲线于内存,并设定每条曲线执行时间及执行顺序,以此来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。


内置多种标准汽车测试曲线

汽车电子设备在汽车启动和运行过程中可能经常遇到电源瞬变的干扰,为确保被测件能够经受得住这些实际瞬变,用户需要在测试过程中仿真最坏情况功率瞬变条件。根据行业的相关标准,IT-M3900C除了内置DIN40839、ISO-16750-2、SAEJ1113-11、LV124 和ISO21848等标准汽车功率网用电压曲线之外,还应对新能源汽车的测试,内置了LV123、LV148等标准。用户可直接从面板调取对相关的汽车电子产品进行性能测试,无需用户再编程或是额外购买测试软件,相较于其他竞争产品,省力又省钱。


产品功能与优势

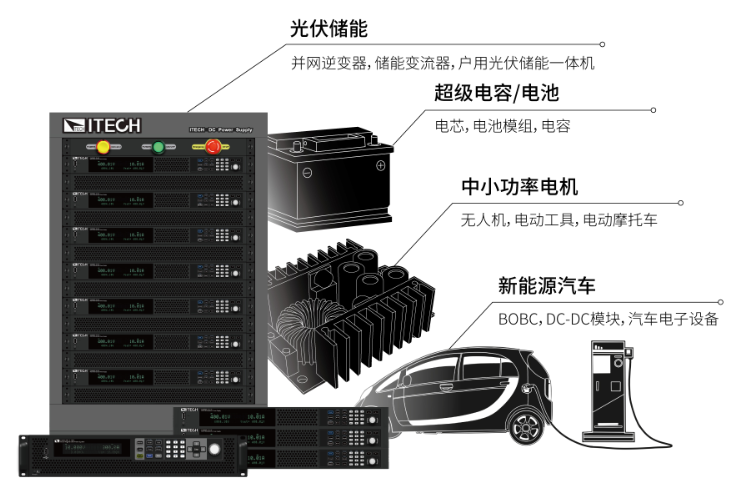

应用领域

♦ 光伏储能:并网逆变器,储能变流器,户用光伏储能一体机

 新能源汽车:BOBC,DC-DC模块,汽车电子设备

 中小功率电机:无人机电机,电动工具电机,电动摩托车电机

 超级电容/电池:电芯,电池模组,电容
