恩智 N92000系列多通道可编程恒流源
  • 恩智 N92000系列多通道可编程恒流源
  • 型号:恩智N92000
  • 品牌: 常州同惠
服务热线:18191064665

LED矩阵、大规模LED应用场景而开发设计的多通道可编程恒流源


N92000是专为LED矩阵、大规模LED应用场景而开发设计的多通道可编程恒流源。N92000采用模块化设计架构,单机528通道,输出模式具有恒电流模式和恒流瞬态模式,脉冲频率范围1Hz-20kHz,占空比可设范围3%~97%,配置耐高温转接线束及端口,方便LED批量高温老化测试应用。N92000有LAN和RS485两种通讯接口,上位机软件界面简洁易操作,同时支持多种架构的二次开发,方便用于系统集成。

型号通道数电压电流功率精度分辨率通讯接口尺寸
N92264-
50-M150
26450V0.15A8W电压1%+0.1V
/电流0.1%+0.3mA
0.1V
/0.1mA
LAN/RS4854U
N92528-
50-M150
52850V0.15A8W电压1%+0.1V
/电流0.1%+0.3mA
0.1V
/0.1mA
LAN/RS4858U

产品特点


      ■  采用模块化架构,维护方便

      ■  超高集成度,单台机器528通道

      ■  电流量程:0mA-150mA

      ■  恒流电流精度:0.1%±0.3mA

      ■  电流分辨率:0.1mA

      ■  脉冲电流精度:0.5%±1mA
      ■  电流脉冲范围:1Hz-20kHz
      ■  电流占空比范围:3%-97%
      ■  标准机箱,单机19英寸4U /19英寸8U

      ■  以太网通讯,响应速度快

      ■  OFF模式下,输出电流为0A

      ■  ON-OFF时间间隔:0.1-999999.9s

      ■  8英寸高清触摸大屏,信息丰富,操作简单

      ■  全方位保护,保证仪器与被测试产品安全

      ■  丰富的编程实例使二次开发更加便捷

      ■  智能风扇,低噪音运行


功能与优势

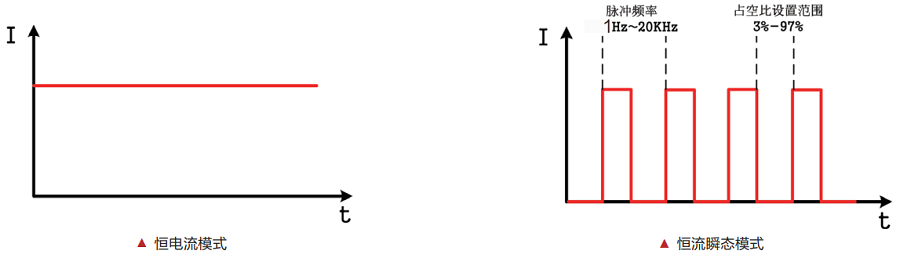

工作模式

       市面上LED驱动电路分为恒流驱动型和恒流脉冲驱动型,恒流驱动电路相较恒压驱动更加符合LED的特性而被大量使用,近年来开始大力发展恒流脉冲驱动型LED电源。当LED采用脉冲电流驱动时,有两个重要的指标需要考虑:其一是安全最大峰值电流与占空比的关系;其二是在不同脉冲电流大小驱动条件下,LED的长期光效能。

        N92000采用恒电流和恒流瞬态两种工作模式,这两种方式为最常见的LED供电模式,为LED研发、生产、测试提供最接近实际的测试电源。


大尺寸高清触摸屏

       N92000采用8寸高清触控彩色显示屏,标配统一设定、电压设定、电流设定、通道查看、阶梯模式、间歇模式、记忆加载、系统配置模块,所有参数可直接在触控屏上设置,所有通道ON/OFF在触控屏上完成。

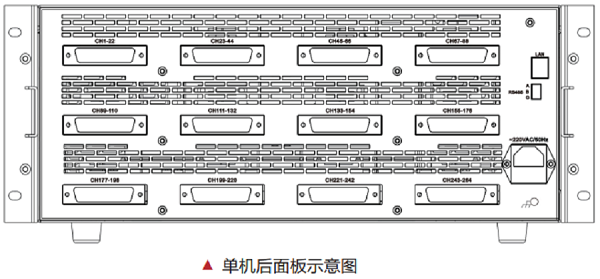

模块化设计,扩展、维修简单
       N92000采用模块化设计,单机12/24个输出接口,每个接口22个独立控制并且隔离的通道,通过定制接线接头适应不同测试接口类型可大幅提高仪器使用效率,极大减少传统测试设备接线带来的繁琐工作。

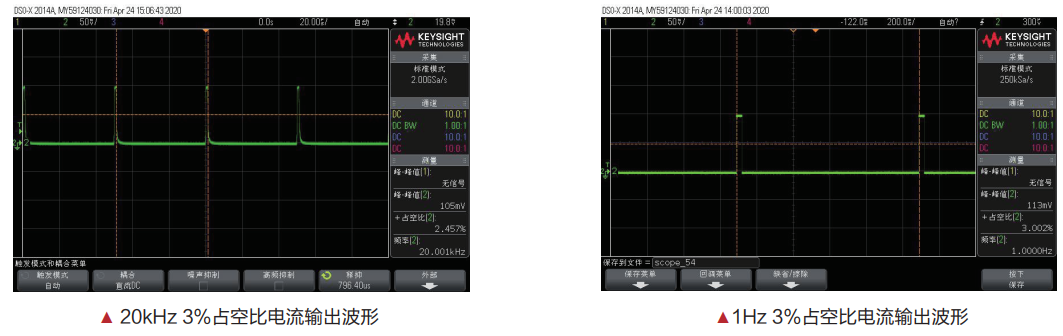

信号质量稳定,输出精度高
      恒电流和恒流瞬态两种工作模式。产品采用高精密电路设计,电流输出精度高,一致性好,产品长时间运行稳定可靠。恒流瞬态模式下占空比可设定范围3%-97%、脉冲频率范围1Hz-20kHz,基本覆盖市面上所有LED类型的脉冲电流范围。

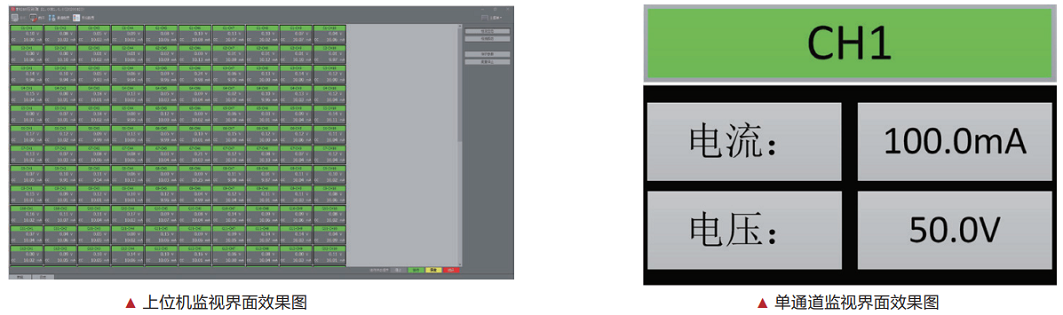

直观的回显界面,老化测试过程更直观



N92000可通过上位机集中控制,单通道可独立编程输出。上位机采用类office开发风格,操作界面友好,能实时监视各个通道电压电流值。脉冲输出设置通过“波形控制”界面,通道参数进行自定义设置,如电流幅值,周期,占空比等参数设置。用户可以直接右键某个通道,对这个通道进行各种操作,如恒流启动、脉冲启动、保护参数设置、停止等。

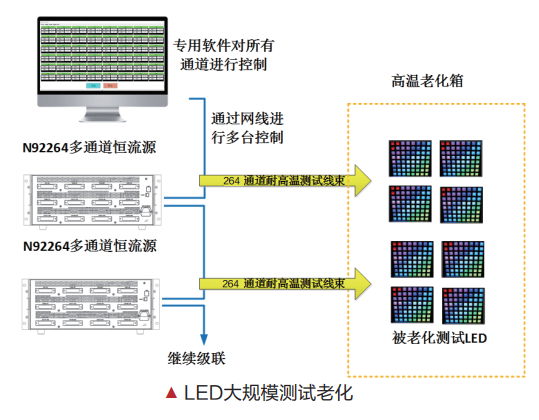

应用---LED大规模老化测试

       N92000支持多台级联使用,通过N92000的网口和网线连接设备后,所有通道可以统一在上位机软件中进行操作。界面显示每个通道的数据回显,可通过选择多个通道同时设置启动和停止,通道之间的参数设置互不影响。

N92000可广泛应用在LED大规模老化的应用场合,N92000开放的编程接口支持用户进行二次开发,可将仪器整合进用户的自动测试系统。用户可按组进行独立控制,同时老化不同规格产品。
