简介
R&S®NGU源测量单元 (SMU) 具备高精度和快速
负载恢复时间，非常适用于严苛应用。特殊的
电流表设计可用于同时精确测量从纳安到安培的耗用电流，无需进行多次测量。借助快速恢复功能，仪器能够应对快速负载变化，例如移动通信设备从睡眠模式切换为发射模式时。高速数据采集功能支持以 2 μs 分辨率检测每个细节。R&S®NGU源测量单元采用双象限或四象限架构，可以用作源端和吸收端以模拟电池和负载。

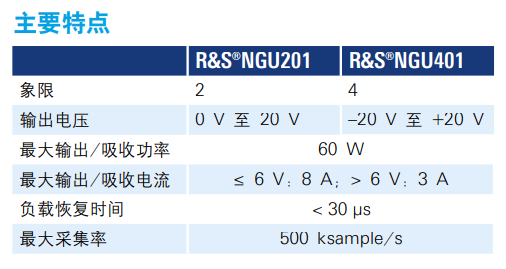

双象限 R&S®NGU201 和四象限 R&S®NGU401 可分别提供高达 60 W 的输出功率和吸收功率。通道采用浮地、电位隔离以及过载和短路保护。
R&S®NGU 源测量单元支持六种电流测量范围，测量电压、电流和功率时分辨率可达 6 ½ 位，非常适用于测量功耗极低、工作电流以安培计的设备的特性。采用反馈放大器技术的电流表能够提高精度，并将灵敏度提升到纳安范围。
采集率高达500000 samples/s，即使是快速电压或电流变化也能迅速捕获。
即使在严苛的负载变化情况下，仪器也能实现不到30 µs的快速负载恢复时间和最小过冲。
输出级采用线性设计，因此 R&S®NGU源测量单元能够用作源端和吸收端，且具有最小残余纹波和噪声。
双象限 R&S®NGU201 源测量单元是无线通信测试仪器系列的新产品，主要用于为低功耗蓝牙设备 (Bluetooth® LE)
等睡眠电流极低的被测设备供电。
仪器的输出阻抗可调，并且能够快速调节阻抗，非常适用于给使用电池的设备供电。可选的电池模拟功能提供相应测试条件以模拟实际的电池使用情况。仪器具备可选的电压表输入，因此在很多应用中无需额外使用数字
万用表。
四象限 R&S®NGU401 源测量单元是专业的半导体测试设
备，可用于涉及许多不同行业和被测设备的通用应用。仪器可用作双极
电源或双极电子负载。例如，借助调制输入端以连接任意发生器，仪器还可用作交流电源。
