Main Products
■ 简易的可操作性
■ 6种测试项目或组合，9个测试存储区
■ 接触检查功能（TH9302C、TH9302D）
■ RS-232C界面作为标准
■ 继电器输入输出HANDLER接口，支持PLC
■ 外部控制接口，支持同步或远程控制
■ 电压上升时间：0.1s-999.9s
■ 测试等待时间：0.1s-999.9s

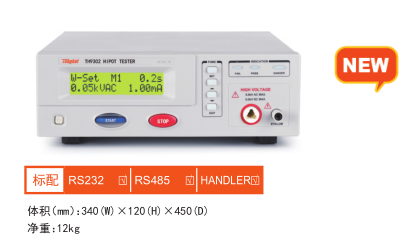

产品型号 | TH9302 | TH9302C | TH9302B | TH9302D | ||||||
耐压测试 | ||||||||||
电压输出 |
AC | 电压范围 | 0.10kV—5.00kV | |||||||
电压波形 | 正弦波 | |||||||||
失真度 | <3％ | |||||||||
工作频率 | 50、60Hz可选 | |||||||||
频率精度 | ±1% | |||||||||
输出功率 | 60VA（5.00kV/12mA） | |||||||||
电压调整率 | ±（2.0%+50V)（额定功率） | |||||||||
DC | 电压范围 | 0.10kV—6.00kV | ------ | |||||||
信号源频率 | 600Hz | ------ | ||||||||
输出功率 | 25VA（5.00kV/5mA） | ------ | ||||||||
电压调整率 | ±（2.0%+100V)（额定功率） | ------ | ||||||||
电压分辨率 | 10V | |||||||||
电压精度 | ±(2.0%设定+20V) | |||||||||
电压产生方式 | DDS信号源加AB类功放 | |||||||||
电流测试 |
AC | 电流范围 | 0.01mA–10mA | |||||||
短路电流 （瞬间） | >20mA(设定输出电压>500V) | |||||||||
电流分辨率 | 0.01mA | |||||||||
电流精度 | ±(2%读数+2个字) | |||||||||
实际电流 | OFF-0.01mA-10mA | |||||||||
DC | 电流范围 | 1mA–5.00mA | ------ | |||||||
电流精度 | ±(2.0%读数+2个字) | ------ | ||||||||
放电功能 | 测试结束后自动放电DCW） | ------ | ||||||||
绝缘电阻测试 | ||||||||||
输出电压 | 0.10V–1.00kV | ------ | ||||||||
电压分辨率 | 10V | ------ | ||||||||
电压精度 | ±(2.0%读数+10V) | ------ | ||||||||
最大输出电流 | 5mA | ------ | ||||||||
输出瞬间短路电流 | >10mA(设定输出电压>500V) | ------ | ||||||||
负载调整率 | ≤1％（额定功率） | ------ | ||||||||
电阻测量范围 | 0.02MΩ–10GΩ | ------ | ||||||||
电阻显示量程 (1000V) | 5mA 0.2MΩ-1MΩ 1mA 1MΩ-10MΩ 100uA 10MΩ-100MΩ 10uA 100MΩ-1GΩ 1uA 1GΩ-10GΩ | ------ | ||||||||
------ | ||||||||||
------ | ||||||||||
------ | ||||||||||
------ | ||||||||||
电阻测量准确度 | ≥500V 1MΩ–1GΩ±(5%读数+5个字) 1GΩ–10GΩ±(10%读数+5个字) <500V 0.1MΩ–1GΩ±(10%读数+5个字) 1GΩ–10GΩ仅供参考无精度要求。 |
------ | ||||||||
电流测量准确度 | ±(2%读数+2个字) | ------ | ||||||||
电弧侦测 | ||||||||||
测量范围 | AC | 1mA–20mA | ||||||||
DC | 1mA–20mA | ------ | ||||||||
比较器 | ||||||||||
判别方式 | 窗口比较方式（条件I下<I上） | |||||||||
I下ON：当I下<Ix<I上，PASS； | ||||||||||
当Ix≤I下或Ix≥I上，FAIL | ||||||||||
I下OFF：当Ix<I上，PASS； | ||||||||||
当Ix≥I上，FAIL | ||||||||||
绝缘电阻判别方式同上 | ||||||||||
电流上限设置I上 | AC | 0.01mA–10mA | ||||||||
DC | 1uA–5mA | ------ | ||||||||
电流下限设置I下 (LOWEROFF) | AC | 0.01mA–10mA | ||||||||
DC | 1uA–5mA | ------ | ||||||||
电阻上限设置 | OFF，1MΩ-10GΩ | ------ | ||||||||
电阻下限设置 | 0.1MΩ–10GΩ | ------ | ||||||||
判别输出 | PASS/FAIL LCD及LED分别显示,声音报警 | |||||||||
其他功能 | ||||||||||
后面板输出孔 | ------ | 有 | ------ | 有 | ||||||
接触检查 | ------ | 支持 | ------ | 支持 | ||||||
参数设定 | ||||||||||
电压上升时间 | 0.1s–999.9s | |||||||||
测试时间设定 | 0.3s–999.9s（在TIMER ON时） | |||||||||
时间准确度 | ±（0.2%设定值±0.1s） | |||||||||
测量功能 | ||||||||||
键盘锁 | 防止意外修改测试条件，或禁止测试条件被修改 | |||||||||
电流超量程判断 | 硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤 | |||||||||
ARC电弧侦测 | 采样电流的突变信号，判断回路潜在的隐患及大概的规模 | |||||||||
高压指示 | 窗口指示和LED灯指示 | |||||||||
存储与接口 | ||||||||||
文件编程和存储 | 可编程9个测试文件 | |||||||||
USB接口 | 无 | |||||||||
开机参数保存 | 设定参数保存为默认参数，下次开机可以自动恢复 | |||||||||
控制接口 | HANDLER | |||||||||
通讯接口 | RS232C，RS485 | |||||||||
一般技术指标 | ||||||||||
工作温度、湿度 | 0℃－40℃,≤80%RH | |||||||||
100V-121V，198V-242V,47.5-63Hz | ||||||||||
功耗 | ≤300VA | |||||||||
外形体积 | 340mm×120mm×450mm | |||||||||
重量 | 约12kg | |||||||||
