高压单端探头通常用于测量低于 40 kV 以地参考的信号。但是，某些单端探头设计用于隔离或浮动输入的仪器，进行非以地参考的测量。用户应选择较低输入电容指标 (< 4 pF) 的探头以更大程度降低探头对电路的负载影响，因为输入电容较低的探头能在更高频率上提供更高的输入阻抗。

泰克高压探头解决方案提供：

• 带宽高至 800 MHz
• 优良的探头负载影响，输入电容仅为 1.8 pF

• 全面的探头附件

P5100A
直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
100X，带表头编码
UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
7 ~ 30 pF 补偿范围

TPP0850
直流至 800 MHz
2500 V峰值，1000 VRMS CAT II
50X，带表头编码
设计适用于 MSO/DPO5000 和 MSO/DPO4000B 系列示波器

P5122
用于 TPS2000 和 THS3000 系列示波器
直流至 200 MHz
直流耦合时为 1000 VRMS CAT II*1
可浮动到 600 VRMS CAT II
100X IEC61010-031

P5150
    用于 TPS2000 和 THS3000 系列示波器
    直流至 500 MHz
    2500 V峰值，1000 VRMS CAT II
    可浮动到 600 VRMS CAT II 或 300 VRMS CAT III
    用于波纹测量的首选探头
    50X
    10 ~ 25 pF 补偿范围
    UL61010B-2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031

P6015A
    高压 – 20 kV DC/40 kV 峰值（100 ms 脉冲宽度）
    高带宽 – 直流至 75 MHz
    硅树脂介电质
    选配 1000X 带表头编码
    大补偿范围（7 ~ 49 pF）
    大容量多功能地导线和鳄鱼夹

应用
    电源设计
    设计电机拖动
    电子镇流器
    功率半导体
    开关模式控制
    UPS 系统
    功率整流器 *1

*1P5122 探头不得在 TPS2000 系列示波器上对直流偏置超过 300 V 的信号进行交流耦合测量。测量高压直流电源的波纹时推荐使用 P5150 探头。

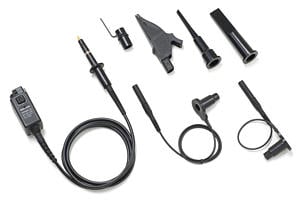

P5100A 高压探头

    P5100A 为具有低输入电容的高频应用高压探头 (2.5 kV)。探头进行补偿后可用于标称输入电容为 7-30 pF 的插件和示波器。多种螺接附件可以方便连接测试中的设备。

TPP0850 高压探头

 TPP0850 为高压信号（高达 2500 Vp-p）提供业内高带宽探头 (800 MHz)。这是测试功率半导体和开关电源的理想带宽，仍通过提高切换速度来将功率损耗降至更低，从而需要上升时间更快、带宽更高且电压更高的探头。TTPP0850 满足这一需要并可与在 1200 VRMS 下（高于标准通用探头的电压工作范围）工作的晶体管开关电路配合使用。其还适用于需要更快上升时间的新兴电源应用。

P5150 和 P5122 IsolatedChannel™ 应用

    在许多应用中，能够将测量与接地隔离，以及在通道之间隔离公共电压，都非常重要。P5150 或 P5122 与 TPS2000 和 THS3000 系列数字存储示波器配合使用，既能实现测量与接地之间的隔离，又能实现通道之间的完全隔离。测量高压直流电源的波纹时推荐使用 P5150 探头。P5122 探头不得在 TPS2000 系列示波器上对直流偏置超过 300 V 的信号进行交流耦合测量。

P6015A 高压探头

对于 2.5 kV 以上大容量、高性能的电压测量，您可以测量高达 20 kVRMS 的直流电压，以及高达 40 kV 的脉冲电压（峰值，100 ms 脉冲宽度）。75 MHz 的带宽可以让您捕捉快速高压信号。
P6015A 使用的介电质为环保型硅化物，无需重新填充。更多功能包括：它具有 7-49 pF 的补偿范围、适用于相邻放大器输入的小型补偿盒、以及适用于大多数泰克数字示波器的表头。使用表头以后，显示的电压幅值即为实际信号值，无须再通过系数 1000 进行折算。

注意：如果使用非 Tektronix 数字示波器的表头版本，可能会导致表头显示出错。
