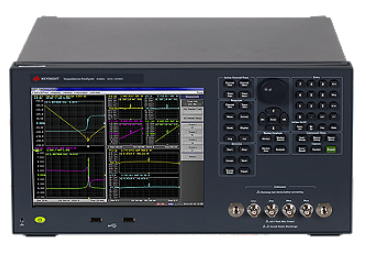

E4990A 阻抗分析仪具有 20 Hz 至 120 MHz 的频率范围，可在宽阻抗范围内提供出色的 0 045%（典型值）基本精度，并且内置 40 V 直流偏置源。等效电路分析功能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。
主要特点
5 种频率选件；20 Hz 至 10/20/30/50/120 MHz，可升级±0.08%（±0.045% 典型值）基本阻抗测量精度
25 mΩ 至 40 MΩ 宽阻抗测量范围（10% 测量精度范围）
测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、复数 Z、复数 Y、Vac、Iac、Vdc、Idc
内置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA
加快测量速度选件（选件 001。仅适用于 10M/20M/30M/50M 选件）
10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线
数据分析功能：等效电路分析、极限线测试
技术参数
测量参数 阻抗参数： |Z|、θz、|Y|、θy、Cp、Cs、Lp、Ls、Rp、Rs、D、Q、R、X、G、B、复数 Z、复数 Y 电平监测 Vac、Iac、Vdc、Idc 测量端子 配置四端子对配置 连接器类型 四个 BNC ( 阴头 ) 连接器。 选件 120: 利用 Keysight 42942A 端接适配器 (7 毫米端口 ) 或 42941A 阻抗探头 (SMA ( 阴头 ) 端口 ) 可转换为单端口端子。信号源特征 频率 范围20 Hz 至 120 MHz ( 选件 120)
20 Hz 至 50 MHz ( 选件 050)
20 Hz 至 30 MHz ( 选件 030)
20 Hz 至 20 MHz ( 选件 020)
20 Hz 至 10 MHz ( 选件 010) 分辨率1 mHz精度 不使用选件 1E5 7 ppm ± 1 mHz 7 ppm ± 1 mHz ( 在 5 至 40°C 温度范围内 , 典型值 ) 使用选件 1E5 1 ppm ± 1 mHz ( 在 5 至 40°C 温度范围内 )稳定度 使用选件 1E5 ±0.5 ppm ( 在 5 至 40°C 温度范围内 , 典型值 ) ±0.5 ppm/ 年 ( 典型值 )
