  • PW3390功率分析仪
  • 型号:PW3390
  • 品牌:
服务热线:18191064665
PW3390功率分析仪(图1)

测量马达、变频器的功率转换效率的功率分析

● 实现高级别的功率基本精度±0.04%rdg.±0.05%f.s.
● 200kHz的测量频带,高频也很稳定的振幅和相位精度
● 实现机身小型/轻巧化,满足现场和研究室的高精度测量
● 50ms高精度高速运算过渡状态的功率,同时并行运算谐波分析、瞬态波形、干扰分析和效率损耗等其他所有项目
● 多个系统的同时测量中可最多采集8台同步的数据
● 使用钳形电流传感器进行简单的功率测量

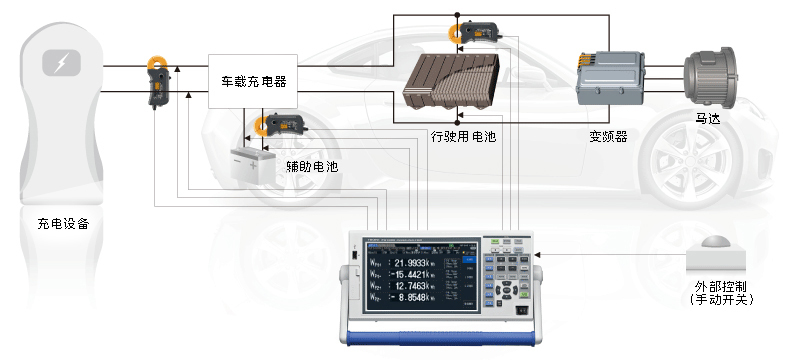

● 新燃油效率标准WLTP的电流、功率平衡测量

具体型号
PW3390-01
PW3390-02(D/A输出)
PW3390-03(D/A输出、马达分析)

测量线路单相2线, 单相3线, 三相3线, 三相4线, 电压4ch, 电流4ch, 通道之间绝缘
基本测量项目频率、电压有效值、电压平均值整流有效值换算值、电压交流成分、电压单纯平均值、电压基波成分、电压波峰+、电压波峰-、电压总谐波畸变率、电压纹波率、电压不平衡率、电流有效值、电流平均值整流有效值换算值、电流交流成分、电流单纯平均值、电流基波成分、电流波峰+、电流波峰-、电流总谐波畸变率、电流纹波率、电流不平衡率、有功功率、视在功率、无功功率、功率因数、电压相位角、电流相位角、功率相位角、正方向电流量、负方向电流量、正负方向电流量总和、正方向电能、负方向电能、正负方向电能和、效率、损耗电流累积、有功功率累积

PW3390-03:马达扭矩、转数、马达功率、转差率
谐波测量测量通道数:4ch,同步频率范围:0.5 Hz〜5 kHz
分析次数:最大100次
干扰测量运算通道数:1ch(从CH1〜CH4中选择)
最大分析频率:200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz

马达分析
(PW3390-03)

输入通道数:3ch(CH A, CH B, CH Z)
测量项目:电压、扭矩、转数、频率、转差率、马达功率
测量量程电压: 15〜1500 V, 7档量程
电流: 0.1 A〜20 kA (根据所用传感器,量程结构会有变化)
功率 : 1.5000 W〜90.00 MW (根据电压量程/电流量程/测量线路组合来自动决定)
频率 : 0.5 Hz〜5 kHz

基波精度
(45Hz~66Hz)

电压 : ±0.04% rdg. ±0.05% f.s.
电流 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
功率 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
同步频率范围0.5 Hz〜5 kHz
频带DC, 0.5 Hz〜200 kHz
数据更新率50 ms (谐波测量/频率测量 : 45Hz以下时根据频率而定)
显示更新率200 ms (独立于内部数据更新率,波形、FFT根据画面而定)
自动保存功能按各个间隔保存至CF卡( 不能使用U 盘) : OFF, 50 ms〜60 min, 15档切换
接口USB (通讯/存储), LAN, CF卡, RS-232C, 同步控制, 外部控制
电源AC 100〜240 V, 50/60 Hz, 140 VA
体积及重量340 W × 170 H × 156 D mm, 4.6 kg
附件使用说明书×1, 测量指南×1, 电源线×1 , USB电缆 (0.9m) ×1, 输入线标签×2, D-sub用连接器 ×1 (PW3390-02, PW3390-03)
