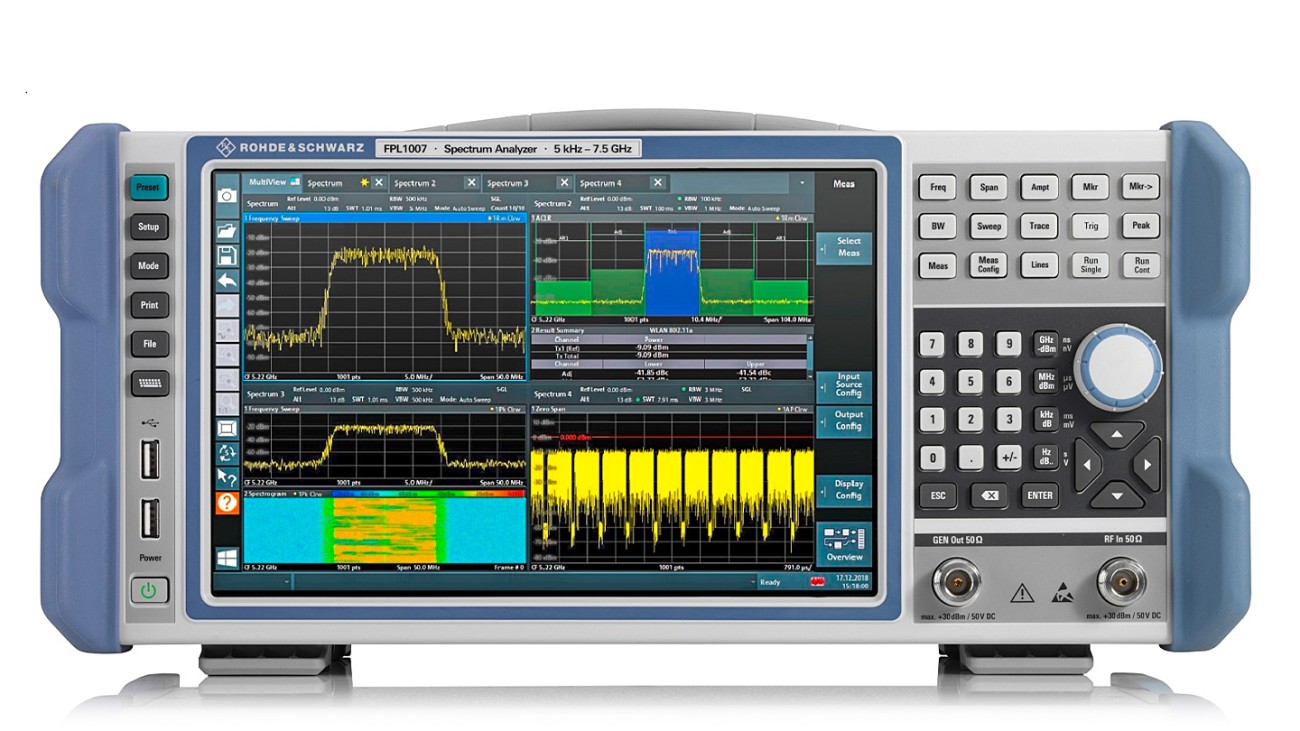

• 在射频实验室，R&S®FPL1000 和示波器或万用表一样不可或缺。它是一款单机可执行多种测量任务的仪器。该仪器不仅支持频谱分析，而且支持结合使用功率探头进行高度精确的功率测量，以及分析模拟和数字调制信号。

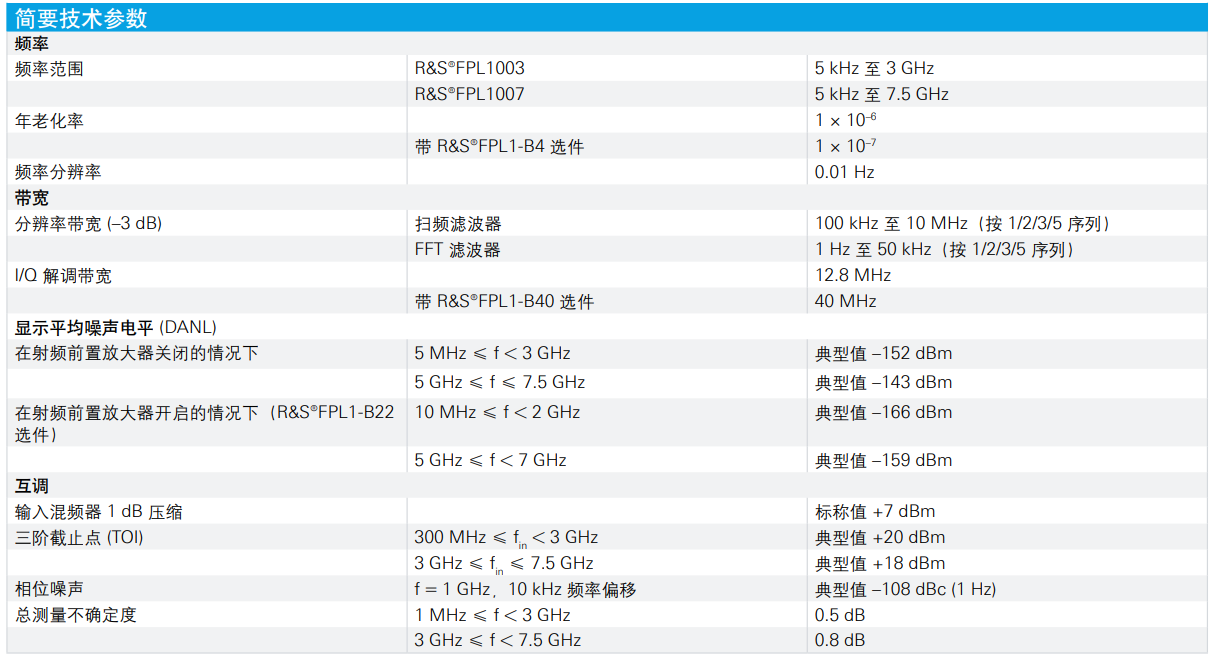

• 频率范围介于 5 kHz 至 26.5GHz

• SSB 相位噪声：1 GHz 载波、10 kHz 偏置时典型值为 –108 dBc (1 Hz)
• 使用前置放大器时的 DANL：10 MHz 至 2 GHz 时典型值为 –166 dBm

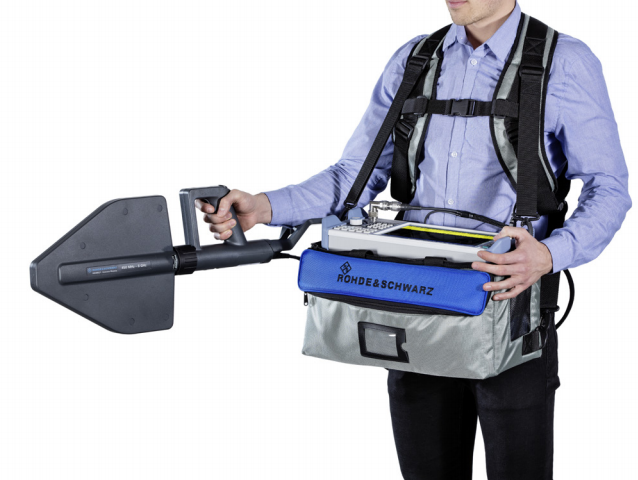

• 轻便小巧
• 40 MHz 分析带宽（选件）
• 内部信号发生器

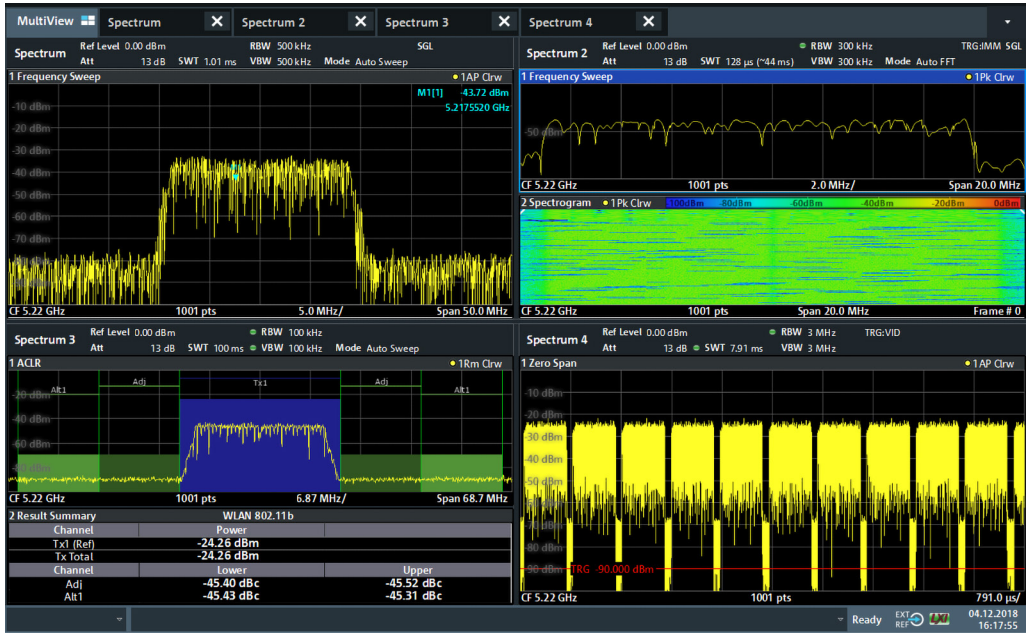

R&S®FPL1000多视图屏幕截图。 序列器可以持续执行频谱测量、相邻信道功率测量、时域测量（zero span）以及瀑布图测量。相关结果将同时清晰地显示。左侧工具栏便于快速访问最常用的菜单功能。可通过顶部选项卡激活不同的测量。

频谱分析

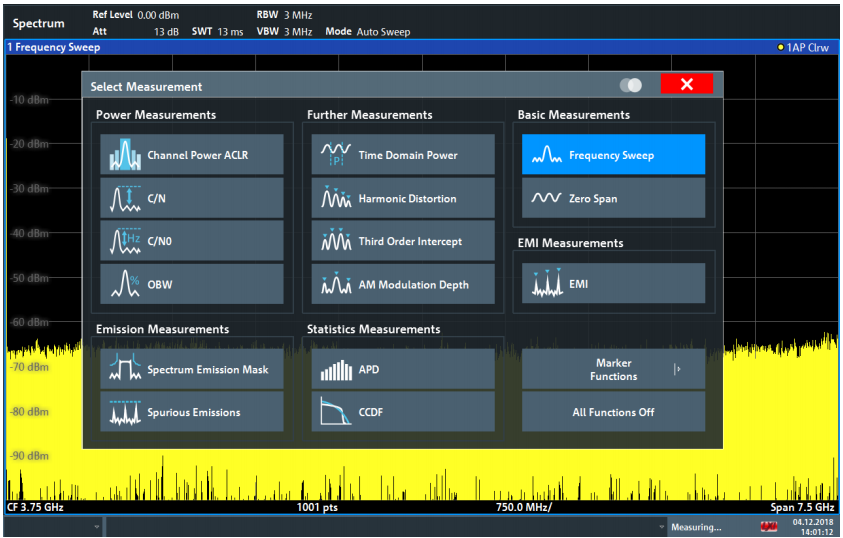

即便采用基本配置，R&S®FPL1000 也是一款不折不扣的多功能仪器。频谱测量的基本配置涵盖：
    ❙ 频谱分析
    ❙ 具有广泛的频谱测量功能，比如信道功率、邻道泄露比 (ACLR)、信噪比、杂散、谐波失真、三阶截止点、AM 调制深度
    ❙ 通用标记功能
基本单元中还包含了部分以往需要付费的选件功能，包括：
    ❙ 瀑布图测量以显示频谱与时间
    ❙ 迹线缩放功能
    ❙ 选通扫频以准确显示脉冲信号
    ❙ 窄带分辨率带宽低至 1 Hz

模拟和数字调制信号分析
合适的测量应用可用于分析模拟和数字调制信号。R&S®FPL1-K7 选件将 R&S®FPL1000 转换为一台可以测 量调幅、调频和调相信号的模拟调制分析仪。

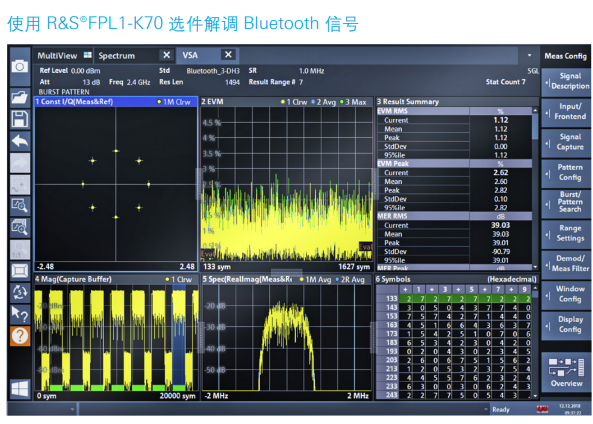

此外，基本单元的 I/Q 分析仪支持以幅度和相位的形式显示 分析带宽范围内的 I 和 Q。I/Q 数据可以导出，以便使用第 三方软件产品作进一步分析。R&S®FPL1-K70 矢量信号分 析选件还可分析数字调制单载波信号。R&S®FPL1-K70M 和 R&S®FPL1-K70P 选件扩展了 R&S®FPL1-K70 选件，可用于 PRBS 数据的误码率多调制分析和测量。

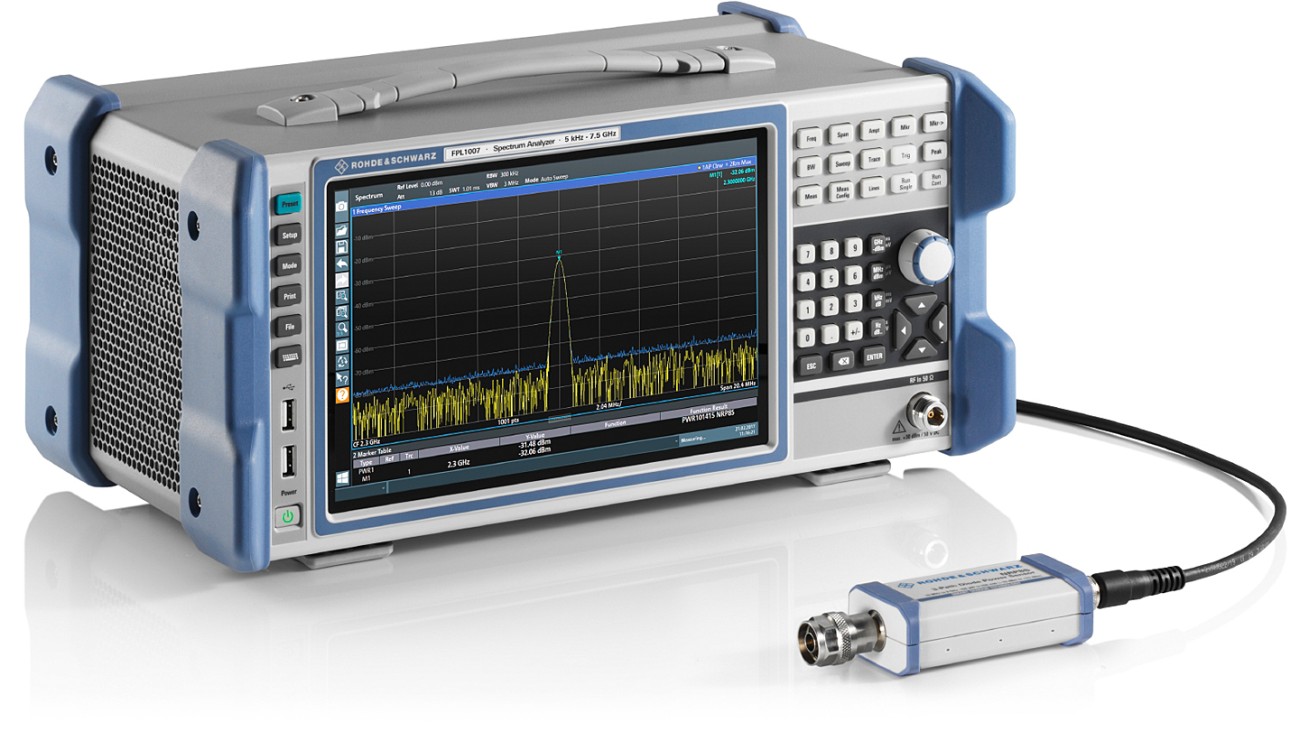

使用功率探头进行功率测量
对于高精度应用，借助 R&S®FPL1-K9 选件可以结合使 用 R&S®FPL1000 与 R&S®NRP 功率探头，测量范围为 –67 dBm 至 +45 dBm，最高频率为 110 GHz。
频谱分析仪以及功率计模式完全并行运行，能够有效地提高 单个仪器的测量效率。

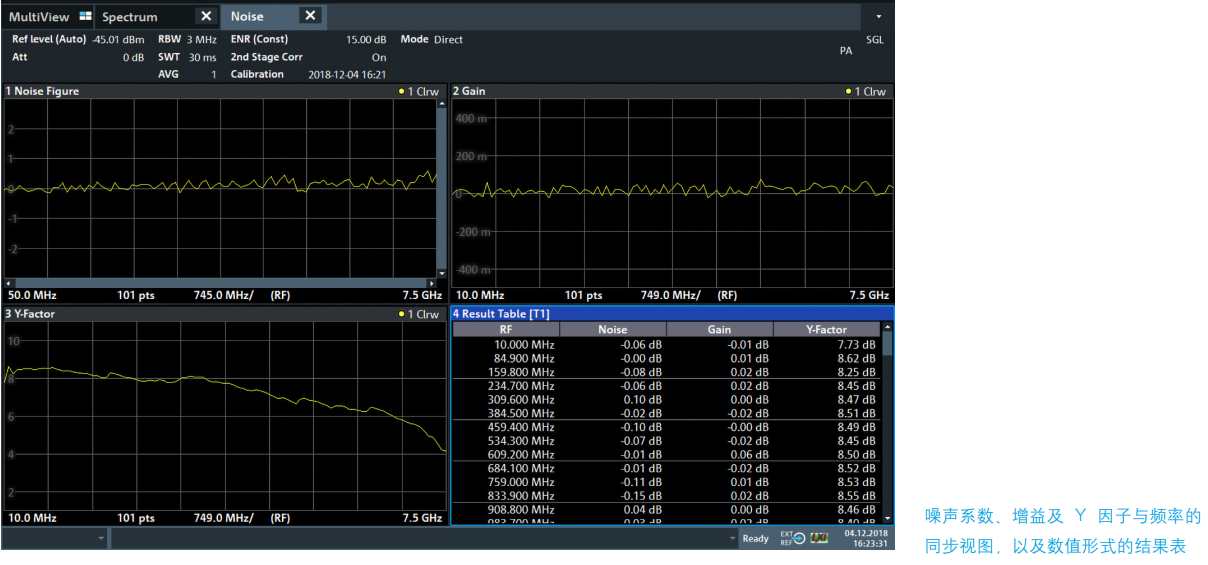

噪声系数及增益测量
对于放大器特性测量，可以使用 R&S®FPL1-K30 选件轻松进行噪声系数及增益测量。这需要使用 R&S®FPL1-B5 附加接口选件，以及具有 28 V 直流电源输入的外部噪声源。通过 Y 因子法，用户能够测量噪声系数和增益，而不考虑仪器本身的噪声系数。
