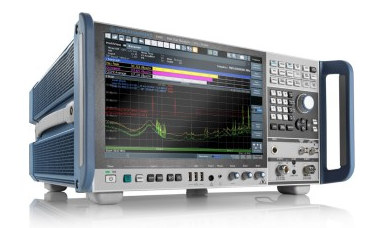

R&S®ESW 是一款具有卓越射频特性的 EMI 测试接收机，具备较高的动态范围以及测量精度。这款测试接收机符合 CISPR、EN、MIL-STD-461、DO-160 以及 FCC 标准，满足严苛的认证测量要求。凭借基于 FFT 的时域扫描，R&S®ESW 几乎能够实时捕获和测量干扰频谱。借助该仪器的实时频谱分析功能以及瀑布图功能，用户能够详细分析干扰信号及其历史记录。多视图模式便于直观显示结果，甚至显示多个操作模式。
主要特点
- 频率范围介于 1 Hz 至 8 GHz、1 Hz 至 26.5 GHz 以及 1 Hz 至 44 GHz
- 符合 CISPR16-1-1、ANSIC63.2、MIL-STD-461 以及 FCC 标准
- 具有无与伦比的动态范围以及精确度，适用于要求严苛的认证测量
- 通过基于 FFT 的时域扫描实现超快速测量
- 使用针对 ISM 频段的可选高通滤波器以及陷波器预选
- EMI 测试接收机和信号与频谱分析仪集于一体
- 借助 80 MHz 带宽和瀑布图功能进行实时频谱分析（R&S®ESW-K55 选件）
- 多视图功能支持在单个屏幕上直观显示多个操作模式
特点和优势
- 符合标准的 EMI 测量
- 认证测量
- 在频谱分析仪模式下执行符合标准的 EMI 测量
- 满足严格要求的射频性能
- 极宽的动态范围
- 低 DANL（f ≤ 1 GHz 时，典型值为 –168 dBm）
- 高 1 dB 压缩点 (+15 dBm)，针对射频前端
- 高三阶截止点 (TOI)（典型值为 +25 dBm）
- 卓越的测量精度（f ≤ 8 GHz 时，为 ±0.37 dB）
- 集成式预选滤波器以及前置放大器
- 标配集成式预选滤波器（21 个滤波器）
- 附加高通滤波器 (2 MHz)，用于抑制交流电源线上的数据载波以及干扰信号
- 陷波器，用于抑制免许可 2.4 GHz 以及 5.8 GHz ISM 频段中的强载波信号
- 通过基于 FFT 的时域扫描实现超快速测量
- 通过准峰值以及 CISPR 平均值加权实时测量传导干扰电平
- 进行实时频谱分析，以便详细调查干扰（使用选件）
- 借助高达 80 MHz 的带宽进行实时测量
- 利用瀑布图无缝显示频谱
- 利用余辉模式（频谱柱状图）清晰鉴别脉冲和连续干扰
- 频率模板触发，以便准确可靠地检测偶发性频谱事件
- 操作方便，直观显示结果
- 直观化扫描表
- 多视图：直观显示多个结果
- 经过优化、基于触摸屏的用户界面，用于快速访问所有功能
- 集成式联机帮助
- 保存结果和仪器设置
- 自动化测试
- 预览测量 – 数据简化 – 最终测量
- R&S®EMC32 EMC 测量软件，用于远程控制测量以及自动化 EMI 测试程序
- 记录测量结果的报告生成器
- 四通道喀呖声率测量
- 符合 CISPR14-1 标准的喀呖声率分析
- 结果记录
- 数据保护和远程控制
- 可移动硬盘驱动器 (HDD)，用于保护测试数据的机密性和安全性
- 通过 GPIB 或 LAN 远程控制
- 针对 LabView、LabWindows/CVI、VXI Plug & Play 的驱动程序
- 免费固件更新，紧跟新发展步伐
