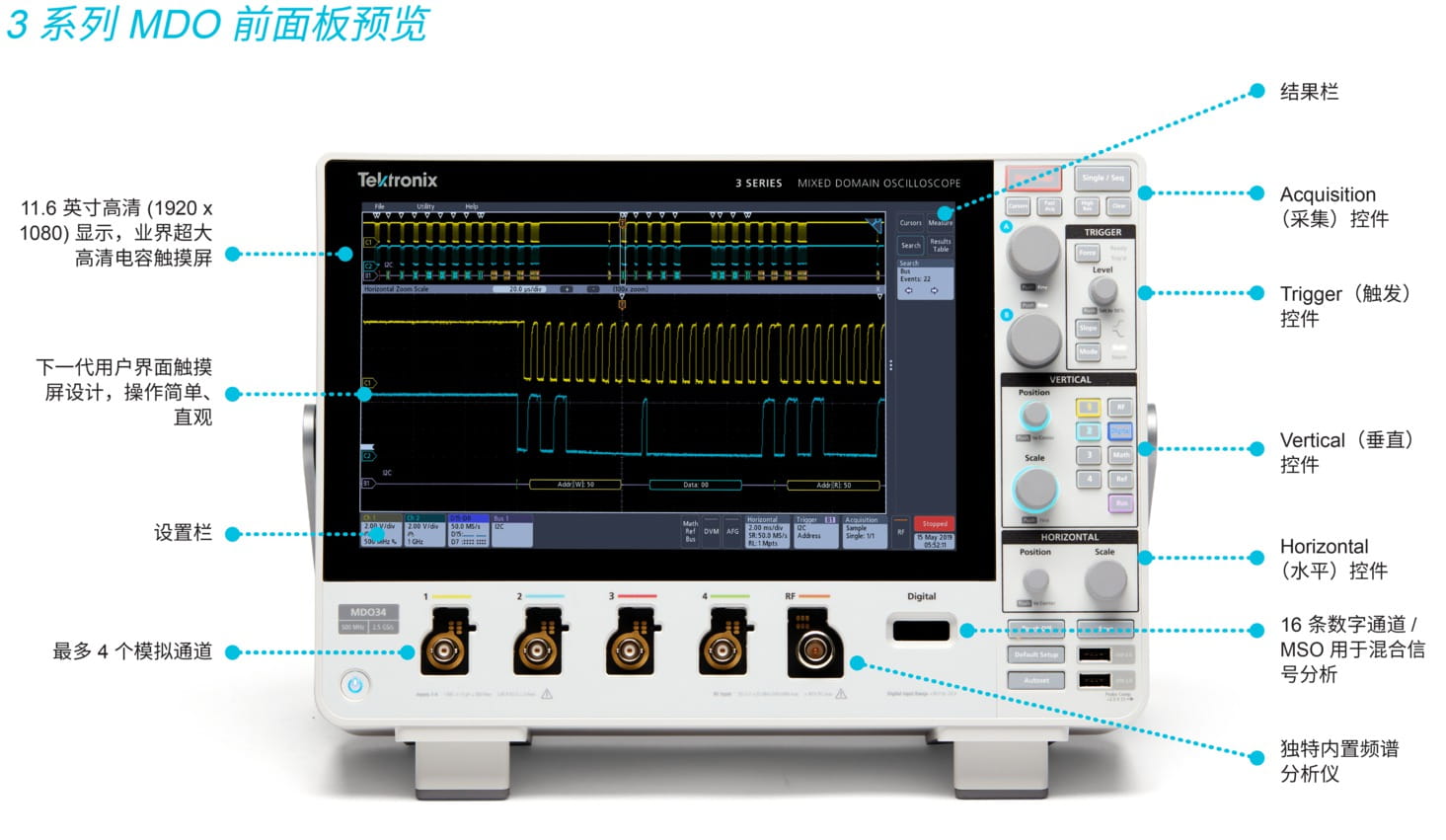

主要性能指标
- 2 条模拟通道和 4 条模拟通道型号
- 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号
- 带宽可以升级 (最高 1 GHz)
- 最高 5 GS/s 采样率
- 所有通道上 10 M 记录长度
- >280,000 wfm/s 最大波形捕获速率
- 标配无源电压探头，3.9 pF 容性负载和 250 MHz 或 500 MHz 或1 GHz模拟带宽
- 频谱分析仪 (选配)
- 频率范围: 9 kHz - 1 GHz (标配)或 3 GHz (选配)
- 超宽捕获带宽，最高可达 3 GHz
- 任意函数发生器 (选配)
- 13 种预先定义的波形类型
- 50 MHz 波形发生
- 128 k 任意波形发生器记录长度
- 250 MS/s 任意波形发生器采样率
- 数字通道 (选配)
- 16 条数字通道
- 所有通道上10 M 记录长度
- 121.2 ps 定时分辨率
- 串行总线解码、触发和搜索(选配)
- 串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准
- 数字电压表/频率计数器 (产品注册后免费)
- 4 位 DC, AC RMS 和 DC+AC RMS 电压测量
- 5 位频率测量
典型应用
- 嵌入式设计和物联网
使用 3 系列 MDO 在混合信号嵌入式系统上执行系统级调试，并支持各种常用的串行总线，包括当今较常用的串行总线技术，迅速发现和解决问题。
- 功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供较广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
- 教育
管理工作台上的多台仪器可能会非常麻烦。3 系列 MDO 体积小(深 5.9 英寸, 149 mm)，在一台仪器中同时融合了模拟测量、数字测量、RF 测量及一台信号源。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。
- 制造测试和调试
规格和空间限制可能会给车间带来巨大影响。3 系列 MDO 把多台仪器集成到一台小型仪器中，竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
- 安装和维护服务
在需要的时间和地点获得适当的仪器至关重要。3 系列 MDO 在一台轻便的 (11.7 磅, 5.3 公斤) 便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能，特别适合空间有限、且需要灵活性的应用。
技术数据
除另行指明外，所有技术数据都是有保障的数据。除另行指明外，所有技术数据均适用于所有型号。
订购信息
使用下述步骤，为测量需求满足相应的仪器和选项。
第 1 步 选择 3 系列 MDO 基本型号
3 系列 MDO 家族
- MDO32
- 混合域示波器，带有两条模拟通道、一个辅助触发输入、一个1 GHz频谱分析仪、一个频谱分析仪输入和一个逻辑分析仪输入
- MDO34
- 混合域示波器，带有 4 条模拟通道、一个1 GHz频谱分析仪、1 个频谱分析仪输入和 1 个逻辑分析仪输入
标配附件
探头
- 1 GHz 型号
- TPP1000，1 GHz 带宽，10X，3.9 pF。每条模拟通道一只无源电压探头
- 100 MHz 和 200 MHz 型号
- TPP0250, 250 MHz 带宽, 10X, 3.9 pF。每条模拟通道一只无源电压探头
- 配备 3-MSO 选项的任何型号
- 一只 P6316 16 通道逻辑探头和附件
附件
- 071-3608-00
- 安装和安全说明，印刷手册（翻译成英语、日语和简体中文）
- 016-2144-xx
- 附件包
- -
- 电源线
- -
- OpenChoice® Desktop 软件可以从下面网址下载www.tek.com/software/downloads。
- -
- 校准证书，可溯源美国国家计量学会和 ISO9001 质量体系认证标准
保修
三年保修，涵盖 3 系列 MDO 仪器上所有部件和人工。一年保修，涵盖随附探头的所有部件和人工。
第 2 步 增加选项，配置 3 系列 MDO
仪器选配
所有 3 系列 MDO 仪器都可以在出厂时预先配置以下选项：
- 3-AFG
- 任意函数发生器，带有 13 种预先定义的波形和任意波形发生功能。
- 3-MSO
- 16 条数字通道；包括 P6316 数字探头和附件。
- 3-SA3
- 频谱分析仪；频率范围从 9 kHz ~ 3 GHz，捕获带宽最高 3 GHz。
- 3-SEC
- 增强了仪器安全性，通过密码保护控制，开启/关闭所有仪器端口和仪器固件更新功能
带宽选件
选择串行分析选项，进而选择当前所需的串行支持。可以以后再购买升级套件，进行升级。
- 3-BW-100
- 100 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪
- 3-BW-200
- 200 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪
- 3-BW-350
- 350 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪
- 3-BW-500
- 500 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪
- 3-BW-1000
- 1 GHz 带宽，用于模拟通道，标配1GHz频谱分析仪
电源线和插头选件
- 选项 A0
- 北美电源插头（115 V，60 Hz）
- 选项 A1
- 欧洲通用电源插头（220 V，50 Hz）
- 选项 A2
- 英国电源插头（240 V，50 Hz）
- 选项 A3
- 澳大利亚电源插头（240 V，50 Hz）
- 选项 A5
- 瑞士电源插头（220 V，50 Hz）
- 选项 A6
- 日本电源插头（100 V、50/60 Hz）
- 选项 A10
- 中国电源插头 (50 Hz)
- 选项 A11
- 印度电源插头 (50 Hz)
- 选项 A12
- 巴西电源插头 (60 Hz)
- 选项 A99
- 无电源线
本地化用户手册和在线帮助
仪器用户界面被本地化成 11 种语言。
每个产品都包括仪器帮助，被本地化成 11 种语言，在网上以 pdf 格式提供。
所有产品都附带英语、日语和简体中文版的安装和安全手册，不包括通过选项 L99 订购的仪器，该选项不包含印刷手册。
