主营产品

I2C，SPI，I3C，RS-232/422/485/UART，SPMI，CAN，CAN-FD，LIN，FlexRay，SENT，PSI5，汽车以太网， MIPI D-PHY，USB 2.0，eUSB2，以太网，音频，MIL-STD-1553，ARINC429，Spacewire，8B/10B，NRZ，Manchester， SVID，MDIO

选配串行一致性测试

以太网，USB 2.0，汽车以太网，工业以太网，MIPI D-PHY1.2

选配内存分析

DDR3 调试、分析和一致性测试

显示器

15.6 英寸 (396 mm) TFT 彩色

高清 (1920 x 1080) 分辨率

容性（多触点）触摸屏

连接能力

USB 主控（7 端口），USB 3.0 设备（1 端口），LAN（10/100/1000 Base-T 以太网），显示器端口，DVI-I，VGA

e*Scope®使用标准网络浏览器，通过网络连接远程查看和控制示波器

保修

1 年（标配）

外观尺寸

309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）宽 x 204 mm（8.0 英寸）深

重量：<12.88 千克（28.4 磅）

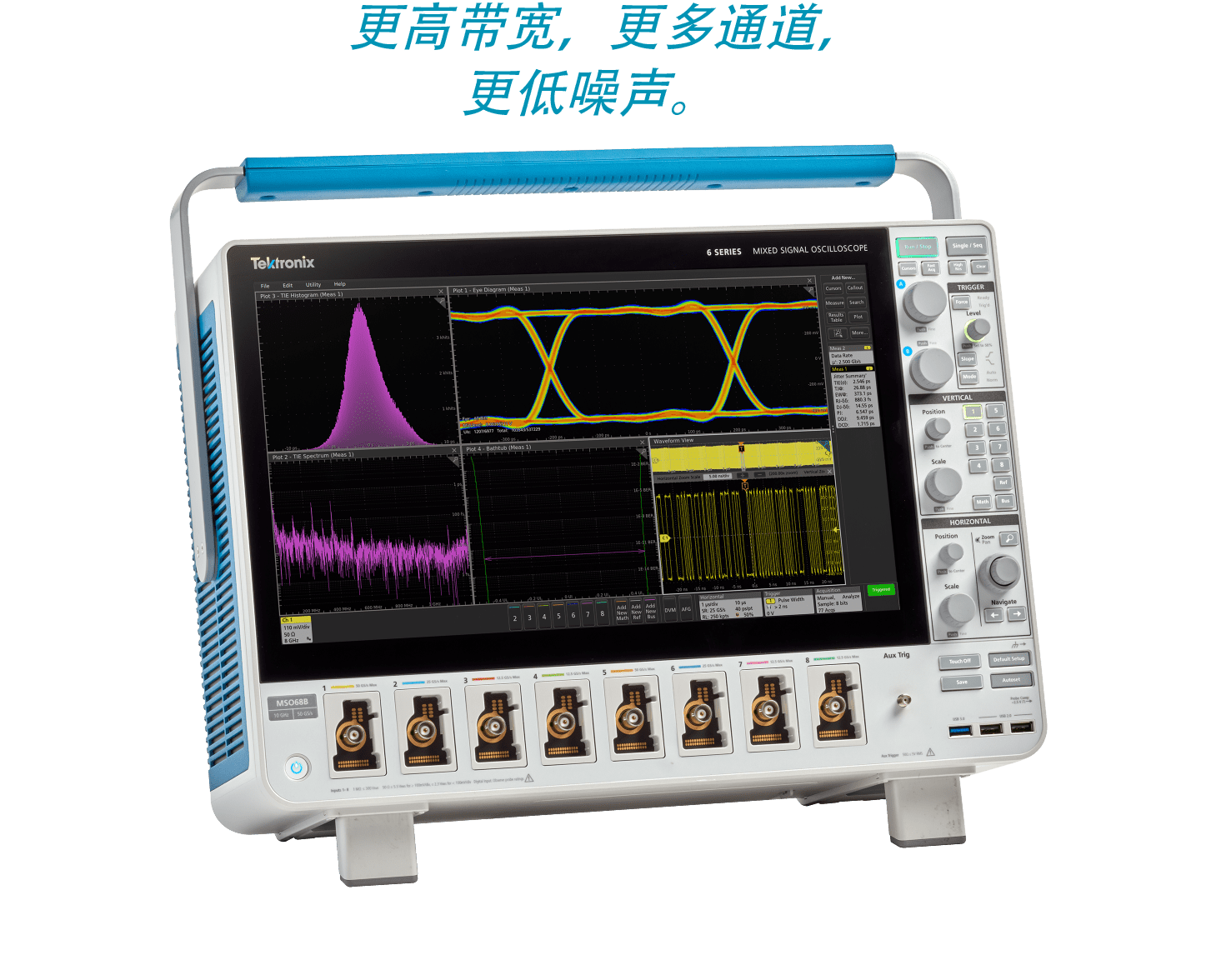

MSO64B	MSO66B	MSO68B
FlexChannel 输入通道数	4	6	8
最大模拟通道数	4	6	8
最大数字通道数（带可选逻辑探头）	32	48	64
带宽（计算的上升时间）	1 GHz (400 ps)、2.5 GHz (160 ps)、4 GHz (100 ps)、6 GHz (66.67 ps)、8 GHz (50 ps)、10 GHz (40 ps)
DC 增益精度	50 Ω：±2.0% 1@ >2 mV/div（2 mV/div（典型值）时为 ±2.0%，1 mV/div（典型值）时为 ±4%） 50 Ω：±1.0% 2@>2 mV/div（2 mV/div（典型值）时为 ±1.0% 满刻度，1 mV/div（典型值）时为 ±2%） 1 MΩ： ±2.0% 1 @>2 mV/div（2 mV/div 时为 ±2%，1 mV/div（典型值）和 500μV/div（典型值）时为 ±2.5%） 1 MΩ：±1.0% 2 满刻度@2 mV/div，（2 mV/div（典型值）时为 ±1.0% 满刻度，1 mV/div 和 500 μV/div（典型值）时为 ±1.25%）
ADC 分辨率	12 位
垂直分辨率	8 位 @ 50 GS/s；2 个通道上 10 GHz 8 位 @ 25 GS/s；4 个通道上 10 GHz 12 位 @ 12.5 GS/s；所有通道上 5 GHz 13 位 @ 6.25 GS/s（高分辨率）；所有通道上 2 GHz 14 位 @ 3.125 GS/s（高分辨率）；所有通道上 1 GHz 15 位 @ 1.25 GS/s（高分辨率）；所有通道上 500 MHz 16 位 @ ≤625 MS/s（高分辨率）；所有通道上 200 MHz
采样率	2 个模拟/数字通道上 50 GS/s（20 ps 分辨率）；4 个模拟/数字通道上 25 GS/s（40 ps 分辨率）；4 个以上模拟/数字通道上 12.5 GS/s（80 ps 分辨率）
记录长度	所有模拟/数字通道上 62.5 M 样点（选配所有模拟/数字通道上 125 M 样点、250 M 样点、500 M 样点和 1 G 样点）
波形捕获速率	>500,000 wfms/s（峰值检测，包络采集模式）， >30,000 波形/秒（所有其他采集模式）
任意波形/函数发生器（可选）	13 种预先定义的波形类型，高达 50 MHz 输出
DVM	4 位 DVM（产品注册后免费）
触发频率计数器	8 位频率计数器（产品注册后免费）

1信号路径校正后立即开始，环境温度每变化 5 °C 增加 2%。

2信号路径校正后立即开始，环境温度每变化 5 °C 增加 1% 满刻度。

订购信息

使用下述步骤，为测量需求满足相应的仪器和选项。

第 1 步

先选择型号。
型号 FlexChannel 通道数量
MSO64B 4
MSO66B 6
MSO68B 8

型号	FlexChannel 通道数量
MSO64B	4
MSO66B	6
MSO68B	8

每个型号包括
每个 FlexChannel 一只 TPP1000 1 GHz 探头
安装和安全手册 (翻译成英语,日语, 简体中文 )
嵌入式帮助
前面保护罩，集成配套包
鼠标
电源线
校准证书，可溯源美国国家计量学会和 ISO9001/ISO17025 质量体系认证标准
一年保修，涵盖仪器上的所有部件和人工。一年保修，涵盖随附探头的所有部件和人工

第 2 步

选择所需的模拟通道带宽，配置示波器
选择串行分析选项，进而选择当前所需的带宽。您可以购买升级选项，以后再升级。
带宽选项带宽
6-BW-1000 1 GHz
6-BW-2500 2.5 GHz
6-BW-4000 4 GHz
6-BW-6000 6 GHz
6-BW-8000 8 GHz
6-BW-10000 10 GHz
注：对 4、6、8 或 10 GHz 带宽的仪器，可考虑使用 BNC 到 SMA 转接头，优化与示波器的高带宽连接。泰克部件号 103-0503-XX。

带宽选项	带宽
6-BW-1000	1 GHz
6-BW-2500	2.5 GHz
6-BW-4000	4 GHz
6-BW-6000	6 GHz
6-BW-8000	8 GHz
6-BW-10000	10 GHz

第 3 步

增加仪器功能

仪器功能可以在购买仪器时订购，也可以作为升级套件订购。

仪器选项	内置功能
6-RL-1	将记录长度从 62.5 M 样点/通道扩展至 125 M 样点/通道
6-RL-2	将记录长度从 62.5 M 样点/通道扩展至 250 M 样点/通道
6-RL-3	将记录长度从 62.5 M 样点/通道扩展至 500 M 样点/通道
6-RL-4	将记录长度从 62.5 M 样点/通道扩展至 1 G 样点/通道
6-AFG	增加任意波形/函数发生器
6-SEC 1	增加增强安全功能，支持仪器解密及使用密码启用和禁用所有 USB端口和固件升级。
6-WIN	添加使用 Microsoft Windows 10 操作系统许可证的可移动 SSD

1必须在购买仪器时购买这个选项。不能作为升级提供。

第 4 步

增加选配串行总线触发、解码和搜索功能

选择串行分析选项，进而选择当前所需的串行支持。可在以后再购买升级套件，进行升级。

仪器选项	支持的串行总线
6-SRAERO	航空 (MIL-STD-1553, ARINC 429)
6-SRAUDIO	音频 (I2S, LJ, RJ, TDM)
6-SRAUTO	汽车（CAN、CAN FD、LIN、FlexRay 和 CAN 符号解码）
6-SRAUTOEN1	100BASE-T1 汽车以太网串行分析
6-SRAUTOSEN	汽车传感器 (SENT)
6-SRCOMP	计算机 (RS-232/422/485/UART)
6-SRDPHY	MIPI D-PHY （仅 DSI-1、CSI-2 解码和搜索）
6-SREMBD	嵌入式 (I2C, SPI)
6-SRENET	以太网 (10BASE-T, 100BASE-TX)
6-SR8B10B	8B/10B（仅解码和搜索）
6-SRI3C	MIPI I3C（仅 I3C 解码和搜索）
6-SRMANCH	Manchester（仅解码和搜索）
6-SRMDIO	MDIO（仅解码和搜索）
6-SRNRZ	NRZ （仅解码和搜索）
6-SRPM	电源管理 (SPMI)
6-SRPSI5	PSI5（仅解码和搜索）
6-SRSPACEWIRE	Spacewire（仅解码和搜索）
6-SRSVID	SVID（仅解码和搜索）
6-SRUSB2	USB (USB2.0 LS, FS, HS)
6-SREUSB2	eUSB2.0（仅解码和搜索）

差分串行总线？请务必检查差分探头的增加模拟探头和适配器步骤。

添加第三方串行总线解码和分析功能

第三方应用可用，提供在 6 系列 B MSO 上使用的串行总线解码和分析功能。可以从泰克或通过授权经销商直接订购下列泰克部件号。订购的应用软件将由第三方直接发货。使用第三方软件应用需要 Windows 10 SSD（选项 6-WIN）。

Tektronix 部件号	受支持的串行总线
PGY-EMMC	嵌入式多媒体控制器 (eMMC) 内存
PGY-QSPI	四路串行外设接口 (QSPI) - 2 条用于 SPI 的增强型 IO 线
PGY-SDIO	安全数字输入输出 (SDIO)

第 5 步

增加选配串行总线一致性测试

从这些选项中进行选择，进而选择当前所需的串行一致性测试包。可在以后再购买升级套件，进行升级。下表中的所有选项要求选项 6-WIN（使用 Microsoft Windows 10 操作系统的 SSD）。

仪器选项	受支持的串行总线
6-CMAUTOEN	汽车以太网 (100Base-T1, 1000Base-T1) 自动一致性测试解决方案。 1000BASE-T1 要求 ≥2 GHz 带宽
6-CMAUTOEN10	汽车以太网（10BASE-T1S 短距离）自动一致性测试解决方案。
6-AUTOEN-BND	汽车以太网一致性，信号分离，PAM3 分析，100Base-T1 解码软件（要求选项 6-DJA 和 6-WIN）
6-AUTOEN-SS	汽车以太网信号分离
6-CMINDUEN10	工业以太网（10Base-T1L 长距离）自动一致性测试解决方案
6-CMDPHY	MIPI D-DPHY 1.2 自动一致性测试解决方案。
6-CMENET	以太网自动一致性测试解决方案 (10BASE-T/100BASE-T/1000BASE-T)。 1000BASE-T 要求 ≥1 GHz 带宽
6-CMNBASET	2.5 和 5 GBASE-T 以太网自动一致性测试解决方案。推荐 2.5 GHz
6-CMXGBT	10 GBASE-T 以太网自动一致性测试解决方案。推荐 ≥4 GHz
6-CMUSB2	USB2.0 自动一致性测试解决方案。高速 USB 要求 TDSUSBF USB 测试夹具 ≥2 GHz 带宽

第 6 步

增加选配内存分析

仪器选项	高级分析
6-DBDDR3	DDR3 和 LPDDR3 调试和分析
6-CMDDR3	采用 TekExpress 自动化平台的 DDR3 和 LPDDR3 自动一致性测试解决方案。需要选项 6-DBDDR3、6-DJA 和 6-WIN（安装有 Microsoft Windows 10 操作系统的固态硬盘）。测试所有 DDR3 速度时要求 ≥4 GHz，建议采用 8 GHz。

第 7 步

增加选配分析功能

仪器选项	高级分析
6-DBLVDS	TekExpress 自动 LVDS 测试解决方案（需要选项 6-DJA 和 6-WIN）
6-DJA	高级抖动和眼图分析
6-DPM	数字电源管理
6-IMDA 1	逆变器电机驱动器分析
6-IMDA-DQ0 1	用于逆变器电机驱动器分析的 DQ0 特性
6-MTM	模板和极限测试
6-PAM3	PAM3 分析（需要选项 6-DJA 和 6-WIN）
6-PS2 2	电源测量解决方案捆绑套件（6-PWR、THDP0200、TCP0030A、067-1686-XX 相差校正夹具）
6-PWR 3	功率测量和分析
6-SV-BW-1	把 Spectrum View 捕获带宽提高到 2 GHz
6-SV-RFVT	频谱视图射频对时间分析和远程 IQ 数据传送
6-VID	NTSC、PAL 和 SECAM 视频触发

1这个选项不兼容 MSO64B。

2这个选项不兼容选项 6-PWR。

3这个选项不兼容选项 6-PS2。

第 8 步

增加数字探头
每个 FlexChannel 输入可以配置为 8 条数字通道，您只需把一只 TLP058 逻辑探头。
对这台仪器订购增加
MSO64B 1 ~ 4 只 TLP058 探头 8 ~ 32 条数字通道
MSO66B 1 ~ 6 只 TLP058 探头 8 ~ 48 条数字通道
MSO68B 1 ~ 8 只 TLP058 探头 8 ~ 64 条数字通道

对这台仪器	订购	增加
MSO64B	1 ~ 4 只 TLP058 探头	8 ~ 32 条数字通道
MSO66B	1 ~ 6 只 TLP058 探头	8 ~ 48 条数字通道
MSO68B	1 ~ 8 只 TLP058 探头	8 ~ 64 条数字通道

第 9 步

增加模拟探头和转接头

增加额外的推荐探头和转接头

推荐探头/转接头	说明
TAP1500	1.5 GHz TekVPI® 有源单端电压探头，±8 V 输入电压
TAP2500	2.5 GHz TekVPI® 有源单端电压探头，±4 V 输入电压
TAP3500	3.5 GHz TekVPI® 有源单端电压探头，±4 V 输入电压
TAP4000	4 GHz TekVPI® 有源单端电压探头，±4 V 输入电压
TCP0020	20 A AC/DC TekVPI® 电流探头，50 MHz BW
TCP0030A	30 A AC/DC TekVPI 电流探头，120 MHz BW
TCP0150	150 A AC/DC TekVPI® 电流探头，20 MHz BW
TCPA300	100 MHz 电流探头，放大器（需要探头）；推荐使用 TPA-BNC 适配器提供自动标度功能。
TCP312A	DC-100 MHz, AC/DC 电流探头，30 Amp DC
TRCP0300	30 MHz AC 电流探头，250 mA to 300 A
TRCP0600	30 MHz AC 电流探头，500 mA 至 600 A
TRCP3000	16 MHz AC 电流探头，500 mA 至 3000 A
TDP0500	500 MHz TekVPI® 差分电压探头，±42 V 差分输入电压
TDP1000	1 GHz TekVPI® 差分电压探头，±42 V 差分输入电压，
TDP1500	1.5 GHz TekVPI® 差分电压探头， ±8.5 V 差分输入电压
TDP3500	3.5 GHz TekVPI® 差分电压探头，±2 V 差分输入电压
TDP4000	4 GHz TekVPI® 差分电压探头，±2 V 差分输入电压
TDP7704	4 GHz TriMode™ 电压探头
TDP7706	6 GHz TriMode™ 电压探头
TDP7708	8 GHz TriMode™ 电压探头
THDP0100	±6 kV, 100 MHz TekVPI® 高压差分探头
THDP0200	±1.5 kV, 200 MHz TekVPI® 高压差分探头
TMDP0200	±750 V, 200 MHz TekVPI® 高压差分探头
TPR1000	1 GHz，单端 TekVPI® 电源轨探头；含一个 TPR4KIT 附件套件
TPR4000	4 GHz，单端 TekVPI® 电源轨探头；含一个 TPR4KIT 附件套件
TIVH02	隔离探头；200 MHz，±2500 V，TekVPI，3 米电缆
TIVH02L	隔离探头；200 MHz，±2500 V，TekVPI，10 米电缆
TIVH05	隔离探头；500 MHz，±2500 V，TekVPI，3 米电缆
TIVH05L	隔离探头；500 MHz，±2500 V，TekVPI，10 米电缆
TIVH08	隔离探头；800 MHz，±2500 V，TekVPI，3 米电缆
TIVH08L	隔离探头；800 MHz，±2500 V，TekVPI，10 米电缆
TIVM1	隔离探头；1 GHz，±50 V，TekVPI，3 米电缆
TIVM1L	隔离探头；1 GHz，±50 V，TekVPI，10 米电缆
TPP0502	500 MHz，2X TekVPI® 无源电压探头，12.7 pF 输入电容
TPP0850	2.5 kV，800 MHz，50X TekVPI® 无源高压探头
P6015A	20 kV，75 MHz 高压无源探头
TPA-BNC 1	TekVPI® 到 TekProbe™ BNC 转接头
103-0503-xx	BNC 到 SMA 转接头；额定值为 12 GHz
TEK-DPG	TekVPI 相差校正脉冲发生器信号源
067-1686-xx	功率测量相差校正和校准夹具

想要寻找其他探头？查看探头选型工具:www.tek.com/probes。

1推荐将现有 TekProbe 探头连接至 6 系列 MSO 。

第 10 步

增加附件
增加出差或安装附件
选配附件说明
HC5 硬携带箱
RM5 机架安装套件
GPIB 到以太网转接头直接从 ICS Electronics 订购 4865B 型 (GPIB 到以太网到仪器接口)
www.icselect.com/gpib_instrument_intfc.html

选配附件	说明
HC5	硬携带箱
RM5	机架安装套件
GPIB 到以太网转接头	直接从 ICS Electronics 订购 4865B 型 (GPIB 到以太网到仪器接口) www.icselect.com/gpib_instrument_intfc.html

第 11 步

选择电源线选项

电源线选项	描述
A0	北美电源插头 (115 V, 60 Hz)
A1	欧洲通用电源插头 (220 V, 50 Hz)
A2	英国电源插头 (240 V, 50 Hz)
A3	澳大利亚电源插头 (240 V, 50 Hz)
A5	瑞士电源插头 (220 V, 50 Hz)
A6	日本电源插头 (100 V, 50/60 Hz)
A10	中国电源插头 (50 Hz)
A11	印度电源插头 (50 Hz)
A12	巴西电源插头 (60 Hz)
A99	没有电源线

第 12 步

增加延保服务和校准选项

服务选项	描述
T3	三年全面保护计划，包括维修或更换，含磨损、意外损坏、静电放电 (ESD) 或电力过载 (EOS) 。
T5	五年全面保护计划，包括维修或更换，含磨损、意外损坏、静电放电 (ESD) 或电力过载 (EOS) 。
R3	标配保修延长至 3 年。包括部件、人工及中国地区 2 天送达。保证维修时间快于无此服务的客户。所有维修均包括校准和程序升级。轻松方便，一个电话即可启动流程。
R5	把标配保修延长到 5 年。包括部件、人工及中国地区 2 天送达。保证维修时间快于无此服务的客户。所有维修均包括校准和程序升级。轻松方便，一个电话即可启动流程。
C3	三年校准服务。包括相应的可溯源校准或功能检验，适用于推荐校准。包括首次校准外加两年校准服务。
C5	五年校准服务。包括相应的可溯源校准或功能检验，适用于推荐校准。包括首次校准外加四年校准服务。
D1	校准数据报告
D3	三年校准数据报告（要求选项 C3）
D5	五年校准数据报告（要求选项 C5）
