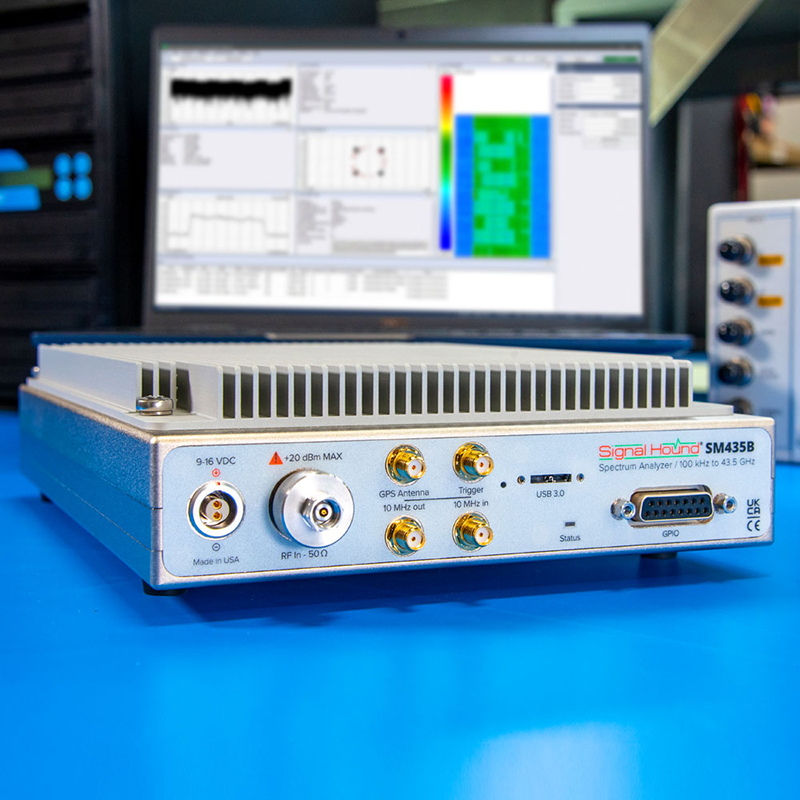

Signalhound  SM435B   100KHz至43.5GHz 实时频谱分析仪和监测接收机模块

频率

l 频率范围：100KHz至43.5GHz

l 实时IQ数据流：

5 kHz 至40 MHz 可选IQ带宽通过USB3.0实时传输到电脑；

SM200B内置缓存可以存储2S时间的160MHz瞬时带宽的IQ数据，然后通过USB3.0传输到电脑。

l 分辨率带宽(RBW)：0.1Hz至10MHz

l 内部时钟精度：GPS驯化OCXO±1.5×10-9每天（-40°C to 65°C ）

扫描速度

Speed               RBW

1THz/sec          1MHz

1THz/sec          100kHz

1THz/sec          30kHz

160GHz/sec     10kHz

18GHz/sec       1kHz

系统噪声系数：12dB（400MHz 至 2.7GHz），

 16dB（2.7GHz至 4.5GHz ）

 19dB（4.5GHz至 15.2GHz ）

 IP2

+75dBm   100 kHz 至 20 GHz;

+78dBm   20 GHz 至 24 GHz;

+70dBm   24 GHz 至 43.5 GHz

IP3

+28dBm   100 kHz 至 4 GHz;

+23dBm   4 GHz 至 6 GHz;

+20dBm   6 GHz 至43.5 GHz

幅度（显示平均噪声电平（DANL） 至 +10dBm）

电平测量范围：显示平均噪声电平（DANL） 至 +10dBm

电平绝对精度：

100 kHz 至 6 GHz      >6 GHz 至 43.5 GHz           RBW 滤波器类型

± 2.0 dB                            ± 3.0 dB                      Flat-Top windowing

+2.0 dB/-2.6 dB                +3.0/-3.6 dB                Nuttall windowing

显示平均噪声电平   (DANL) dBm/Hz（典型值）

100 kHz至 160 MHz        –156 dBm

160 MHz 至 2.2 GHz       –159 dBm

2.3 GHz 至 24 GHz         –155 dBm

24GHz 至 36 GHz         –153 dBm

36 GHz 至 43.5 GHz       –147 dBm

剩余响应 (参考电平 ≤ ‐20dBm, 0dB衰减)

100 kHz 至 6 GHz    -110  dBm

6 GHz 至 15 GHz      -100 dBm

15 GHz 至 44 GHz    -90 dBm

本振泄露（预放开）:

-80 dBm  100kHz 至 6GHz;

-50 dBm  6 GHz 至 24 GHz;

-75 dBm  24 GHz 至44 GHz

预选滤波器：20MHz 至 43.5GHz

SPURIOUS MIXER RESPONSES (any reference level from +10 dBm TO -20 dBm, in 5 dB increments, input 10 dB less than reference level, RBW ≤30kHz):

输入频率范围          Image Reject Off     Image Reject On (typ)

100 kHz 至 6 GHz       -55 dBc                    -75 dBc

6 GHz 至 24GHz         -45 dBc                    -75 dBc

24 GHz 至44GHz       -45dBc                     - 65 dBc

相位噪音(中心频率为1GHz)

Offset Frequency   dBc/Hz

10 Hz                     –76

100  Hz                  –108

1  kHz                    –125

10  kHz                  –136

100  kHz                –138

1  MHz                     –138

FPGA:

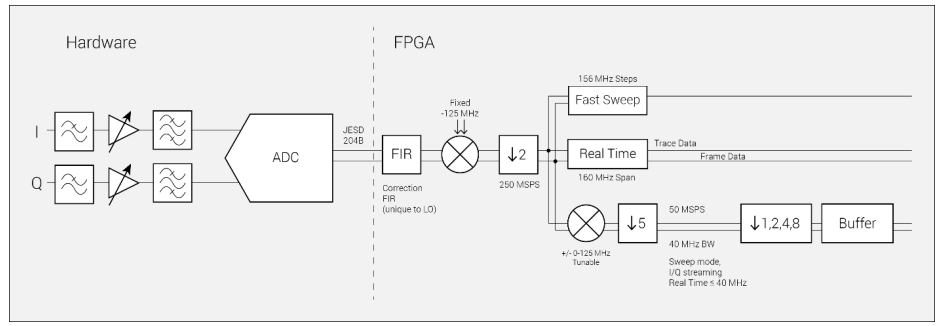

Altera Arria-10, p/n 10AX027,  1660 个乘数器, provides selectable decimation, FFT信号处理瞬时带宽160 MHz

同步: ±40ns GPS时间戳信息 内置GPS接收机

工作温度:  0℃至+65℃(被动散热)

        -40℃至+65℃（主动散热，选件一）

尺寸与重量：

被动散热   265mm x 183mm x 50mm

         3.7千克

主动散热   265mm x 183mm x 71mm

         4.07千克

电源和功耗   33W（扫描模式或IQ提取模式），9V至16V

系统要求：Windows，Linux USB3.0,英特尔第四代I5 CPU和以上。

GPIO 接口 用于天线切换和触发。
