概述

Signahound VSG60A射频矢量信号源，它的功能可以媲美常规全尺寸射频矢量信号发生器的基本功能，具有40M IQ调制带宽。采用便携式设计，USB直接供电；即使在无电源的户外环境中USB供电也轻松应对。VSG60A可以产生多种不同调制方式的射频信号，以满足不同测试功能，频率范围高至6G，轻松应对汽车电子不同调制方式信号。

VSG6OA是一款性价比高，性能优异的便携式矢量信号源。它具有低相噪，200ms的频率切换时间，非常适合跳频测试。它的双通道14位DAC以2倍或3倍的I/O符号速率数字过采样运行以提供平坦、干净的基带。数字可调的内部VCTCXO 可确保在工作温度范围内频率误差最小或者利用外部10MHz参考输入可以实现零频误差。触发器输出可用于将VSG6OA与其他测试设备同步。

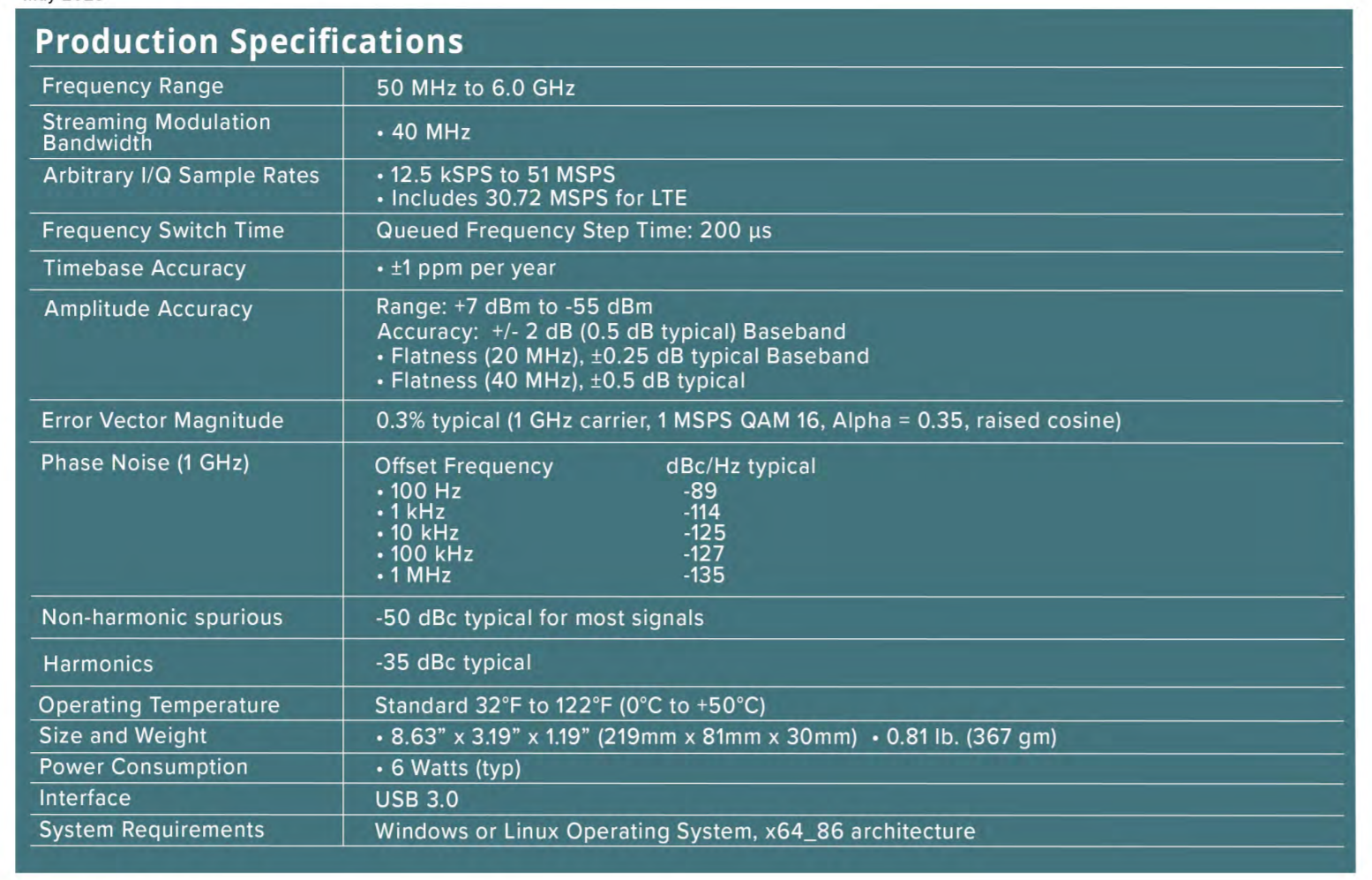

技术参数概要

  频率范围：50MHz至6GHz

  相位噪声：-125@1GHz@10kHz

  功率输出：-55dBm至+10dBm

  本振切换时间：200us

  40MHz实时带宽

  任意IQ波形采样率12.5 kSPS 至 51.2 MSPS，客户自定义波形导入

  USB供电及数据传输 强大操作软件，丰富API函数库、易于二次开发

 内置调制类型：CW, AM, FM, Pulse,多音,扫频,加性高斯白噪声,FSK，GFSKOOK,ASK,MSK,GMSK,BPSK,DBPSK, OPSK, DOPSKPi/4DOPSK,OOPSK,8-PSK,16-PSK,16-QAM,64-QAM,256OAM.

802.11a/b/n/a任意波形

数字调制信号真实环境模拟信道,加性高斯白噪声,I/O偏移

自定义调制

使用API将I/O数据以任意采样速率连续流到VSG60A，最高可达51.2MSPS，或使用软件加载CSV、二进制整型或二进制浮点型I/O文件。当数据流传输到VSG60A 时，自动完成校正步骤。

应用

          l 生产线自动化测试系统

          l 高校科研教育实验

          l 企业科研

           l 通信行业（手机、蓝牙、WiFi…）

           l 户外现场试验

           l 教学/维修

           l EMI骚扰源
