FEMTO DC~100/200MHz 宽频率可调增益电压放大器DHPVA
  • FEMTO DC~100/200MHz 宽频率可调增益电压放大器DHPVA
  • 型号:DHPVA
  • 品牌: FEMTO
服务热线:18191064665

特征

可变增益从 10 到 60 dB(x 3 到 x 1,000)

带宽 DC 至 100 或 200 MHz,与所选增益设置无关

直流漂移仅为 0.3 µV/°C

输入噪声 2.3 nV/√Hz

可切换的 10 或 20 MHz 低通滤波器,用于最大限度地减少宽带噪声

本地和远程控制


从 DC 到 200 MHZ 的参考等级

FEMTO 的 DHPVA 宽带放大器系列提供了卓越品质的出色组合:可变增益高达 x1,000 /100 或 200 MHz 带宽,与所选增益设置无关、出色的增益平坦度、非常低的噪声和精密放大器的低偏移漂移 . 这种组合使 DHVA 放大器成为需要具有几乎理想特性的放大器的所有应用的完美选择。 示波器和AD转换器的灵敏度提高了很多倍,而不会影响被测信号的形状。


获得独立带宽

普通可变增益放大器的带宽通常随着增益的增加而减小。 因此,脉冲和快速信号的上升和下降时间将随所选增益设置而变化,从而使精确和可靠的时间分辨测量变得困难甚至不可能。

我们通过为我们的创新宽带放大器开发复杂的宽带设计概念来解决这个问题。 对于所有增益设置,带宽和上升/下降时间在整个增益范围内的最大偏差为 ±10 % 内保持恒定。

动态输入范围:10 微伏至 300 毫伏

FEMTO 选择的多级放大器设计避免了可编程衰减器或乘法放大器的动态受限于主放大级的噪声和漂移性能的缺点。 由于采用了复杂的多级设计,DHPVA 系列同样适用于幅度从大约 100 µV 到 300 mV(动态范围 70 dB)的输入信号。 由于其卓越的直流稳定性,当应用信号平均时,动态范围可以进一步增加,提供从 10 µV 到 300 mV (90 dB) 的有效可用信号范围。


应用

示波器和瞬态记录器前置放大器

光电倍增放大器

用于光接收器和电流放大器的信号增强器

时间分辨脉冲和瞬态测量

自动测量系统



ModelDHPVA-101DHPVA-201
Lower Cut-Off FrequencyDC/10 Hz, switchableDC/10 Hz, switchable
Upper Cut-Off Frequency10/100 MHz, switchable20/200 MHz, switchable
Gain Flatness [dB]±0.15±0.15
Gain [dB]10/20/30/40/50/60, switchable10/20/30/40/50/60, switchable
Input Noise Voltage2.3 nV/√Hz2.3 nV/√Hz
Input Voltage Drift0.3 µV/°C0.3 µV/°C
Input/Output50 Ω, BNC50 Ω, BNC
Input Return Loss S11−31 dB @ 100 MHz−22 dB @ 200 MHz
Output Return Loss S22−35 dB @ 100 MHz−30 dB @ 200 MHz
Output Voltage (Power)±1 V (+10 dBm)±1 V (+10 dBm)
Monitor OutputDC - 100 kHzDC - 100 kHz
Digital ControlTTL, CMOS, opto-isolatedTTL, CMOS, opto-isolated
Datasheet375 kB361 kB

偏移量可通过微调电位器或外部控制电压调节。 通过 LED 指示选定的增益设置。 输出短路保护。 通过 3 针 Lemo® 插座供电。 配套连接器随设备提供。 可选电源系列 PS-15。 如需更多信息,请参阅数据表或联系 环动联科

新改进的型号 DHPVA-101 和 DHPVA-201 取代了以前的型号 DHPVA-100 和 DHPVA-200。 它们完全兼容,提供至少相同或更好的电气性能。 如果提供足够的替代冷却(例如将放大器安装到足够大的机箱/机架系统),则可以移除散热器。

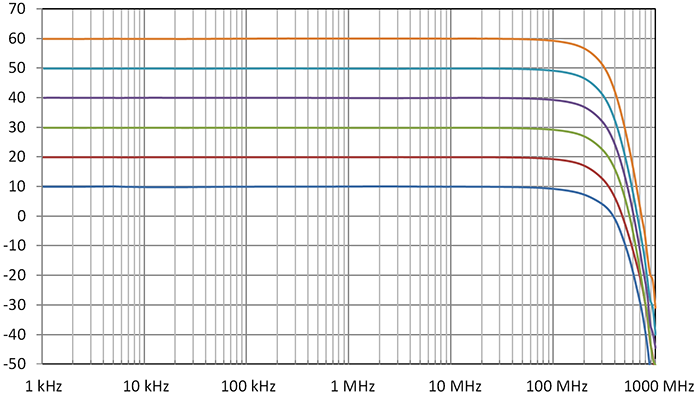

DHVA-201 选定增益设置 [dB] 的典型性能特征

DHPVA 201 frequency response


环动联科代理更多微小信号测试产品
