产品综述

SDG6000X系列双通道脉冲 / 任意波形发生器，最大带宽 500MHz，具备 2.4GSa/s 采样率和16bit 垂直分辨率的优异采样系统指标，在传统的DDS 技术基础上，采用了创新的 TrueArb 和 EasyPulse 技术，克服了 DDS 技术的先天缺陷， 能够为用户提供高保真、低抖动的高速任意波和脉冲信号。 此外，SDG6000X还具备噪声发生、IQ 信号发生、PRBS 码型发生和各种复杂信号生成的能力，是一款高端多功能波形生成设备，能满足更广泛的应用需求。

主要特性

• 等性能双通道，最大输出频率500 MHz
• 2.4 GSa/s采样率，16 bit 垂直分辨率
• 脉冲信号最大频率150 MHz；上升/下降时间可调，最快可达1 ns
• 逐点输出任意波，波形长度2~20 Mpts
• 可作为 IQ 信号发生器（选件）
• 可作为 PRBS 信号发生器

• 可作为噪声信号发生器


特性与优点
双通道， 最大输出频率 500MHz， 最大输出幅度 20Vpp，在 80dB 的动态范围内提供高保真的信号
优异的采样系统指标：2.4GSa/s 采样率和 16-bit 垂直分辨率，最大限度地在时间和幅度上还原波形细节

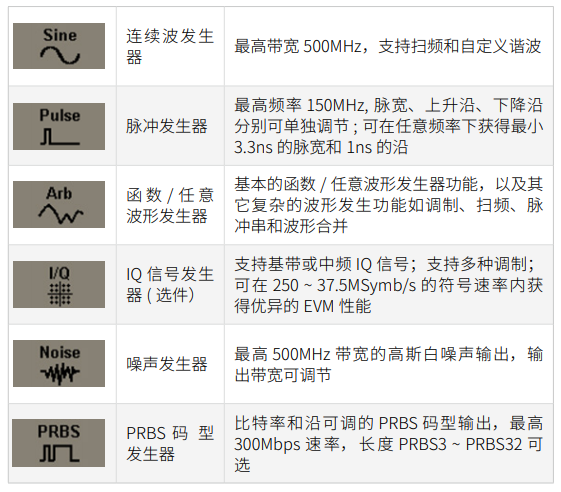

兼具多种信号发生功能，适应广泛的应用需求

Sweep 功能与 Burst 功能
谐波输出功能
双通道波形合并功能
通道间耦合、复制和跟踪功能
196 种内建任意波
硬件频率计功能
丰富的通信接口： 标配 USB Host, USB Device（USBTMC）, LAN（VXI-11, Socket, Telnet），选配 GPIB
4.3 英寸 TFT-LCD 触摸显示屏，方便用户操作

矢量信号源

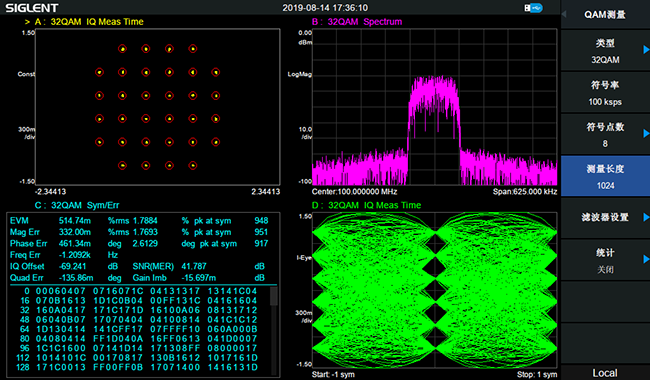

SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 可以作为基带源，或直接产生正交调制后的中频信号。

· 载波频率可达500 MHz

· 符号率最大37.5 MSymb/s

· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型
