HCP8000 系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准
确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达 1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的 BNC 输出接口，可匹配其他厂家示波器。
HCP8030(D)体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，
同时仍能夹住直径达 5mm 的导线；可以测量 30A 的连续电流和 50A 的峰值电流，HCP8030 提供 50MHz 的带宽,HCP8030D 提供100MHz带宽；探头具有30A (10X)和 5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达 1mA。
HCP8050 钳口可夹住直径达 5mm 的导线；可以测量 50A 的连续电流和 75A 的峰值电流，提供 50MHz 带宽；探头具有 50A (10X)和 7.5A (1X)两个量程可选择，7.5A (1X)量程特别适用于小电流测量，分辨率高达 1mA。
带宽(-3dB) DC-12MHz
上升时间 ≤29ns
HCP8150 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；可以测量 150A 的连续电流和 300A
的峰值电流，提供了 12MHz 的带宽；探头具有 150A (100X)和 30A (10X)两个量程可选择，10X 量程用于小
电流测量，分辨率高达 10mA。
HCP8300 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 300A 的连续电流和 500A 的峰
值电流，提供了 6MHz 的带宽；探头具有 300A (100X)和 50A (10X)两个量程可选择，10X 量程用于小电流
测量，分辨率高达 10mA。

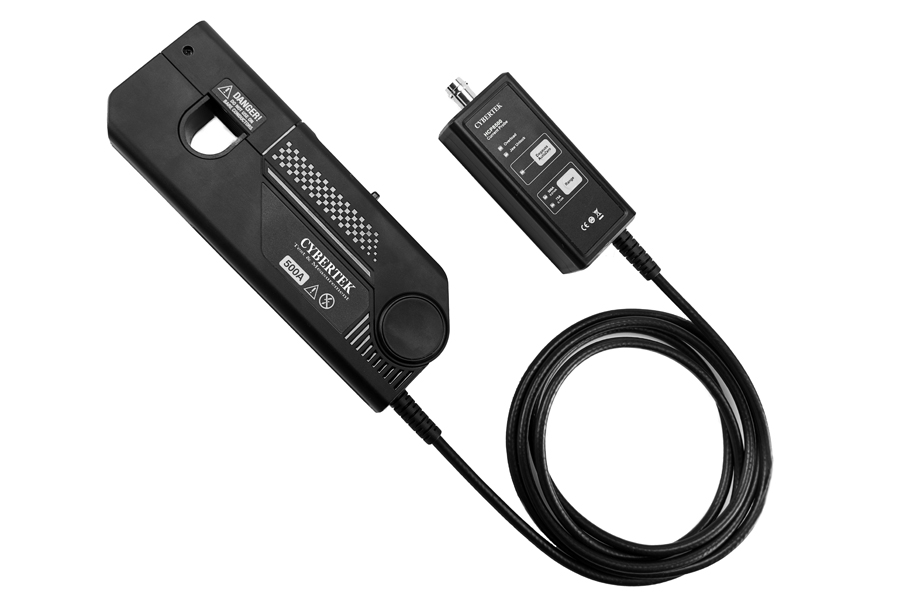

HCP8500 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 500A 的连续电流和 750A 的峰 值电流，提供了 5MHz 的带宽；探头具有 500A (100X)和 75A (10X)两个量程可选择，10X 量程用于小电流 测量，分辨率高达 10mA。HCP8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED 照明、 新能源等设计和测试应用中。
产品电气规格
型 号 | HCP8150 | ||
带宽(-3dB) | DC-12MHz (图7) | ||
上升时间 | ≤29ns | ||
连续电流 最大值 | 150Arms (图8) | ||
峰值电流 | 300Apk | ||
量程 | 30A | 10X衰减 | |
150A | 100X衰减 | ||
过流报警值 | 30A | ≥30A | |
150A | ≥300A | ||
电流传输比 | 30A | 0.1V/A | |
150A | 0.01V/A | ||
分辨率 | 30A | 10mA | |
150A | 100mA | ||
精度 (DC,45-66Hz最大连续电流) | 30A | ±1%±10mA | |
150A | ±1%±100mA | ||
输入阻抗 | 参考(图9) | ||
延时 | 探头 主机 | 36ns | |
BNC (1m) | 5ns | ||
终端负载要求 | ≥100kΩ | ||
供电方式 | DC 12V/1A（标配适配器） | ||
绝缘线电压 | 600V CATII 300V CATIII | ||
安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
应用
电源（开关式和线性）设计
LED 照明设计
电动汽车设计
新能源
变频家电
电工实验
半导体器件设计
逆变器/变压器设计
电子镇流器设计
工控/消费电子设计
发动机驱动装置设计
电力电子和电力传动实验等
交通运输系统（电动车辆、机车、航空电子设备等）设计
