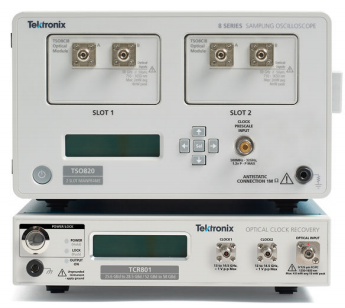

8 系列采样示波器为电信和数据通信应用以及通用的光学元件测试提供了全面的光学测试解决方案。TSO8C17 和 TSO8C18 光模块提供 30 GHz 以上的光带宽和完全集成的光参考接收机 (ORR)1，可在 850 nm、1310 nm 和 1550 nm 波段进行单模和多模一致性测试。

主要性能指标

    30 GHz 以上的光带宽

    短波长和长波长光学测试的单模和多模支持

    光参考接收机 (ORR)1 泰克优化了响应，以便实现更佳的标准配合和更高质量的模板测试结果， 支持标准符合性测试。

应用

    高速组件和系统的设计/验证

    信号完整性分析

    针对以下 PAM4 行业标准进行符合性测试：例如 400GBASE-FR8、400GBASEDR4 等 50G、100G、200G、400G IEEE 802.3TM 标准和类似的光学直接检测标准。

主要功能

    新系统架构

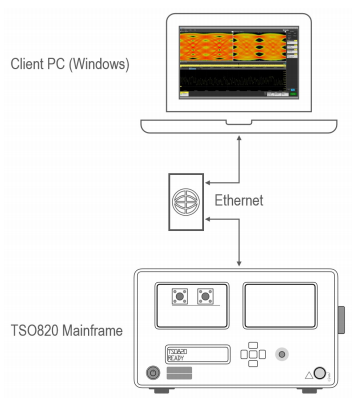

        分离式：分离采集硬件和软件分析，使数据可以通过以太网传输到已连接 PC。用户可以根据自身需要扩展分析平台，并可以从网络的任何位置进行连接。

        可配置：TSO820 主机支持用户更换当前和未来的光模块。

    光模块
        使用 TSO8C17 或 TSO8C18 模块的高灵敏度和低噪声性能，可以准确地测试和表征短波或长波光信号

        光参考接收机 (ORR)1 满足标准规定的一致性测试的具体要求。

        消光比测量和内置变量 ER 校正可确保精度和重复能力。

    使用 TSOVu® 进行分析
        TSOVu：一个新的软件平台，独立于示波器主机，在用户计算机或服务器上运行，用于实时和后处理所获数据

        TSOVu 提供 PAM4 光信号综合分析。支持眼图、光学测量（例如 TDECQ）和其他标准测量

        测量插件设计为与基础软件连接，可根据需要动态安装

    高测试吞吐量
        以 300 kS/s 的高采样率同时采集所有通道

        用于自动化环境的精密编程接口 (PI)，可实现更高的测试吞吐量。每个命令都支持完整的数据同步，从而无需使用等待/睡眠语句

            1 光参考接收机 (ORR) 是一种四阶 Bessel-Thomson 滤波器，拥有标准规定的频响和容限。

一致性测试

    对 50G、100G、200G 和 400G IEEE 802.3 TM 标准（例如 400GBASE-FR8、400GBASE-DR4 和类似的光学直接检测标准）进行一致性测试。TSO820 采样示波器还设计用于支持高速 NRZ 标准，例如以 25.78125 Gb/s 的速率运行的 100 Gb 以太网（100GBASE-LR4 或类似产品）。通过在发布时更新或添加新的测量插件，保持更新的标准更改。
