TH9520/A 综合分析系统在单机内实现交流耐压、直流耐压、绝缘电阻、匝间绝缘测试、直流低电阻、电感量(TH9520A 选配)测试六大功能。针对线圈类元器件需要的测试项目如安规耐压、匝间绝缘、绕线电阻值、线圈电感量(TH9520A 选配)，以前需要四台不同仪器分别进行测试，现在在单机内即可实现。

凭借同惠电子丰富的元器件分析技术，TH9520/A 带来的不仅仅是四台普通仪器的简单叠加：500VA/200VA 功率 AC 设计，5kV AC/6kV DC 输出高压，绝缘电阻电压提高至 5kV(TH9520)，匝间绝缘测试电压提高至 6kV(TH9520)，新型高压测试夹具实现四端直流低电阻和测试频率最高至 100kHz 的电感量测试，新技术的实现给您的产品带来更好的品质保证。单机配备八通道扫描接口，每个通道可设置为高端、低端、关闭三种状态，可实现最多八组器件的测试，满足用户的应用需求。

TH9520/A 简捷易用的操作界面，醒目的分选结果指示，完善的高压保护，丰富的接口功能，方便的的数据传输和数据保存功能，将简化您的测试流程，极大的提高产品测试效率。

六合一综合测试系统，单机实现线圈类元器件测试需

求：

1)  交流耐压分析

2)  直流耐压分析

3)  绝缘电阻分析

4)  匝间绝缘分析

5)  直流低电阻分析

6)  电感量测试分析

■  八通道扫描测试，可同时测试最多八组器件

■  500VA 功率 AC 耐压设计

■  绝缘电阻测试最高电压 5kV

■  DC/IR 自动快速放电功能

■  匝间绝缘测试采样 ADC 提升至 12bit、200MHz 采样率

■  直流低电阻测试支持△Y 型电机直流电阻计算

■  直流低电阻温度转换功能，可选的温度传感器

■  最高 100kHz 频率的电感量测试分析

■  新型高压测试夹具：直流低电阻、电感量测试四端开尔

文测试

■  最大测试步骤高达 32 步

■  高分辨率 7 寸 800×480 点，TFT-LCD 显示

■  内部文件存储和外部 U 盘文件保存

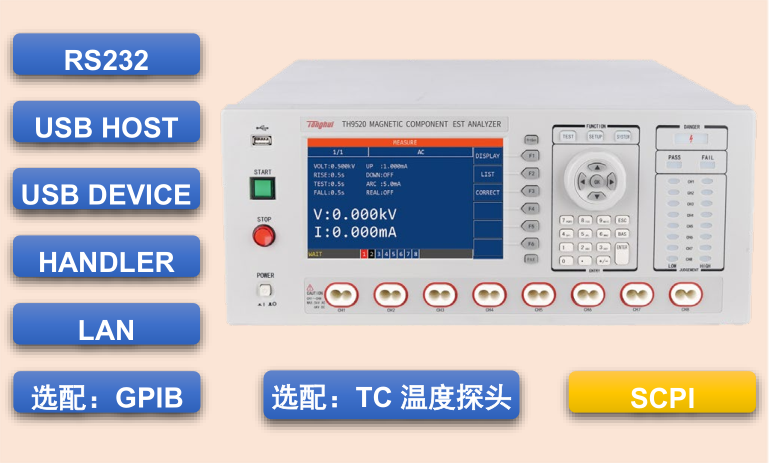

■  标配接口：HANDLER、RS232、USB HOST、USB DEVICE、LAN

    选配接口：GPIB、TC 温度探头

应用领域

■  电机综合分析测试

■  充电桩电感特性综合分析测试

■  变压器综合分析测试

■  磁性元器件综合分析测试

■  电感综合测试
