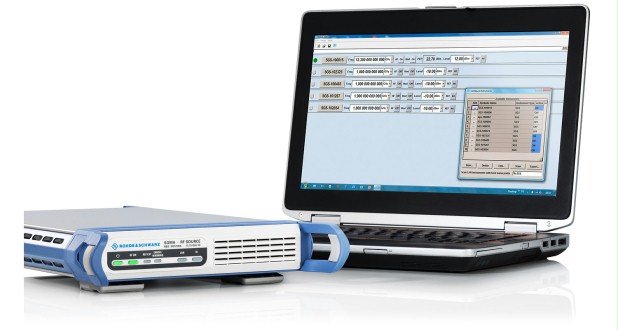

R&S®SGS100A 是一种可满足自动化测试系统要求的射频源。它可用作 CW 源，也可作为带集成式 I/Q 调制器的矢量信号发生器。作为矢量信号发生器时，频率最高为 12.75 GHz，可以生成必要的数字信号。用作 CW 源时，可作为灵活本振，也可根据移动无线电标准用于干扰测试。
主要特点
市面上尺寸较小的全集成式矢量信号发生器，采用节省空间的设计，方便系统集成
通过 PCIe 接口快速设置频率及电平（设置时间典型值为 280 μs），可实现高吞吐量
紧凑型设计，具有卓越的射频性能
最大输出电平典型值为 +22 dBm，可补偿装置中的损耗
支持 CW 和 I/Q 模式的闭环 ALC，实现更好的电平可重复性
最高 12.75 GHz 的高输出频率，实现广泛的适用性
无磨损的电子衰减器，实现高度可靠性
低初始成本以及低拥有成本，具有成本效益
规格
| 频率 | ||
| 频率范围 | 带 R&S®SGS-B106 选件 | 1 MHz 至 6 GHz |
| 带 R&S®SGS-B106 以及 R&S®SGS-B112 选件 | 1 MHz 至 12.75 GHz | |
| 带 R&S®SGS-B106V 选件 | 80 MHz 至 6 GHz（I/Q 模式） 1 MHz 至 6 GHz（CW 模式） | |
| 带 R&S®SGS-B106V 以及 R&S®SGS-B112V 选件 | 80 MHz 至 12.75 GHz（I/Q 模式） 1 MHz 至 12.75 GHz（CW 模式） | |
| 设置时间 | 具有 PCIe 远程控制 | < 500 μs |
| 针对外部参考的输入频率 | 10 MHz、13 MHz、100 MHz、1000 MHz | |
| 电平 | ||
| 指定电平范围 | –10 dBm 至 +15 dBm (PEP) 1) | |
| 带 R&S®SGS-B26 选件 | –120 dBm 至 +15 dBm (PEP) 1) | |
| 电平误差 | 设置特点：自动；温度范围介于 +18°C 至 +33°C | |
| 1 MHz ≤ f ≤ 3 GHz | < 0.5 dB | |
| 3 GHz < f ≤ 12.75 GHz | < 0.9 dB | |
| 输出阻抗 VSWR（在 50 Ω 系统中） | 在整个频率范围内， 设置特点：自动 | < 2.0 |
| 在整个频率范围内， 带 R&S®SGS-B26 选件 | < 1.8 | |
| 设置时间 | 具有 PCIe 远程控制， 设置特点：自动 | < 500 μs |
| 频谱纯度 | ||
| 谐波 | 电平 ≤ 8 dBm，CW，I/Q 宽带“关” | < –30 dBc |
| 非谐波 | 电平 > –10 dBm 2)，载波偏移 > 10 kHz，f ≤ 1.5 GHz | < –76 dBc |
| 次谐波 | 电平 > –10 dBm 2)，f ≤ | < –76 dBc |
| 宽带噪声 | 1 MHz ≤ f ≤ 6 GHz 和 10 MHz 载波偏移，6 GHz < f ≤ 12.75 GHz 和 30 MHz 载波偏移，自动模式，电平 > 5 dBm，1 Hz 测量带宽，CW | < –145 dBc |
| SSB 相位噪声 | 20 kHz 载波偏移，1 Hz 测量带宽 | |
| f = 1 GHz | < –126 dBc，–130 dBc（典型值） | |
| f = 10 GHz | < –106 dBc，–110 dBc（典型值） | |
| I/Q 调制 | ||
| I/Q 调制器带宽（射频） | 100 MHz < f ≤ 2.5 GHz，I/Q 宽带 | 40% 的载波频率 |
| 2.5 GHz < f ≤ 6 GHz，I/Q 宽带 | 1 GHz | |
| 误差矢量 | 使用 16QAM 测量，滤波器根升余弦 α = 0.5，10 kHz 符号率 | |
| f > 80 MHz，RMS | < (0.4% + 0.2% × f/GHz) | |
| ACLR | WCDMA 3GPP FDD，TM 1/64 | > 67 dB，69.5 dB（测量值） |
| 基带旁通模式 | ||
| 频率范围 | 1 MHz ≤ f ≤ 80 MHz | |
| 指定电平范围 | –5 dBm 至 +15 dBm | |
| 带 R&S®SGS-B26 选件 | –120 dBm 至 +15 dBm | |
| 远程控制 | 使用 | PCIe（单通道） |
| 使用 SCPI 1999.5 或兼容的命令集 | 以太网 (TCP/IP) 10/100/1000BaseT | |
| 使用 SCPI 1999.5 或兼容的命令集 | USB 2.0 | |
| 通用数据 | ||
| 功耗 | 70 W（测量值） | |
| 尺寸 | W × H × D | 250 mm × 52.5 mm × 401 mm (9.84 in × 2.07 in × 15.79 in) 1 HU，½ 19" 机架宽度 |
| 重量 | 装备齐全 | 4.0 kg (8.82 lb) |
1) PEP = 峰值包络功率。
2) > 0 dBm（针对无 R&S®SGS-B26 电子步进衰减器的仪器）。
