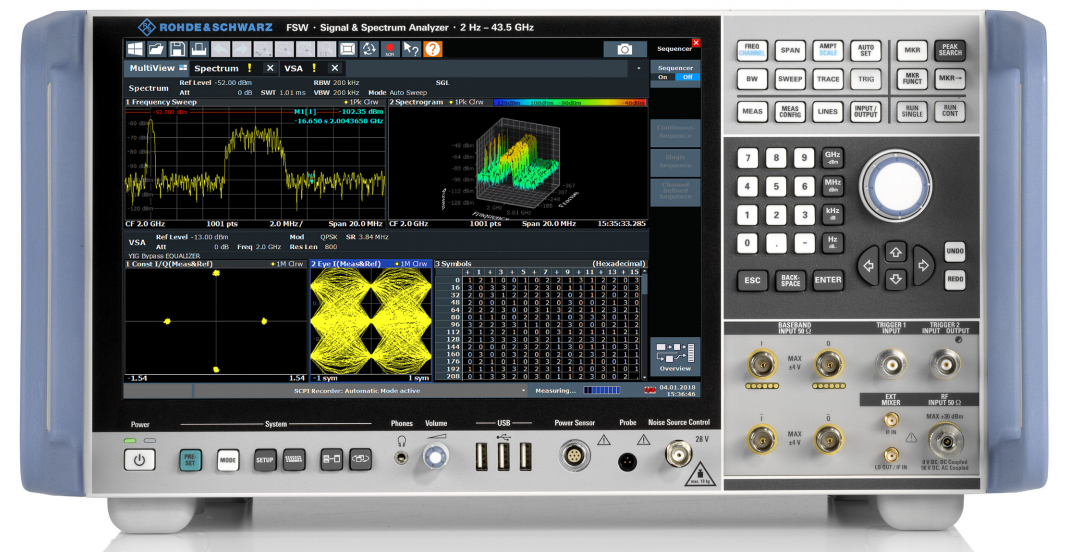

R&S®FSW 的分析带宽高达 8.3 GHz，可以测量新 5G 新空 口标准或汽车电子和脉冲雷达等应用中的宽带调制信号或频 率捷变信号。 800  MHz  实时分析带宽便于用户监测大范围频谱和触发短时 信号。 R&S®FSW 可以同时测量多个标准。用户可以快速、简单地 检测并消除因信号间相互作用而产生的错误。 R&S®FSW 采用多点触控显示屏和简明的菜单结构，操作十 分简单。多种测量结果可以同时显示在12.1" 大屏幕上的不 同窗口中，非常便于轻松说明结果。

主要特点
► 频率范围介于 2 Hz 至 90 GHz（使用罗德与施瓦茨的外部谐波混频器时最高可达 500 GHz）
► 低相位噪声，在 10 kHz 偏置时为 –140 dBc (1 Hz)， 在 100 kHz 偏置时为 –143 dBc（1 GHz 载波）
► 60 dBc 无杂散动态范围，2 GHz 内部分析带宽
► 最高 8.3 GHz 内部分析带宽
► 800 MHz 实时分析带宽，每秒 240 万次 FFT 运算， 0.46 µs 截获概率 (POI)，500 MHz I/Q 数据流接口
► SCPI 记录器简化代码生成
► 新型扁平化 Windows 10 设计和多点触控手势支持
► 可并行运行和显示多个测量应用

优异的相位噪声 – 适用于测量雷达和通信应用中 的振荡器
R&S®FSW 分析仪具有适合相位噪声测量的出色射频性能， 振荡器、合成器和发射系统开发人员可以从中广泛受益。
在 10  kHz 载波偏置条件下，R&S®FSW 的相位噪声典型值在 1 GHz 载波时为 –140  dBc (1  Hz)，在 10  GHz 载波时 为 –131 dBc (1 Hz)。分析仪还具有出色的迫近相位噪声， 在 100 Hz 载波偏置条件下典型值为 –114 dBc (1 Hz)。 R&S®FSW的相位噪声比其他高端分析仪降低了10 dB以上， 具体视频率和偏置范围而定。

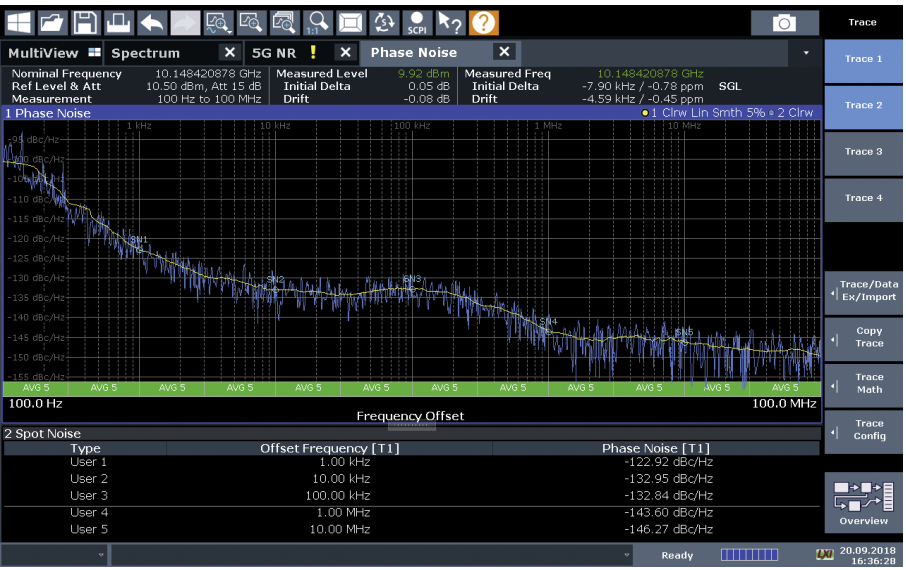

10 GHz 载波、10 kHz 载波偏置时的相位噪声： 典型值 –133 dBc (1 Hz)

非常适用于卫星射频测试
卫星通信必须满足商业和政府系统在广播电视、无线通信和远程感应方面的多种用户要求。罗德与施瓦茨提供快速可靠的高性能测量解决方案，可用于设计、开发和测试卫星有效载荷、有效载荷子系统以及组件。

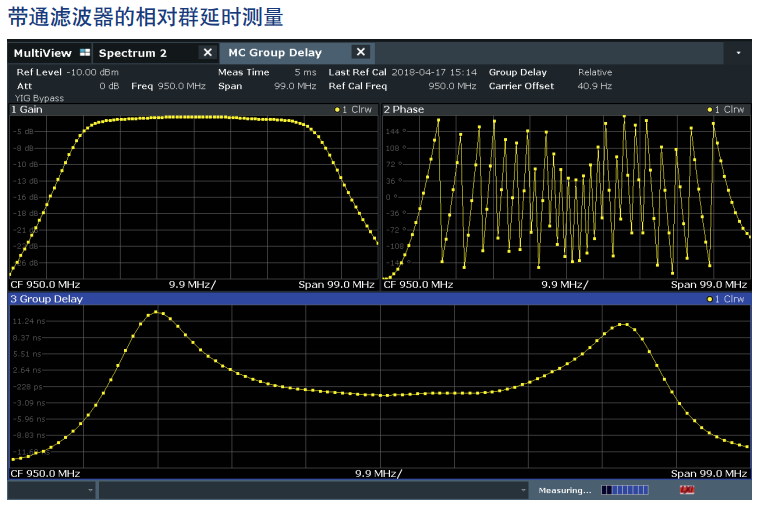

多载波群延时测量
R&S®FSW 频谱分析仪、R&S®SMW200A  信号发生器和 R&S®FSW- K17 选件相结合，可在毫秒内测量卫星转发器、变频器和其他组件的绝对与相对群延时 (GD)。 R&S®FSW-K17 的变频器相对群延时测量精度可达 1 ns，非变频测量精度为  300  ps。选件专用于应对在轨测试过程中 出现的信号退化问题，并通过多载波参考信号实现极低的噪 声基底。进行变频测量时无需使用参考混频器或其他参考设备。
R&S®FSW-K17S 选件扩展了 R&S®FSW-K17。此选件支持 宽带信号分析，能够分析整体信号的子跨度，进而改善整体信噪比 (S/N) 和测量速度。 借助此选件，整体信号的小成分可在 R&S®SMW200A 上按 序输出，并使用 R&S®FSW 进行分析。 在卫星应用中，测量的可重复性和准确性非常重要。此类应用必须确保出色的动态范围。在高增益（约 120dB）、高噪声电平和高互调环境中执行卫星系统级测试时，这一点尤为重要。使用窄带激励信号是提高动态范围的一种方法。
