RSA5000系列实时信号分析仪代替了传统仪器，为您完成日常任务提供了所需的测量信心和功能。RSA5000系列提供了较好的实时指标，包括100%检测概率更佳更短信号持续时间和更佳实时动态范围。通过 RSA5000 系列仪器，您可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能。

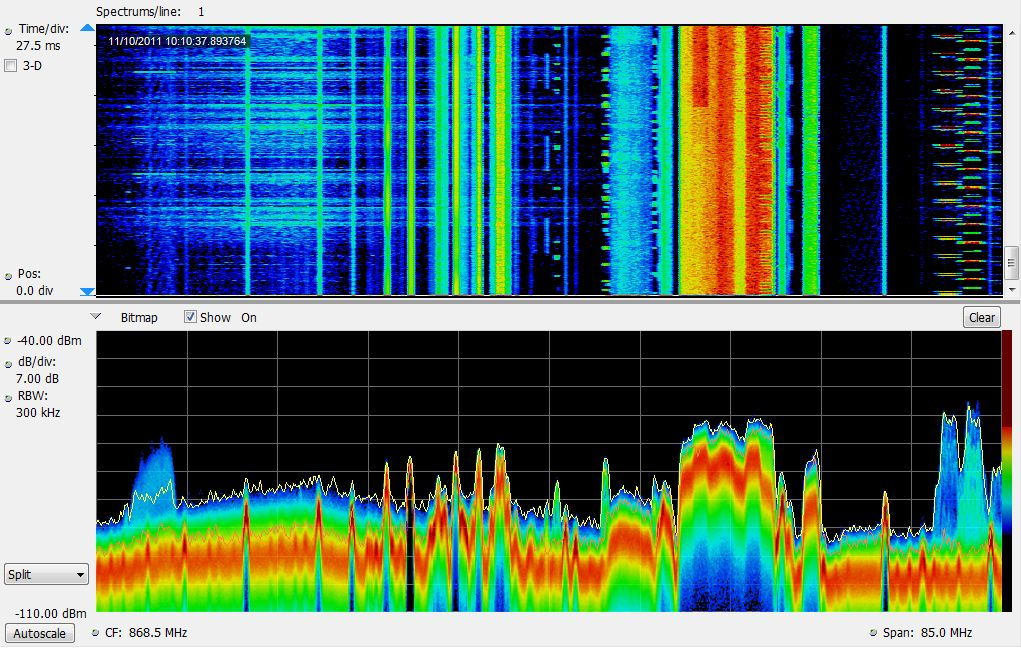

DPX 三维频谱图可以一次无隙监测多天的频谱。可以记录和复核60,000 条轨迹，每条线路的分辨率可以在 125 µs ~ 6400 s 之间调节。

主要性能指标

    +17 dBm 三阶交调点，2GHz

    ±0.3dB 绝对幅度精度至 3GHz

    显示的平均噪声电平：–142 dBm/Hz @ 26.5 GHz,
                                    –157 dBm/Hz @ 2 GHz,
                                    –150 dBm/Hz @ 10 kHz

    提供的内置预放：DANL -156 dBm/Hz @ 26.5 GHz,
                                        -167 dBm/Hz @ 2 GHz

    相位噪声：–113 dBc/Hz @ 1 GHz,
                    –134 dBc/Hz @ 10 MHz 载频, 10 kHz 偏置

    高速扫描，高分辨率，低噪声：1 GHz 扫描 @ 10 kHz RBW, <1 秒

    带有HD选项时实时无杂散动态范围80 dB

主要特点

实时信号处理功能缩短查障时间，提高设计信心
    每秒最多 3,125,000 个频谱以 100% 检测概率捕获 0.434 μs 的信号

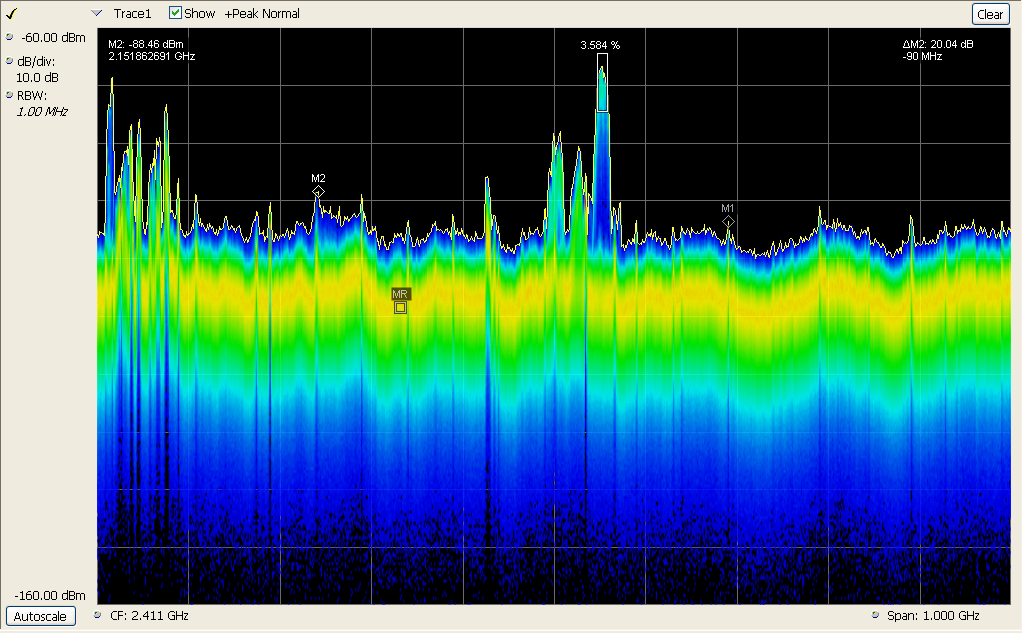

    Swept DPX 频谱在整个频率范围内实现前所未有的信号发现能力

    高级 DPX 包括扫频 DPX、无隙 DPX 三维频谱图和 DPX 零频宽及实时幅度、频率或相位

触发功能放大问题

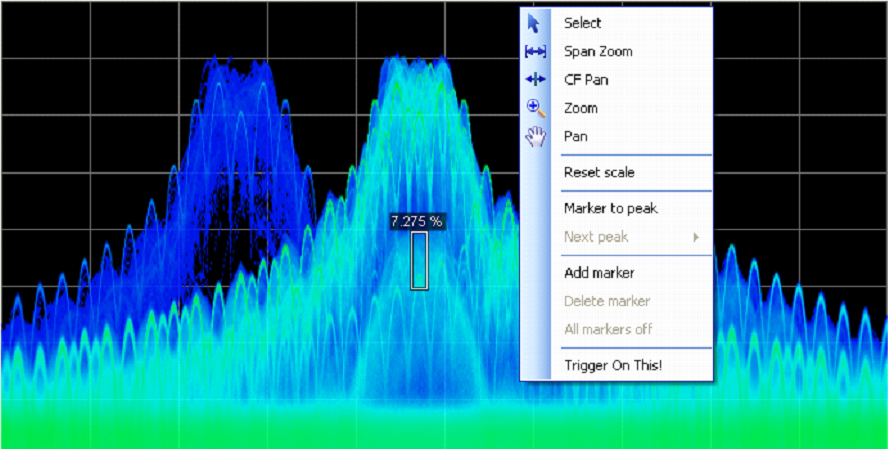

    DPX density™ 触发频域中最短 0.434 μs 的事件，区分连续信号与偶发事件

    高级时间判定触发、欠幅脉冲触发和频率边沿触发可以捕获最短 20 ns 的复杂信号

捕获最宽最深信号
    25, 40, 85, 125 或 165 MHz 采集带宽

    HD 选项在整个采集带宽上实现 80 dB 的无杂散动态范围

    在 165 MHz 带宽下采集 5 秒以上的数据

    宽带预选滤波器，在直到 165 MHz 的整个分析带宽中提供无像频测量

    在日常工具中提供更多标准分析，超过您的预期测量包括通道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI检测器

    幅度、频率、相位相对于时间关系、DPX 频谱和三维频谱图

    相关多域显示

多种性能选项实现了最佳实时和动态范围及分析，提供了额外的价值
    高动态范围选项在更宽的采集带宽内提供了优异的 80 dBc 无杂散分析功能

    高性能 DPX 提供了行业较好的 100% 检测概率更短信号持续时间

    选配应用软件，为特定应用和标准增加专用测量

    AM/FM/PM 调制和音频测量(选项 10)

    相位噪声和抖动(选项 11)

    自动稳定时间测量 (频率和相位) (选项 12)

    超过 30 种脉冲测量，可望采集超过 200,000 个脉冲，实现后期分析和累积统计。(选项 20)

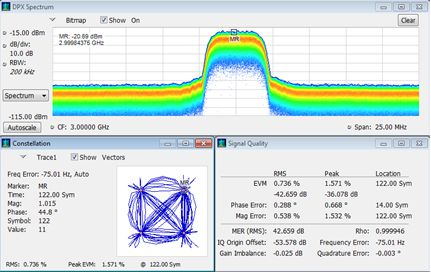

    通用数字调制分析(选项 21)为 20 多种调制类型提供矢量信号分析仪功能

    简单全面地进行 APCO Project 25 发射机一致性测试和分析，包括第 1 期 (C4FM) 和第 2 期 (TDMA) (选项 26)

    WLAN 分析，包括802.11 a/b/g/j/p、802.11n 和 802.11ac (选项23、24、25）

    噪声因数和增益测量（选项 14）

    Bluetooth® 分析（选项 27 和选项 31）

    手动和自动测量地图绘制及信号强度功能，用音频音调及可视方式表示接收信号强度（选项 MAP）

    LTE™ FDD 和 TDD 基站 (eNB）发射机 RF 测量 （选项 28）

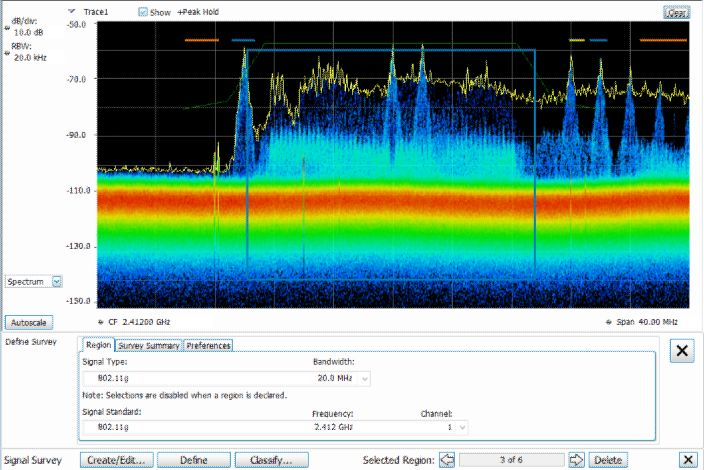

    信号分类和调查

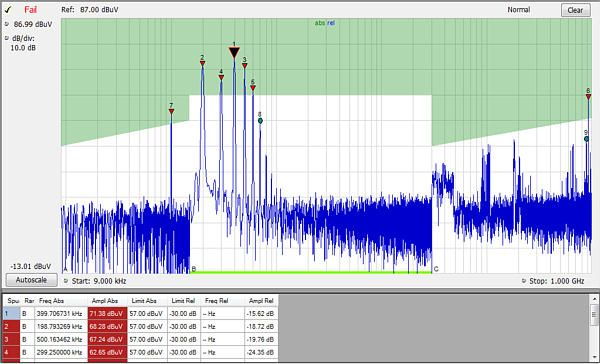

    EMC/EMI 预符合性和故障排除（选项 32）

Applications

    宽带雷达和脉冲式 RF 信号

    频率捷变通信

    宽带卫星和微波回程链路

    教育

    长期演进 (LTE)、蜂窝

    EMC/EMI 预一致性检查和故障排除
