ITECH 光伏储能测试解决方案

2023-09-19

“风电+光伏+储能” 新型电力结构

最近20年,全球变暖、冰川融化等一系列现象表明温室效应带来的气候变化正严重影响着人类未来生存。随着世界各国对全球气 候变化的逐渐重视,碳达峰、碳中和等一系列碳排放规划逐步落地。各国正大力构建以新能源为主体的新型电力系统。新型电力系 统的显著特征是风电、光伏等新能源在电源结构中占据主导地位,电网形态将发展为“大电网+主动配电网+微电网”。 由于光伏、风电等新能源发电具有季节性、间歇性、波动性等不稳定因素,导致新能源电力在持续可靠供电,安全稳定等方面面临 重大的挑战。应运而生地“光伏+风电+储能”成为了主流的电力系统发展模式。储能系统能够极大地缓解新能源发电不稳定的现 状,可以为电网提供快速的能量缓冲,从而使电网的电压和频率保持稳定,所以储能技术在新型电网中发挥的作用工业日益凸显。 ITECH一直紧随行业发展的步伐,为全球化新能源发展提供专业测试解决方案。


目前,针对新能源发电领域相关测试,ITECH提供 高功率密度,高速,双向能馈等新一代电网模拟器、电池模拟器、光伏模拟器、交/直流电子负载,双向直流电源等产品。不仅如此, ITECH提供功能强大的光伏阵列曲线仿真SAS1000和储能电池特性曲线仿真软件BSS2000,为工程师重现真实环境下的新能发 电曲线波形,提供高效的解决方案。模块化设计,灵活并机允许用户在小功率的组串式逆变器和大功率并网逆变器之间自由切换, 企业无需重复采购设备,节约成本。

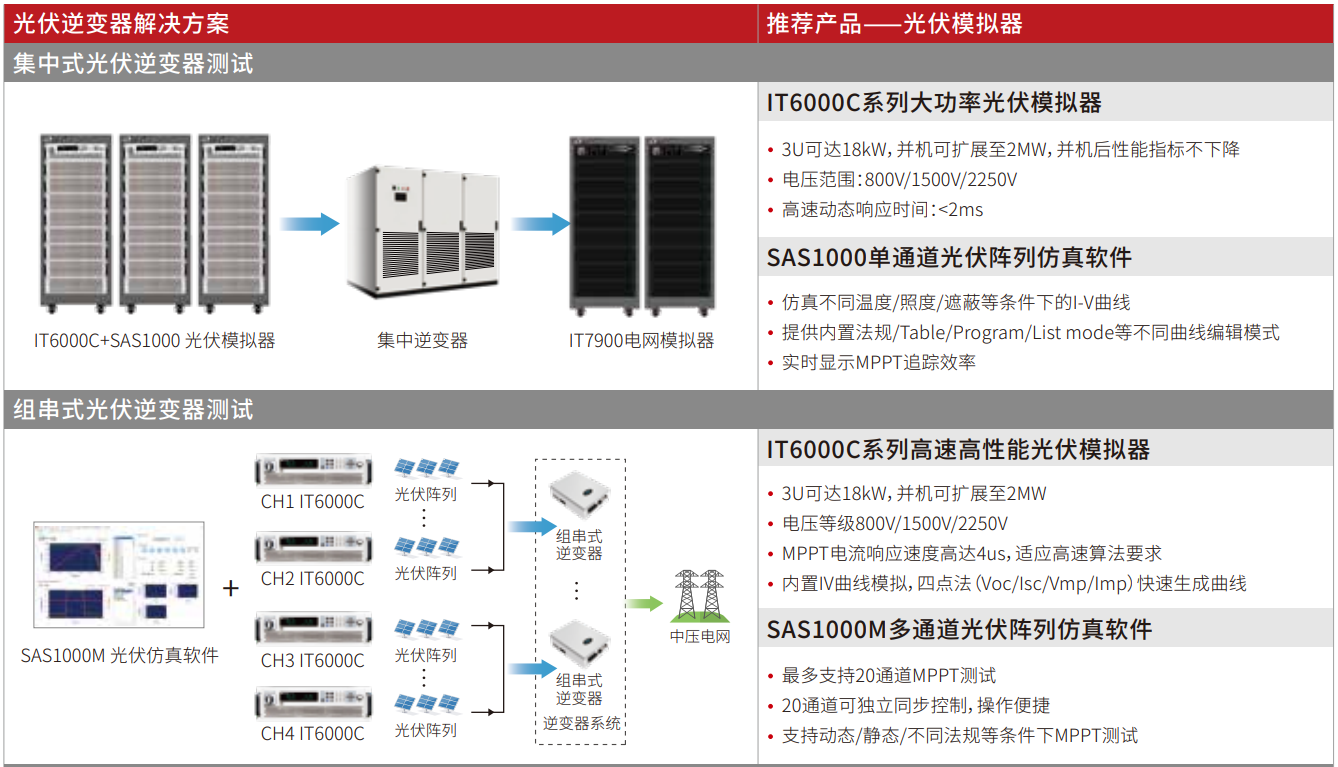

光伏逆变器解决方案

逆变器作为光伏发电系统的核心设备,其作用是将光伏组件产生的可变直流电压转换为市电频率交流电,是光伏阵列系统中重要 的系统平衡之一。目前,市面上常见的逆变器主要为集中式逆变器、组串式逆变器和微型逆变器。 衡量逆变器性能的重要指标之一为MPPT追踪效率,追踪效率越高,意味着对太阳能的转换利用率越高。 在实际应用中,光伏发电 功率受阳光强度影响,且阳光与气候、季节、区域强烈相关,甚至一日内的变化也极度明显,随机性强。因此,为了充分验证逆变器 在各种条件下的MPPT追踪效率,企业和认证机构需要借助于高性能的光伏模拟器来辅助完成实验。



MPPT追踪效率验证   图形化的光伏仿真软件(SAS1000系列)

ITECH高速高性能光伏阵列曲线仿真软件拥有图形化的操作界面,用户可非常容易地使用软件去实时输出、量测、显示光伏逆变 器的最大功率追踪状况及数值记录。内置EN50530、 Sandia等5种法规测试程序,方便用户测试光伏逆变器的静态和动态MPPT效能,并生成报表。还提供了shadow和Table模式,用户可以输入128~4096点的矩阵去编辑任何屏蔽的I-V曲线实现动态云遮效果, 也可以存储100条不同光照、温度下的I-V曲线来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。

SAS1000系列光伏仿真软件功能特点

♦ 自动宽范围输出,电压可达2250V功率可达1152kW
♦ 太阳能电池矩阵仿真I-V功能(内建I-V曲线数学公式)
♦ 可支持控制 20 台太阳电池电源于多通道 MPPT 测试(SAS1000M)
♦ 仿真多种太阳能电池(单晶硅电池、多晶硅电池、薄膜电池)的输出特性(Fill Factor)
♦ 仿真不同温度及光照下的I-V曲线
♦ 仿真太阳能面板在屏蔽(云遮)下的I-V曲线
♦ 测试Static&Dynamic  MPPT效能
♦ 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规测试程序,并生成报表
♦ 图形化的软件操作界面,实时测试并显示光伏逆变器的MPPT状态
♦ 可通过Vm、Pm、FF、材料、法规等参数点自动编程控制100条I-V曲线*2
♦ 具有100条*128点曲线和4096点的编程控制
♦ 支持四点法在线切换功能*3
♦ List Mode


*2:IT-M3600 在table 模式下支持10 条曲线和1024 点的控制
*3:IT6500C 不适用
