泰克公司提供最全面的解决方案，以满足设计Thunderbolt 3和Thunderbolt 4集成（SoC）和分立产品的工程师的需求。

泰克TekExpress Thunderbolt应用程序根据USB4电气兼容测试规范（附录E）为Thunderbolt 3和Thunderbolt 4的测量提供一键式测试。

TekExpress Thunderbolt实现了测量的自动化，使工程师能够在其工作台上高效、可靠地进行所需测试。

DPO/MSO70000SX/DX系列（BW≥21 GHz）示波器旨在应对下一代串行数据标准（如Thunderbolt）的挑战。这些示波器提供业界领先的垂直噪声性能，在同类示波器中具有最高的有效比特数（ENOB）和最平坦的频率响应。

特点和优势

泰克Thunderbolt合规性自动化和调试解决方案为Thunderbolt 3和Thunderbolt 4的验证、鉴定、调试和合规性测试提供了一个全面的工具集。

泰克DPOJET-TBT3插件解决方案带有设置文件和MOI，有助于进行根本原因分析。
泰克TBT解决方案支持SigTest（USB-IF分析工具）。
增加了对使用USB4 ETT初始化DUT的支持（Goshan Ridge, TigeLake DUT）。
支持Wilder Technologies TBT3（Gen2）控制器和英特尔的TenLira/TDT电气脚本。
支持Wilder Technologies USB4控制器和USB4电气测试工具（ETT）。
泰克公司的串行数据链路分析（SDLA）工具支持解嵌、嵌入、均衡（CTLE+DFE）和自定义通道特性分析。
信号验证功能可验证符合性模式，以确保结果的准确性。
预录模式支持离线分析和基线，以备将来的规范变化。
自动DUT控制模式捕获所有的符合性测试模式。因此，USB4发射器测试完成后无需用户干预。
自动DUT控制支持TBT3和4分立和集成（SoC）产品。
无需翻转USB Type-C®连接器或USB4高速夹具即可完成通道0和通道1发射器测试。
通过全面的报告快速验证测试结果，该报告详细说明了测试余量、通过/失败的结果，以及PDF、MHT和CSV格式的图谱。

Applications

Thunderbolt 3 and Thunderbolt 4 Transmitter testing:

• Thunderbolt Silicon Testing: Host, Device, and Hub
• Thunderbolt Peripheral Testing: Host, Device, and Hub
• Manufacturing testing

Thunderbolt physical-layer Tx compliance measurements

DPOJET TBT3插件调试解决方案

凭借其快速的数据速率和多通道拓扑结构，Thunderbolt带来了许多测试和测量挑战，包括夹具效应和隔离串扰的需要。相邻信道的能量耦合会增加噪声和抖动，影响系统的互操作性。有效的调试要求抖动分析工具能够正确地分离和分类信号的抖动成分，包括那些源于串扰的成分。

With its fast data rate and multi-lane topology, Thunderbolt presents a number of test and measurement challenges, including fixture effects and the need to isolate crosstalk. The coupling of energy from adjacent signaling lanes adds noise and jitter that can affect system interoperability. Effective debugging requires jitter analysis tools that can properly separate and classify the jitter components of a signal, including those stemming from crosstalk.

在计算测量结果之前，必须对电缆进行解嵌。使用串行数据链路分析软件（SDLA）可以很容易地创建去嵌滤波器，然后快速输入到DPOJET TBT3测量设置中，并保存起来供将来使用。除了抖动之外，DPOJET TBT3还提供电压、扩频时钟（SSC）和其他交流参数测量。

Before the measurements are computed the cable must be de-embedded. De-embed filters can be easily created using Serial Data Link Analysis software (SDLA) and then quickly entered into the DPOJET TBT3 measurement setup and saved for future use. In addition to jitter, DPOJET TBT3 also provides voltage, Spread Spectrum Clocking (SSC), and other AC parametric measurements.

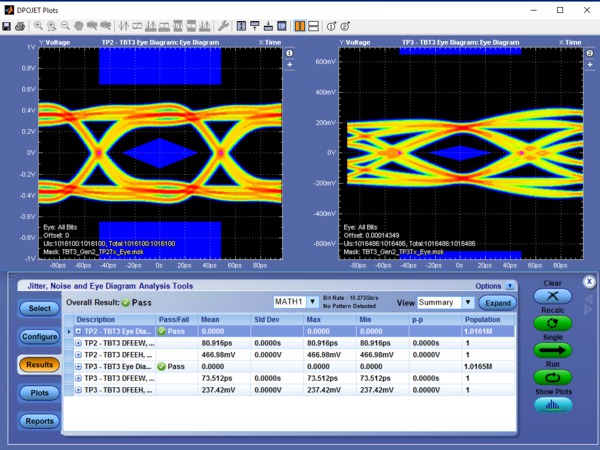

Tektronix Thunderbolt debug solution with simultaneous multiple test point analysis

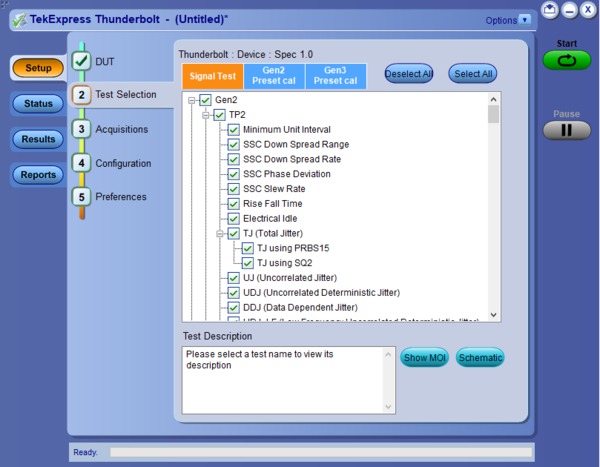

TekExpress Thunderbolt自动化解决方案

对于符合性测试，TekExpress TBT按照Thunderbolt规范的要求自动进行仪器设置，包括SSC分析的充足时间窗口和抖动/眼球分析的锁相环（PLL）设置。端口微控制器通过测试模式的启动实现了自动设备自动化。TekExpress TBT允许用户在集成所需脚本的同时实现测试模式的自动化，或者通过手动设备控制来逐步实现测试模式。测试状态窗口显示了波形采集、信号分析和结果记录的当前状态。TekExpress TBT软件可以在离线模式下运行，允许用户使用保存的波形快速重新计算测试结果。详细的测试报告提供彩色编码的通过/失败指示以及测试余量。TekExpress TBT可以在用户定义模式下运行，利用自定义设置和测试限制调试测试故障。

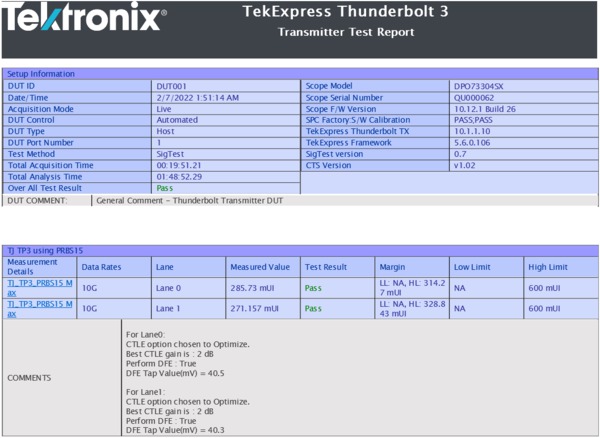

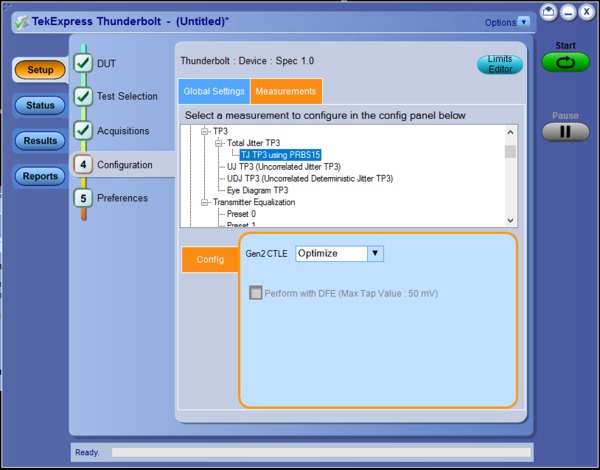

Custom measurement configuration setting for the CTLE and DFE selection                       Detailed test report with measurement results, limits, setup details, and screen shots
