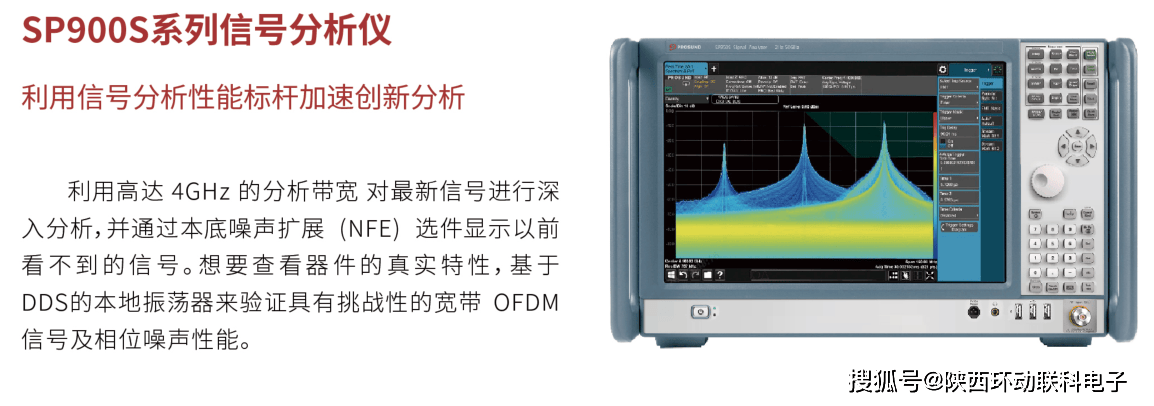

SP900系列为高性能的信号与频谱分析仪,具有最高可达4GHz的分析带宽和超过70dB的无杂散动态范围(SFDR)

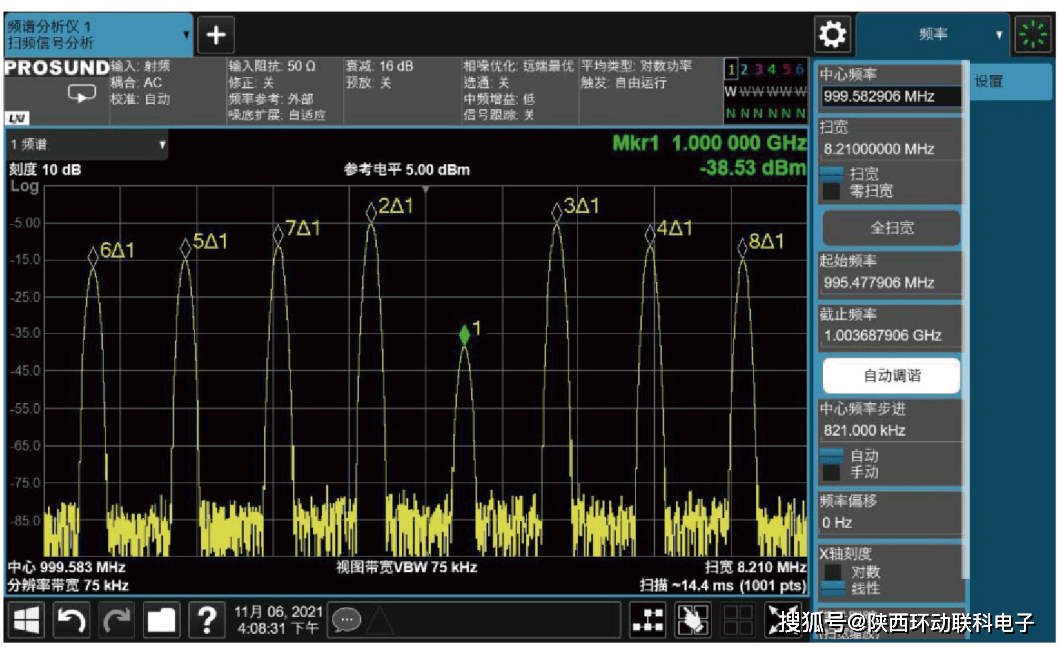

1-频谱分析仪

频谱功能用于发现和测量信号的幅度。可以以图示化的方式显示设定频率范围内的射频信号,信号越强,频谱仪显示的幅度也越大。通过这种特性，频谱仪被用来搜索和发现一定频段内的射频信号，广泛应用在监测电磁环境、无线电频谱监测、电子产品电磁兼容测量、无线电发射机发射特性、信号源输出信号品质反无线窃听器等领域。频谱仪可以测量射频信号的多种特征参数，包括频率、选频功率、带宽、邻道功率、调制波形、场强等。

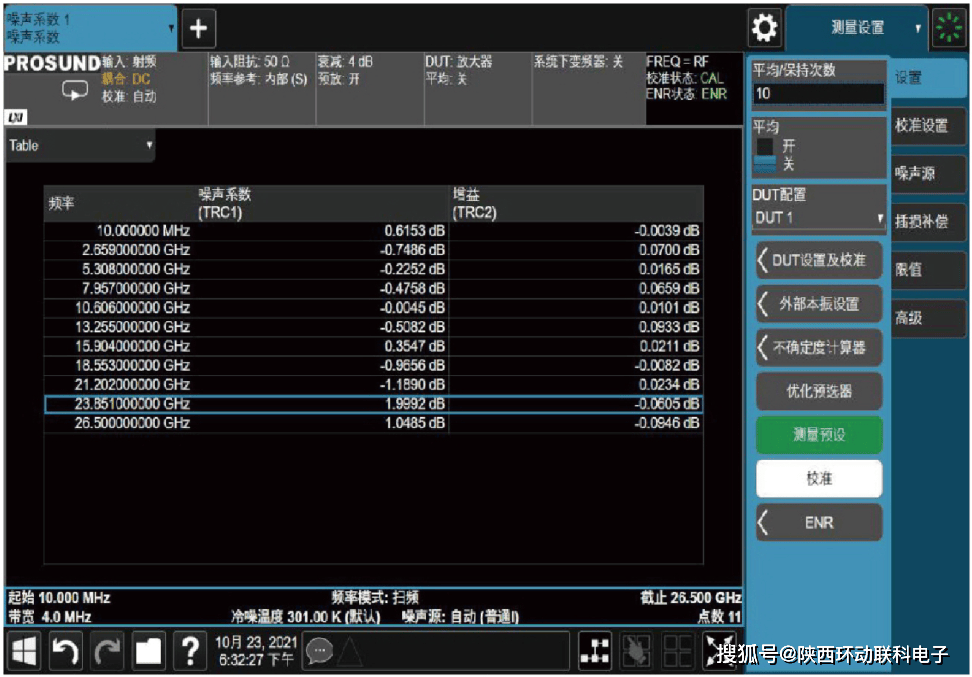

2-噪声系数测量

使用多点触控用户界面操作执行发射器一键式噪声系数和增益测量。测量包括噪声系数、增益、因数、有效温度和热态/冷态功率密度。使用测量不确定度计算器估算总体噪声系数。

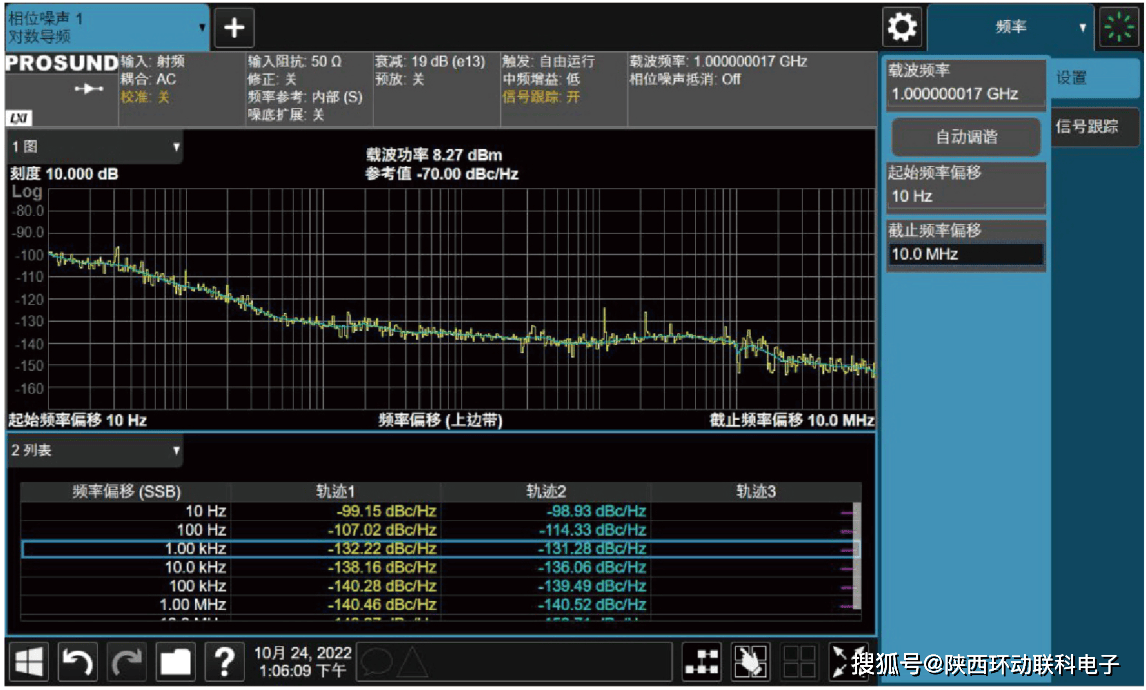

3-相位噪声测量

对数曲线图测量:提供频域相位噪声视图,包括 DANL 本底噪声测量和综合噪声测量,以及杂散表。

点频率测量:提供时域相位噪声视图,包括载频漂移测量。

监视频谱:提供简单、易用的频谱视图,方便您快速查看信号。

10 波形测量:提供简单、易用的时域视图。

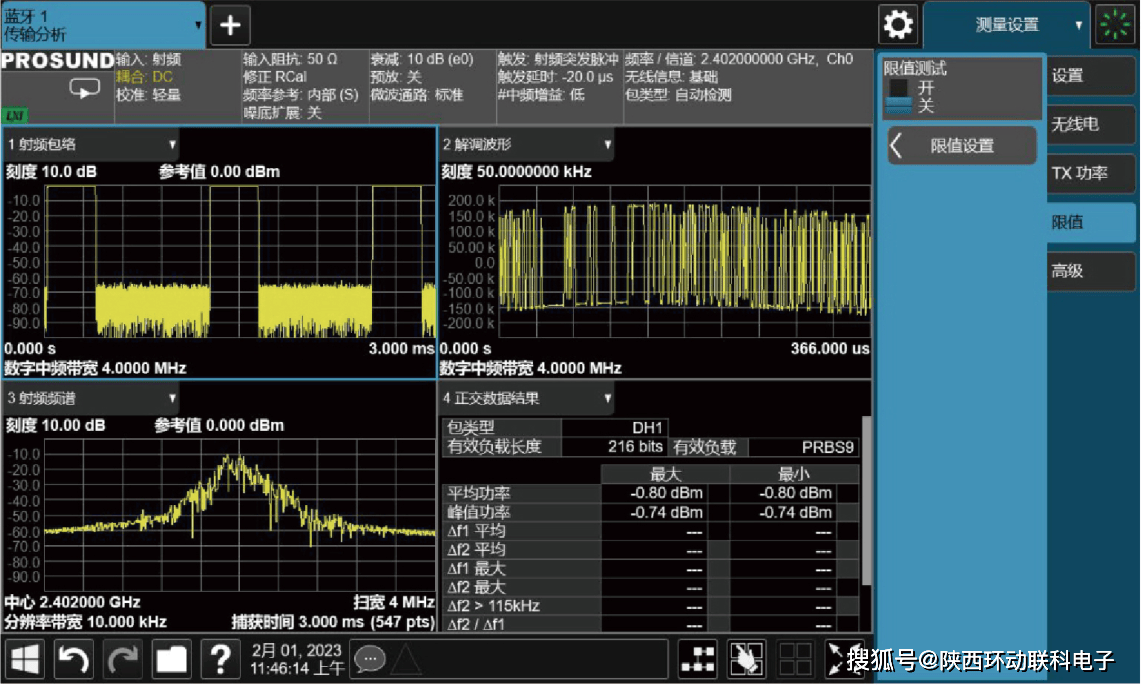

4-蓝牙信号测量

按照Bluetooth ®标准执行蓝牙发射器的一键式测量,进行通过/不通过测试。符合最新的蓝牙5、5.1/5.2/5.3规范;支持高通®蓝牙高速链路(QBHSL)格式;可以分析发射机的综合输出功率(基础速率或低功耗),或者一次完成针对多种结果进行的 EDR 相对功率和调制测量;偏移、初始载波频率容限(ICFT)、载波频率漂移、EDR 频率稳定度和 EDR 调制准确度等调制分析。

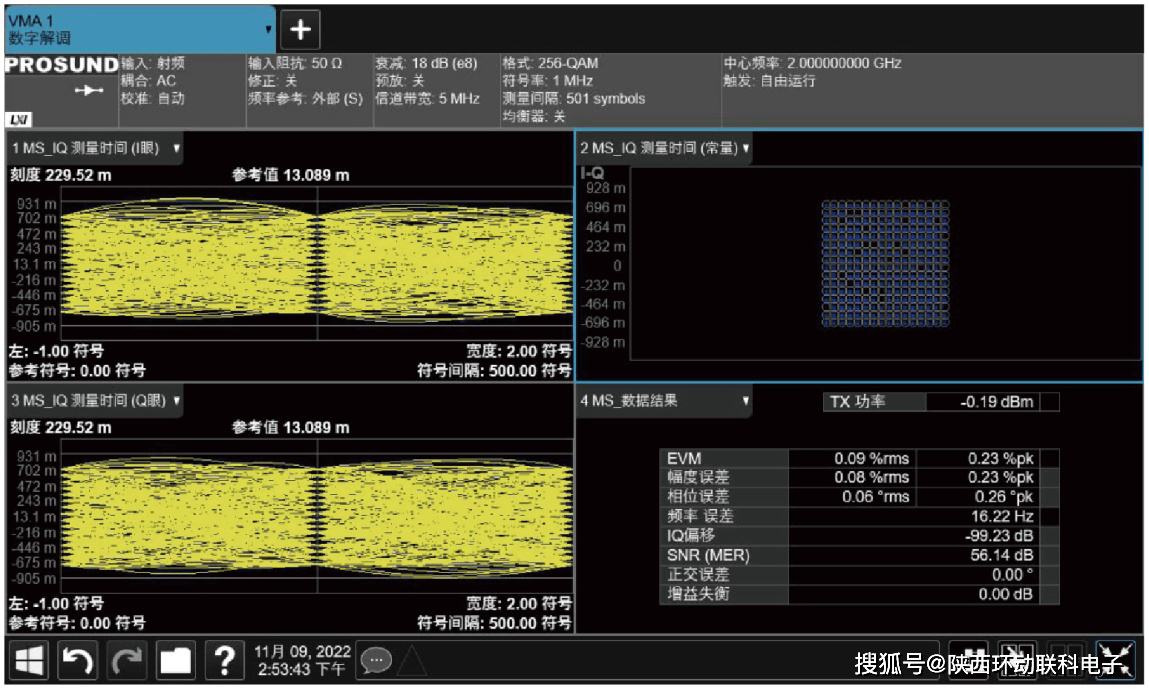

5-矢量调制分析和数字解调

矢量调制分析测量应用软件，包含多点触控用户界面，为数字解调提供超过25个测量应用程序预设的通用库，具有灵活的调制格式、测量结果过滤器、参考过滤器、符号率等设置，并可提供自定义的测试极限值。

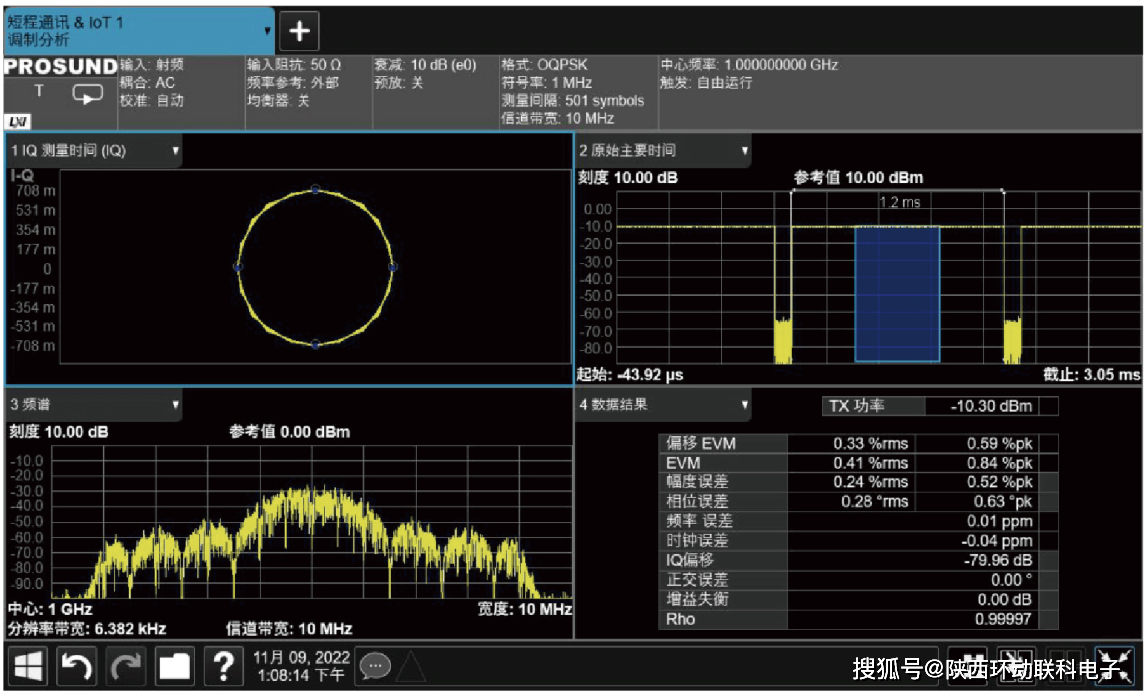

6-短距离通信和物联网测量

短程通信和物联网测量的一键式测量，进行合格/合格测试。支持频谱和功率测量:信道功率、相邻载波功率(ACP)、频谱发射模板(SEM)。支持调制分析测量:提供各种解调结果,包括时域、频域的!0测量结果，以及极坐标图、眼图、误差矢量、解调比特和解码结果等。

7-WLAN测量

通过 IEEE WLAN 802.11 标准定义的通过/未通过测试,执行 WLAN 802.11发射器一键式测量。调制制式:OPSK、16/32/64/128/256/1024和40960AM频谱和功率测量:信道功率、SEM、OBW、CCDF、杂散发射、功率与时间、频谱平坦度。调制分析测量:星座图、EVM/与符号/子载波、猝发和信号信息、用户信息.数值结果和解调比特等。

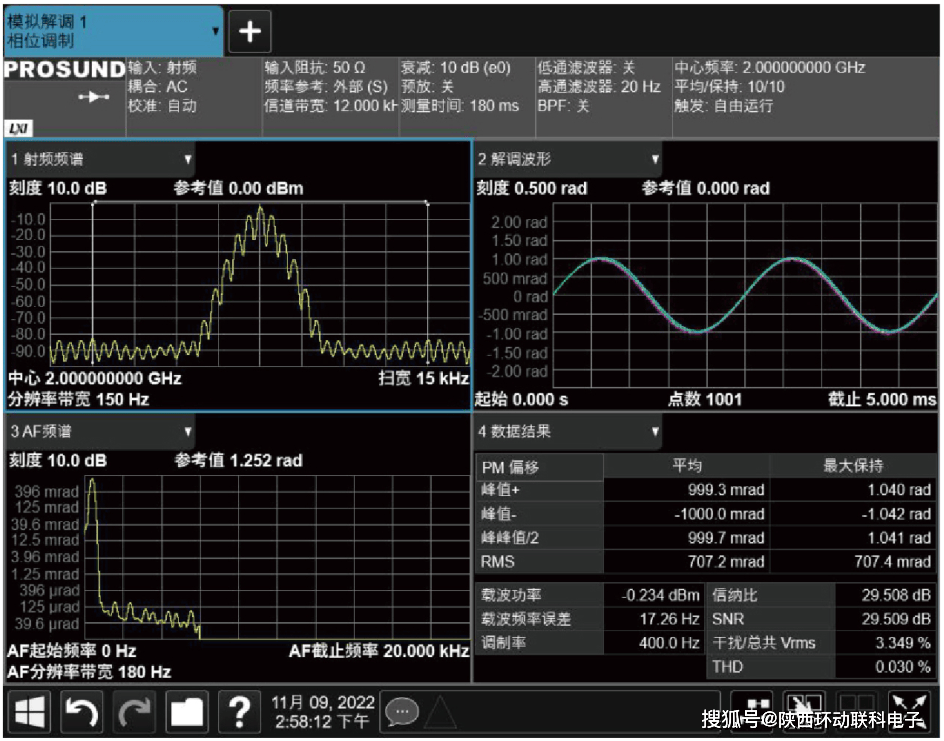

8-模拟解调

对发射机的 AM、FM、PM 和 FM Stereo/RDS 信号进行一键式模拟解调测量。显示调制参数，例如 AM深度、FM 偏差、PM 偏差、总谐波失真(THD)、信噪失真比(SINAD)、调频立体声(左右声道比、单声道与立体声之比、38KHz导频和相位误差)。通过四个视图同时查看射频频谱、解调波形、AF(调制信号)频谱和解调参数表;查看 MPX、单声道、立体声、调频立体声信号的左右声道和 RDS/RBDS 解码;查看发射机“连接/释放”计时。

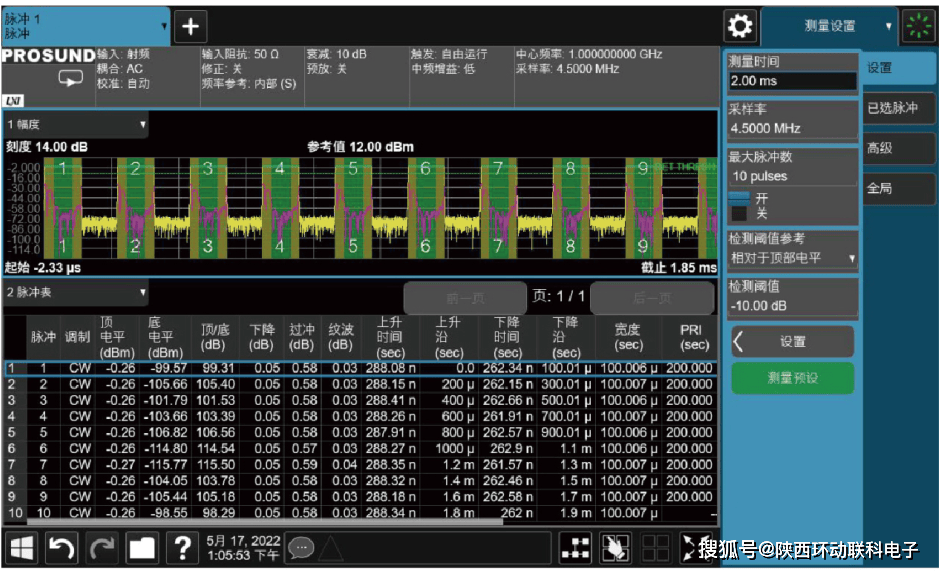

9-脉冲信号测量

验证与功率相关的所有关键脉冲信号调制性能指标，下垂、过冲、纹波、时间(上升/下降/宽度/PRI)频率、相位和FM综合脉冲表中的调制，使用多时间同步振幅、相位和频率(FM)跟踪结果，包括灵活的跟踪覆盖能力。快速查看每个报告的脉冲度量的统计差异性能数据，使用脉冲累积统计表、图形直方图和趋势线跟踪图。

10- 5G NR测量

执行5G新空口基站/用户设备(gNB/UE)调制分析，对5GNR信号提供一键功率谱测量,调制分析，解调和误差矢量测量。星座图可以表示实际信号与理想信号之间的差异，直观地判断信号中的噪声类型，发现调制误差率、误码率、相位噪声、幅度噪声等各种调制问题，有利于通信系统优化设计。

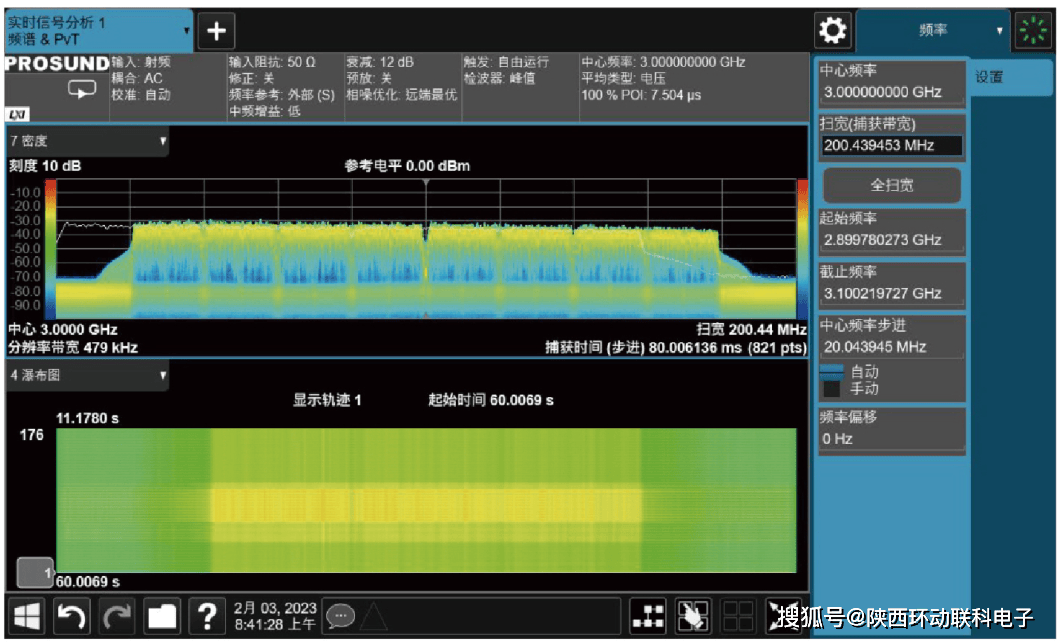

11-实时信号分析

实时分析(RTSA)功能能够找到难以捕获的信号，并根据信号特性的多种要素进行触发。密度或频谱图,以显示捷变信号或难以捕获的信号，以及无线通信波段等复杂信号环境的特性。密度或频谱图，分析信号频谱随时间变化的规律，以显示捷变信号或难以捕获的信号，以及无线通信波段等复杂信号环境的特性。频率模板触发、功率触发等多种实时触发功能，可用于捕获和分析感兴趣信号事件发生前后的数据。

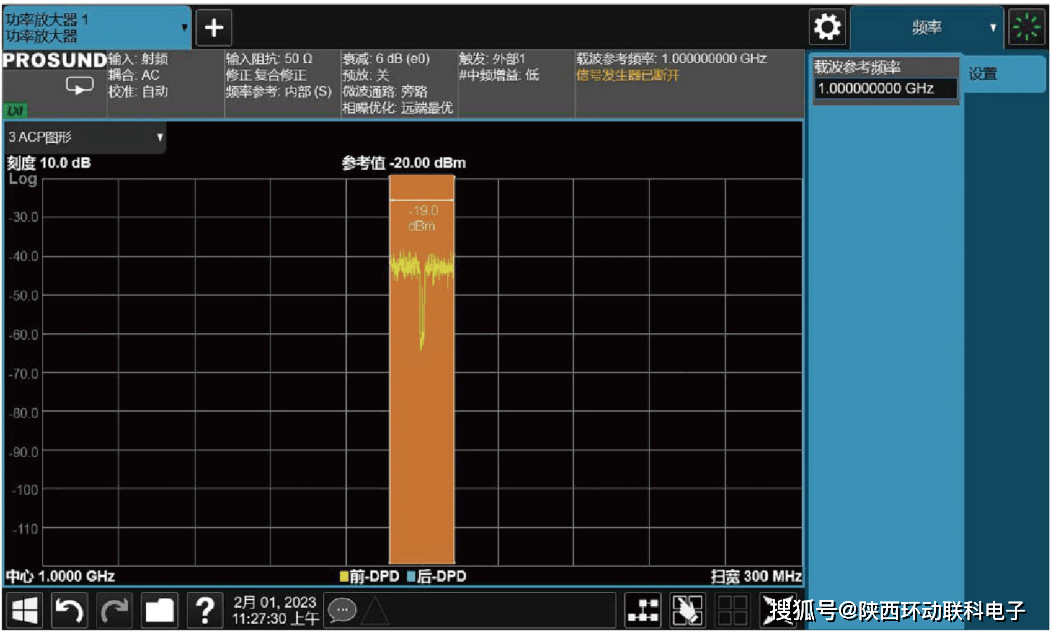

12- 射频功率放大器测量

功率放大器(PA)测量应用软件，是一个集成PA主要针对5G NR、WLAN或其他宽带PA测试的测试系统,提供数字预失真(DPD)技术，可用于补偿PA的非线性，以消除PA产生的失真。使用受支持的DPD模型线性化PA输出，如查找表(LUT)，Volterra系列，存储器多项式。DPD前后的测量结果展示在一个屏幕中，DPD前后结果易于切换，便于比较。

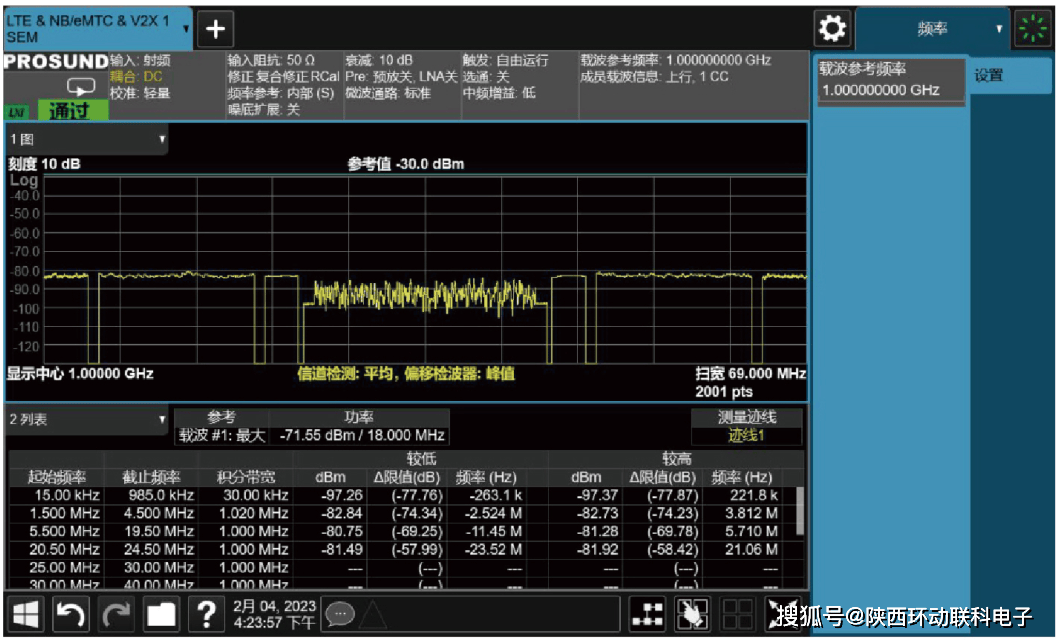

13-LTE-V2X 发射机测量

按照3GPP标准一键式执行LTE-V2X发射机测量。支持PSSS、SSSS、PSBCH(使用DMRS)、PSCCH(使用 DMRS)和 PSSCH(使用 DMRS)的解调分析;支持 PSCCH 和 PSSCH 解码;频谱和功率测量:信道功率、SEM、ACP、OBW 和 CCDF;调制分析测量:1/0 测量星座图、EVM、频率误差、符号时钟差、1/0 偏移、误差矢量时间、误差矢量频谱、带内发射和帧摘要等。

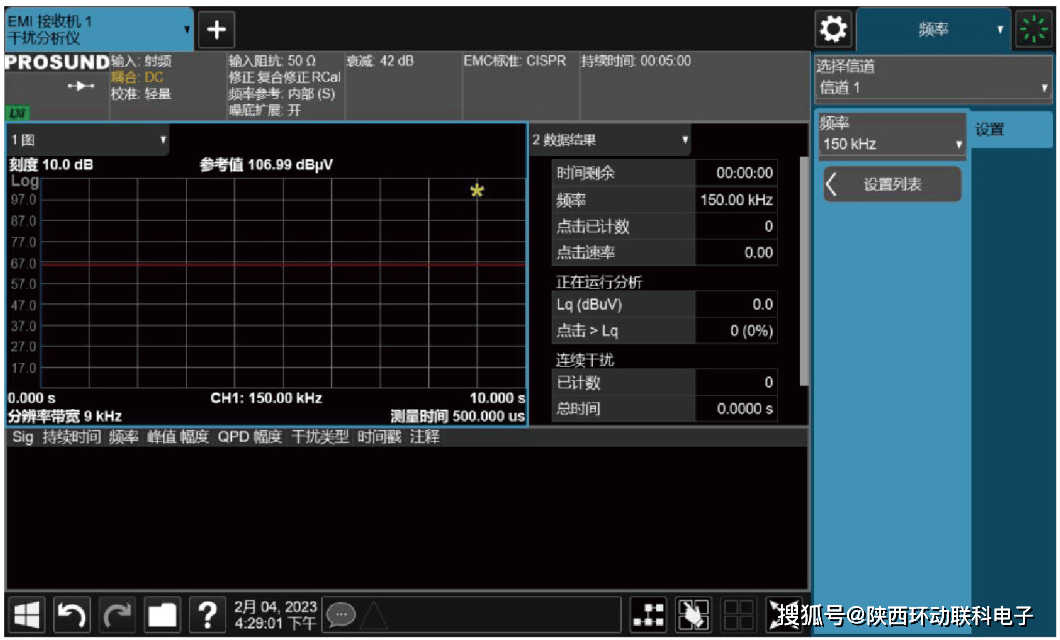

14-EMI电磁兼容预测量

根据内部EMC标准，对发射机执行一键式EMI预兼容性测量。提供标准的内置带宽、探测器和频段预置,并可根据监管机构的极限线标准以及用户选择的裕量自动执行测试。支持对天线、LISN、电缆和前置放大器执行幅度校正。内置报告生成功能，执行预兼容辐射和传导发射测量，并通过广泛的频谱分析功能诊断不合规的发射。使用条形图功能分析发射随时间的变化。性能:显示对数频率扫宽和三个同时工作的探测器;内置信号列表和监测频谱功能，可缩短测量时间;可选用时域扫描功能，加快数据采集。
