问：何时需要零伏带载？

零伏带载是指电子负载可以在非常低的输入电压下，输出额定满电流，电流可高达上百安培。电子负载由于场效应晶体管的导通漏源极内阻，有一个不可避免的最小内部电阻，需要一定的最低直流输入电压(Umin) 才能使负载吸收全部额定电流。低于这个最小工作电压时，负载的带载电流将以线性方式减少。通常在3V以下，负载晶体管处于饱和工作区间，电流控制能力变弱，动态响应变差。电源电压需大于负载的最小工作电压，而且还需要考虑大电流下导线、继电器、连接头等的压降。

为了使电子负载在低于Umin的情况下也能以全额定电流运行，除了购买昂贵的四象限电源外，还可以使用辅助电源，用于补偿Umin，扩展工作范围，但辅助电源会给系统带来叠加噪声，另外，需要选择更大功率的负载来消耗辅助电源的功率，此外，辅助电源给待测电源带来了潜在的电压反偏风险。

【零伏带载常见应用】

单电池测试，例如3.6 V锂电池

燃料电池生产结束试验

低至0V电压特性曲线的测试

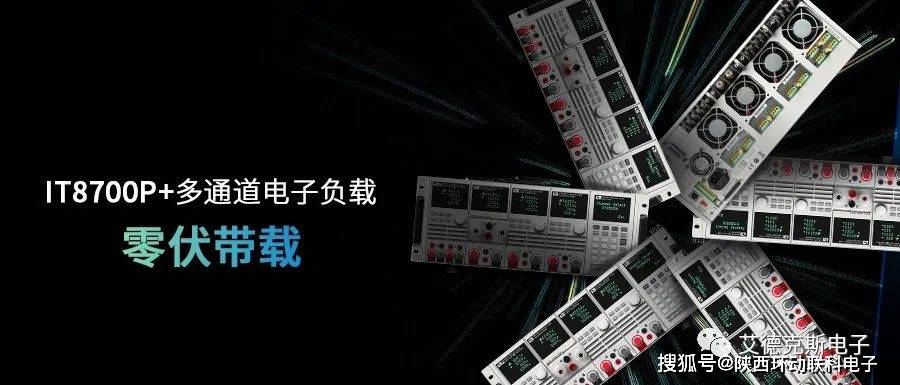

零伏带载多通道电子负载初试锋芒

IT8700P+多通道直流电子负载模块具有超低的导通内阻，并有三段电流操作范围的设定，于中小量程档下，最低带载电压均<0.1V，大电流量程下，满电流最低带载电压均<0.5V，并机操作后可获得更低的输入阻抗，适合用于测试燃料电池、超级电容、太阳能电池、DC-DC转换器及其他低压高电流的电子器件。

IT8700P+多通道电子负载采用主机框结合模组的形式，新IT8700P+模组可与IT8700P模组混搭，模组间可主从并机，最多可并联16个通道，电流可达960A，功率达4800W。

ITECH某电源客户需要测试其低压大电流DC-DC模块在0.7V，320A的动静态工作特性：

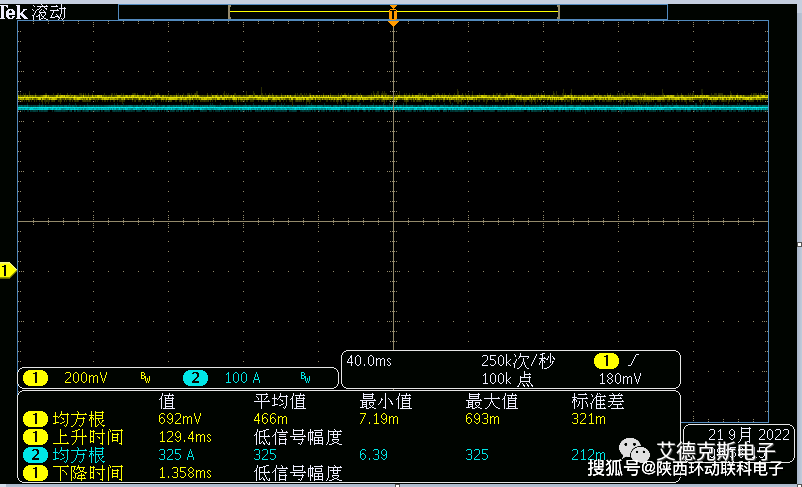

静态测试如图一所示：

6台IT8733P+（80V/120A/600W）模组并机后，在0.7V下可稳定带载320A。低压大电流输出的DC-DC模块可应用于LED电视、固态RF放大器、离子对撞机等。

ITECH某电源客户需要测试其低压大电流DC-DC模块在0.7V，320A的动静态工作特性

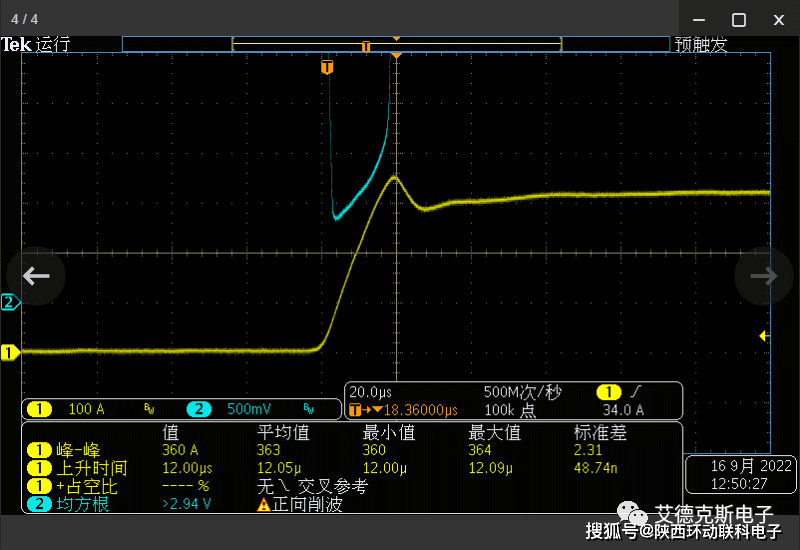

动态特性如图二所示：

并机后上升速度可达30A/us，0~320A 最快可达12us。值得注意的是，由于电流速度过快，导线上感抗不可忽视，可采用低感抗测试线以减小电压的跌落。

并机后上升速度可达30A/us，0~320A 最快可达12us

IT8700P+模组分为单通道和双通道版本，全系列共9个型号，目前已发售3个型号，其他型号也将陆续推出。

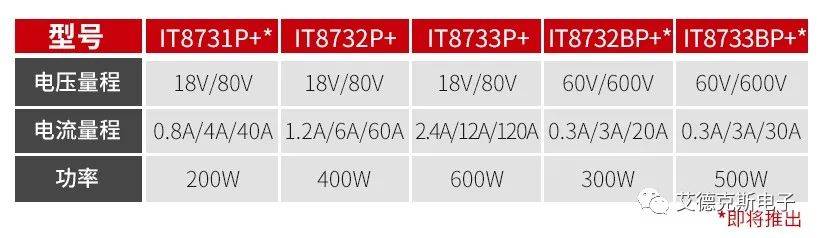

IT8700P+单通道模组型号

IT8700P+模组分为单通道和双通道版本，全系列共9个型号

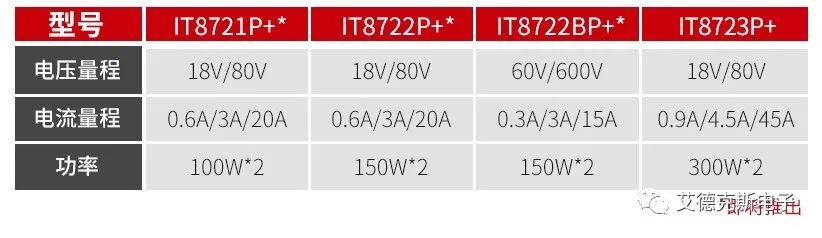

IT8700P+双通道模组型号

IT8700P+模组分为单通道和双通道版本，全系列共9个型号

IT8700P+系列多通道直流电子负载是一款高精度、高速的零伏带载的多通道电子负载，适用于系统集成、研发、产线、计量院等多种场合。
