系统功能简介：

便携式多路数据采集系统主要用于复杂电磁环境下，监测和采集多设备运行的状态参数，能够同时记录多路电压电流参数和不少于5路温度参数；

主要配置：

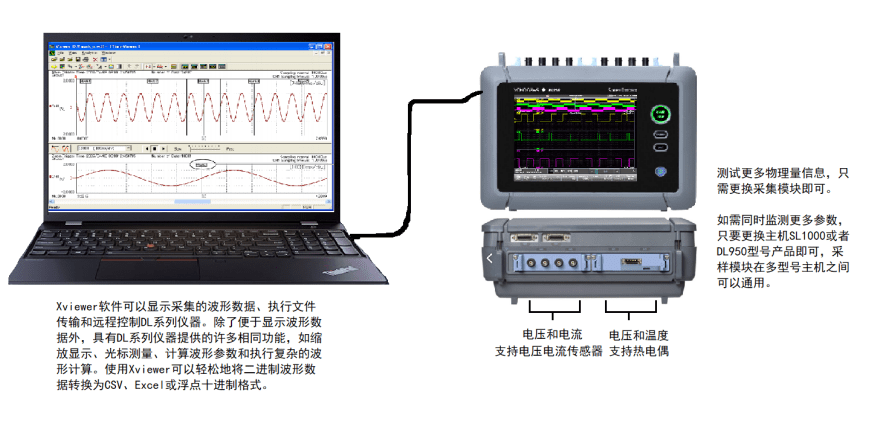

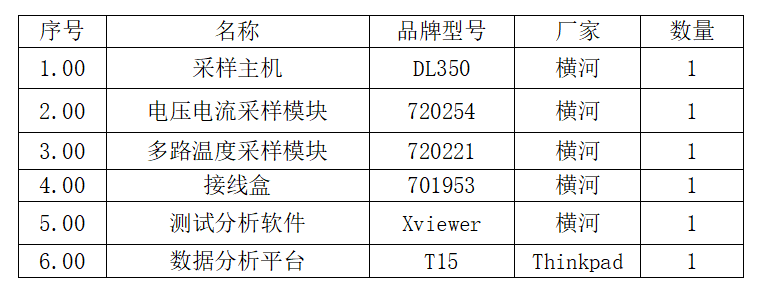

系统主要包括硬件和软件两部分；硬件部分包括采样主机，采样模块，以及外部传感器；软件部分包括：测试分析软件和数据分析平台；具体配置如下：

技术要求(硬件部分)：

采样主机：

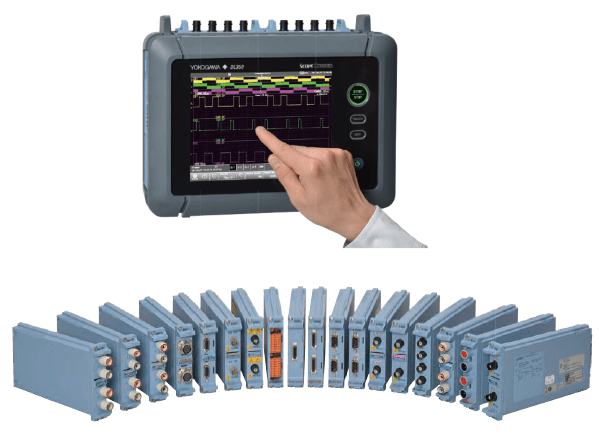

DL350带有2个插槽，可插入18种不同类型的用户可插拔输入模块，提供超强输入能力。无论是直接的高精度电压测量，或者是来自电流探头、温度传感器、应变片、加速度传感器和串行总线的混合信号， DL350都可以在无需额外接线盒或电缆的情况下对它们进行处理。

l A4 大小紧凑型主机

l 同步绝缘输入最多8通道 (1MS/s)或4通道(100MS/s)

扫描输入最多32通道(10kS/s)或16通道 (20kS/s)

l AC/DC/电池供电

l 8.4英寸触摸屏，操作直观

l 两种操作模式选择，更加灵活

便携性 – DL350具有重量轻、电池供电和结构紧凑的特点，是车辆和现场应用的最佳选择。

功能性 – 内存保证了长期记录和瞬间捕获；SD卡保证了数据的长期存储；先进的触发保证了关键测试时的数据捕获。

操作性 – 使用方式与记录仪或示波器类似。触摸屏和操作模式选择意味着无论是对简单维护任务还是对高级测量和分析需求，DL350都能胜任。

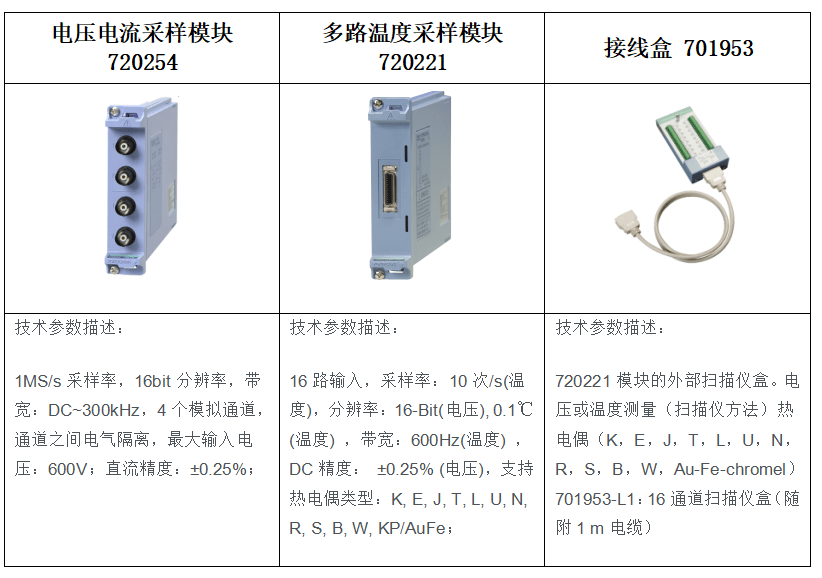

采样模块：

技术要求(软件部分)：

测试分析软件Xviewer，是专为YOKOGAWA的DL系列示波记录仪设计的PC软件应用程序。它可以显示采集的波形数据、执行文件传输和远程控制DL系列仪器。除了便于显示波形数据外，Xviewer具有DL系列仪器提供的许多相同功能，如缩放显示、光标测量、计算波形参数和执行复杂的波形计算。使用Xviewer可以轻松地将二进制波形数据转换为CSV、Excel或浮点十进制格式。

Xviewer的缩放功能与DL仪器上的相同，可以同时显示完整波形和该波形的缩放子集。可以按水平和垂直方向缩放波形。缩放窗口可以自动滚动(沿不同的方向和速度)。可以根据需要在波形查看窗口的任何位置添加注释，所有注释会随波形一同打印。

您可以使用光标显示相应波形位置点的测量值。有三种可用光标类型：水平光标、垂直光标和X-Y光标。如果显示两个光标，则可以计算并显示这两个光标的差值。

对显示波形的参数(特性)可以进行自动计算和显示。最多可选择26个参数。自动对选定参数执行计算，测量结果显示在一个列表中。

数据分析平台为联想THINKPAD T15型号笔记本电脑，通过基于MIL-STD-810G标准的12项严苛测试，面对多种严酷环境依然运行稳定。

配置英特尔i5-10210u处理器，内存8G，512G固态硬盘，独立显卡NVIDIA GeForce MX330, Windows10正版操作系统。

接口：RJ45以太网接口，USB3.1 Gen1接口*2，USB-C接口，HDMI接口，Thunderbolt全功能接口，Micro SD读卡器。

使用环境:

温度: 0~ 45˚C (AC适 配器工作时: 0~40˚C；电池充电时: 0~35˚C)

湿度: 20~85% RH (无结露)

高度: 小于或等于2000米
