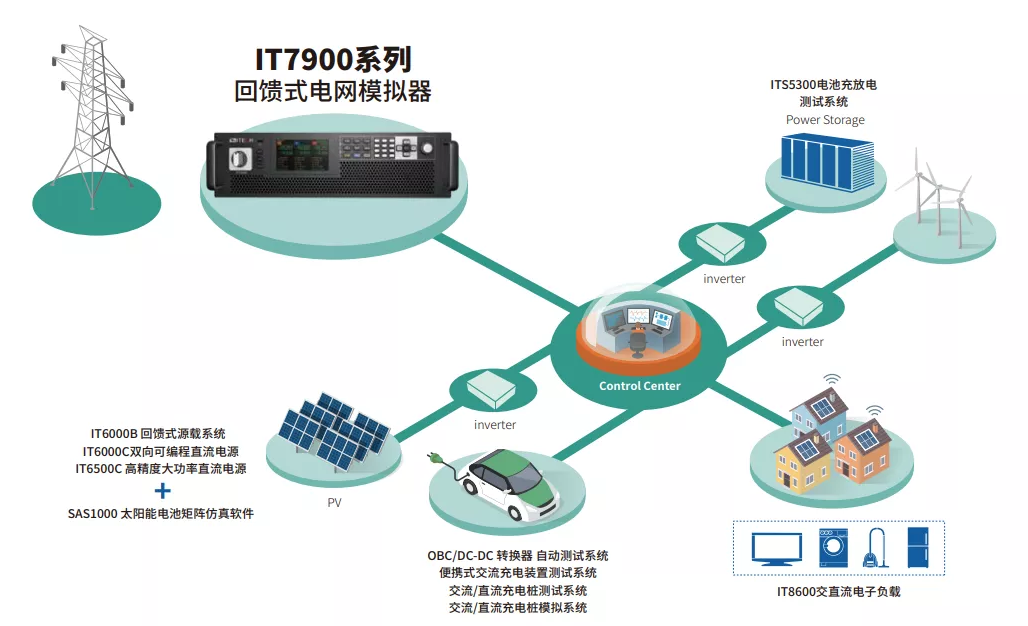

微电网可看做是小型的电力系统,同时也是一个典型的分布式发电功能系统,因此无论是设备生产商还是专业的电网研究实验室,都需要去建立模拟测试需求。IT7900系列不但可以满足微电网测试所需要的相位角跳变,低电压穿越,频率变动,谐波注入等测试需求,同时又将电能回馈到交流电网, 符合微电网测试需求。
强大的波形编辑功能,适用于并网法规及电力电子扰动测试
内建丰富的波形库
除了基础正弦波,IT7900系列提供多种内置的交流波形,例如三角波,锯齿波,方波,梯形波和削幅波。用户可通过菜单调用并 在LCD屏幕上显示出选择的波形。结合设备的序列编程功能,可组合不同波形的连续输出,以应对复杂的电力电子扰动测试。
LIST/SWEEP/Surge&Sag模式
IT7900系列支援LIST/SWEEP/SURGE&SAG模式,通过简易的参数配置可快速完成各种电网扰动波形仿真,例如瞬间掉电,突 波及电压缓升缓降等。LIST模式下,单文件最大支持2000工步,每个工步下可选择波形类型,设定电压,频率,斜率和起停相位 角参数,斜率最高可达1000V/ms。运行状态下,用户可在线加载新的LIST文件,而无需停止当前文件的运行,甚至中断输出。并 且当输出电压或频率发生跳变时,可产生触发信号以同步外部设备,特别适用于对设备间联动有着严苛的逻辑控制和较快响应 速度的大型测试平台。
谐波/间谐波模拟
采用高速的DSP技术,IT7900系列能够模拟harmonic、inter-harmonic以及谐波合成。通过设定振幅和相位可模拟高达50次 谐波,形成周期性的失真波形。同时内建30条谐波失真波形,供用户快速调用。谐波测试是EMC抗扰动的重要测试项之一,借由 IT7900设备,可实现单相谐波、三相谐波及三相谐波不平衡输出,符合IEC及航太法规认证需求。
用户自定义波形功能
IT7900系列提供自定义波形编辑功能,用户可通过将真实波形数据导入设备的方式,模拟真实交流或直流供电系统在不同测 试环境下对被测物的干扰影响,从而优化和改善DUT电路设计。IT7900自定义模式支援最多1024点数据导入。
参考测试标准:IEC61000-4-13
测试优势:对于电力电子设备而言,在设计阶段就要求研发人员必须要考虑到电网中各次谐波对用电设备的影响。IT7900 系列符合 IEC61000-4-13 标准中对谐波和间谐波的扰动模拟要求,用户可以透过谐波配置界面,设定谐波次数,谐波相位角,谐波百分比,操作简单。
